Si on veut utiliser un PC (ou un raspberry pi) comme source d’images pour le TV CRT alors il y a la solution de l’adaptateur USB3.0 vers VGA à 15 euros, auquel on ajoutera le montage permettant de convertir le VGA en RGB péritel : amazon.fr/gp/product/B00X8F9TWO/r
et si on prend un modèle possédant un chipset « fresco logic FL2000 » alors on pourra utiliser hacktv dessus (pour faire du SDR via la pin du canal rouge), via ce pilote linux : osmocom.org/projects/osmo-fl2k/wiki
Bonjour,
comment çà se passe pour la gestion 4/3 - 16/9 ?
Les sources HDMI sont très souvent en 16/9, et le TV CRT est en 4/3, ne risque t-on pas d’avoir une image anamorphosée ?
Ce sera le cas si la source ne permet pas de choisir le format 4/3 « letterbox » ou « pan & scan » en sortie ou si le TV n’a pas de commande permettant de réduire la hauteur d’image (ce qui n’était pas encore prévu à l’époque du TVC12).
Sur les boitiers TNT on peut généralement choisir un format d’écran 4/3 en letterbox ou pan & scan.
Si la source est toujours en 16/9, la seule solution est de réduire l’amplitude verticale du TV pour obtenir une image non déformée.
Avec une image au format 16/9 ème mais en NTSC 525 lignes 60 Hz, l’ image rétrécie correspond exactement au format 16/9, et avec les réglages obtenus sur mes TVC 12, j ‹ enregistre en mode NTSC une image 16/9 provenant du tuner numérique( avec le mode CVBS en NTSC), sans recadrage. L › amplitude verticale est automatiquement réduite.
La CVBS NTSC 3,58 ou CVBS NTSC 4,43 me donne une image 16/9 noir et blanc sur l’ écran, par contre une lecture NTSC en PAL 60 Hz d’ une image 16/9, en couleur PAL, me fait une image de type cinémascope à l’ écran( pour un film 21/9 ) mais les personnages ont leur vraie figure.
fréquence horizontale 15.734 kHz standard NTSC (américain) 525l 60hz
fréquence horizontale 15.625 kHz utilisant le standard PAL 625 l 50hz
il y a quand mème des ressemblances pas vrais…???
59,94 Hz pour être précis (depuis le démarrage de la couleur NTSC).
Auparavant en noir et blanc c’était 15750 Hz/60 Hz.
Ce léger changement était destiné à minimiser les perturbations du son par la sous-porteuse chroma.
Evidemment puisque à l’origine (à la fin des années 40) le standard CCIR européen est une adaptation directe du standard américain à la fréquence secteur européenne de 50 Hz.
Du fait de l’augmentation du nombre de lignes, on a jugé bon d’étendre la bande passante vidéo de 4,2 MHz à 5 MHz pour avoir une définition horizontale en rapport avec la définition verticale*.
D’où découle le choix de la fréquence porteuse son à 5,5 MHz au lieu de 4,5 MHz.
*(ce que ne fait pas le PAL-N à cause des canaux de 6 MHz).
Le même raisonnement s’est appliqué plus tard à la sous-porteuse chroma lors de la « colorisation » du 625 lignes en la faisant passer de 3,58 MHz à 4,43 MHz (avec de nombreuses décimales car c’est un rapport fractionnaire précis avec la fréquence ligne, différent pour le NTSC et chaque version de PAL pour réduire au maximum la visibilité de la sous-porteuse).
En lecture NTSC en PAL 60 Hz le TDA 3560 travaille toujours avec son quartz 4,43 Mhz, donc du PAL 4,43, mais le signal de pilotage est de 15 734 Hz( 525 lignes)
l’ appareil vidéo fait du NTSC 4,43 transmodulé en PAL 4,43 mais en 525 lignes 60 Hz sur le TDA 3560 du TVC 12.

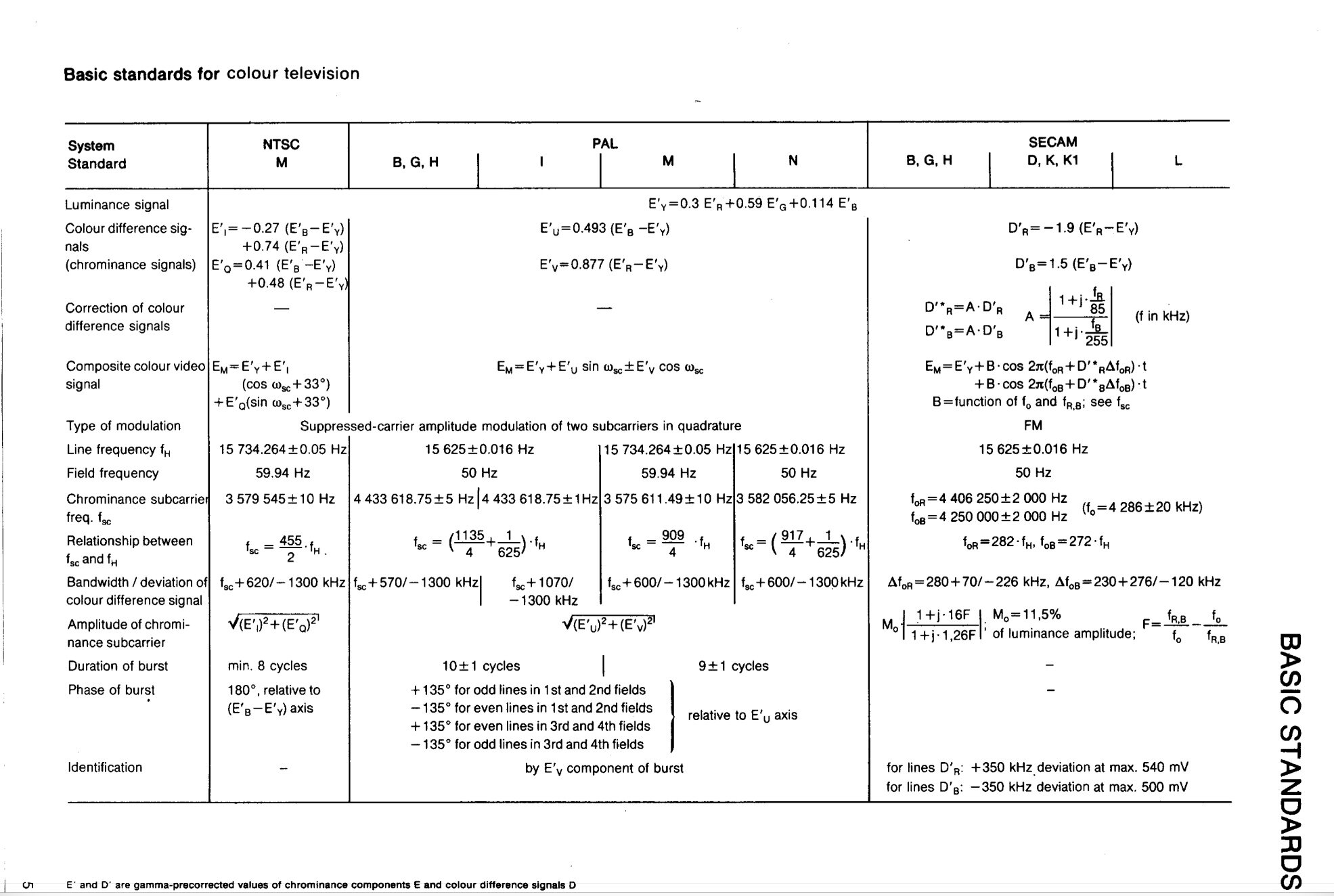

Le document joint issu d’un cours Rohde & Schwarz donne les valeurs précises des fréquences de sous-porteuses couleur des différents systèmes mondiaux.
Bonsoir,
la bande passante chroma est plus importante en PAL I qu’en PAL B/G selon ce document.
Le PAL I aurait une meilleure image grâce à une bande passante vidéo de 5,5 Mhz au lieu de 5 Mhz
Par contre il ne mentionne pas les caractéristiques PAL D/K qui était utilisé en Chine.
Le PAL L standard officieux qu’on a retrouvé en France dans des institutions comme Hôtels, Hôpitaux et certains réseaux câblés Français n’est pas mentionné. (Modulation de chaînes satellite le plus souvent).
On voit aussi que la chroma se développe presque symétriquement autour de la valeur de la sous-porteuse alors qu’en PAL B/G elle est beaucoup plus tronquée vers le haut (+570 au lieu de +1070 kHz), ce qui doit se traduire par une meilleure définition chroma.
La précision de la fréquence de la sous-porteuse est également meilleure (+/- 1 Hz au lieu de +/- 5 Hz).
Effectivement, on peut supposer que dans ce cas les bandes latérales de la sous-porteuse devaient être égales (+/- 1300 kHz). En noir et blanc la bande passante vidéo officielle était 6 MHz (comme le standard L).
A partir du moment où ce n’est pas un standard officiel et qu’il était généré à partie d’émissions provenant d’origine diverses, on ne pouvait pas le spécifier.
Certains d'entre vous connaissent-ils WinModeline ?
Un peu comme ce que fait PowerStrip.
[geocities.ws/podernixie/htpc ... ne-en.html](http://www.geocities.ws/podernixie/htpc/modeline-en.html)
Le PAL en norme L n ’ a jamais été reconnu comme standard en BROADCAST, c’était, l’ apanage exclusif des SMATV et de certains réseaux cablés analogiques Français, totalement coupées depuis 2015.
Ayant une doc PDF TELEVES, une baie de transmodulation professionelle DVB-S en analogique, toutes normes, refait une chroma en PAL uniquement, même en normes L/L’.
Ce matos était utilisé sur des SMATV d’ Hôtel, et ça marchait parfaitement sur des TVC 12, mono ou multistandard, le 3560 décodait le PAL sans problèmes avec son quartz de 4,43 Mhz.
Cependant, en 2005, lors des premiers essais en analogique de la chaine locale TELE GRENOBLE, j’ ai pu voir des images PAL en norme L sur le canal 65 UHF de la tour Sans venin, avec mon TVC 12 uniquement L/L’ !
