analyseur logique ????

bonjour à tous

tiens, je viens de tomber sur une vidéo de electro-bidouilleur :
youtube.com/watch?v=kV4WfXvCKVM

et je me dis, tiens, c’est vrai, est-ce que c’est utile

y en a t il ici qui ont un analyseur logique ?

y a t il des modèles à bas prix qui valent le coup ?

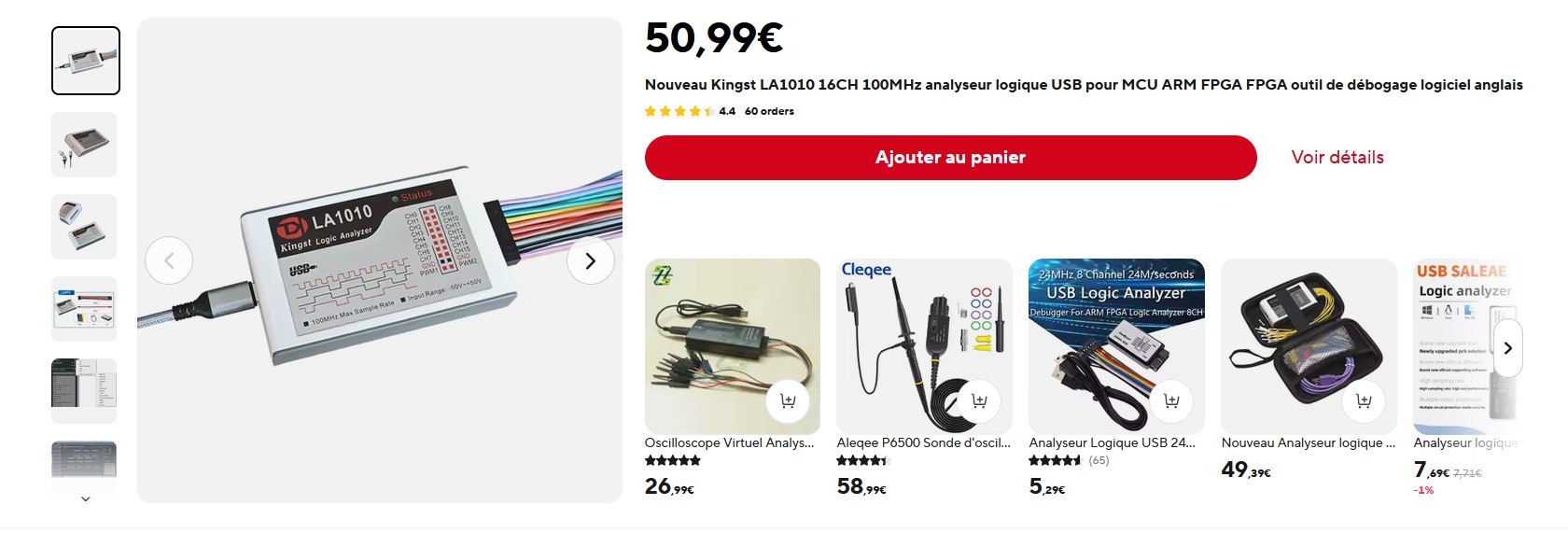

comme sur aliexpress ; genre ceci :
fr.aliexpress.com/item/USB-Logi … 94523.html

oui moi !

j ai deux scanalogic2 4 voies (remplacer par le scanquad)
ikalogic.com/pages/sq-logic-analyzer
ça m a été tres utile pour debugguer des programmes PIC ou ATMEL
on peut visualiser des timings critiques , faire du reverse etc …
le modele que j ai était meme vendu en kit (plus maintenant)
c est français c est une petite boite , le patron Ibrahim kamal etait accessible , j ai échangé direct avec lui plusieurs fois et son developpeur .
j ai un boitier qui defaillait ils m en ont envoyé un autre…
ex:
si on a un CI I2C mal connu on peut memoriser toutes les commandes qui lui parvienne.
un liaison serie avec une vitesse batarde on peut lire et decoder les octets.
verifier des timings quand on ecrit des routines I2c ou 1-wire
etc…

fr.aliexpress.com/item/USB-Logi … 94523.html
celui la est pas cher mais j ai pas confiance dans aliexpress mais a ce prix là ?
on peut le trouver a 8.40euros en france sur la bay
moi j ai ce qu il me faut mais ça se tente si on fait du soft (ça ne sert a pas grand chose en analogique)

Bonsoir,

Je dois avoir des tiroirs qui font peut être la même chose.
Je ne m’en suis jamais servi.
La double base de temps m’a toujours largement suffi pour trouver ce qui n’allait pas.

Tx

Le scanaquad est un excellent produit, que j’utilise quasi quotidiennement dans un cadre professionnel.

Performant, efficace. [TDA4565]

Oui, plusieurs de chez HP,
Cela est utile pour debugger sur les cartes avec des anciens micros.
Pour analyser le fonctionnement d’une carte complète ou d’un circuit intégré.
Certains savaient afficher et décoder l’assembleur.
Ce n’est qu’un outil permettant de stoker à la volée tout ce qui passe sur un bus, cela peut être indispensable ou totalement inutile selon ce que tu fait.
Que veux tu faire avec?

par exemple, le décodeur discret 11 à pic fut un échec
car je fus incapable d’afficher simultanément
-la synchro ligne

  • les 3 sorties retard (dont 1 seule est à l’état 1)

pour le bus i2c ça peut être utile aussi (je viens de tomber sur un modulateur qui est 100% controlé en i2c)

je ne m’en servirai pas souvent (2 / an !) mais vu le prix …

je vais poser la question au vendeur pour savoir le logiciel …

Il ne s’agit pas d’acheter un appareil de mesure qui mesure quelque chose dont tu n’a jamais besoin.
Cela encombre les étagères pour rien.
Si tu fait de la vidéo analogique, ce n’est pas un analyseur logique qu’il te faut pour déclencher sur la synchro ligne ou trame. Certains scopes avec option TV font cela très bien et en plus avec la sélection du numéro de ligne…

le décodeur d11 serait une application typique

j’ai la synchro ligne mais je dois voir les 3 états des retards simultanés pour chaque ligne

mais j’ai reçu la réponse du fournisseur aliexpress: pas de soft livré

donc malgré le prix attractif, il y a trop de doute sur la compatibilité avec saleae
je n’achèterai donc pas …

De toutes façons, il n’est pas possible d’aller planter un point test à l’interieur d’un pic.
Il faut rajouter quelques lignes de programme pour copier son état sur une sortie afin de pouvoir l’examiner.

Pour ce qui est du décodeur, l’examen d’une ligne en particulier se fait très bien avec un oscilloscope.
Même pas besoin d’un oscilloscope à mémoire.
Mais il faut un vrai oscilloscope avec un vrai tube accéléré, la double base de temps et surtout une vraie synchro.

Avec les 2x20MHz d’usage courant, ce n’est même pas la peine d’essayer.

Tx

la seule chose utile pour moi aurait été l’analyse de bus série et i2c
mais bon, je n’en fait pas tous les jours

et je commence à maitriser mes routines habituelles

Très bon le bidouilleur :
bidouilleur.ca/

Tx

mais, j’y pense: j’ai une framboise
et la framboise est supposée faire du i2c sur 2 pattes de son connecteur

y a t il moyen de faire un i2c analyseur sous linux ?

j’ai cherché un peu, mais déjà, il y a le problème du 3.3 / 5V

et ensuite, … ben je ne trouve aucun logiciel particulier pour faire ça …

ça parle à quelqu’un ???

j’ai finalement reçu mon analyseur logique à 5euros

et après moult tergiversations , (reprogrammation eeprom … version du logiciel non fourni )

il marche !

je commence par regarder le modulateur rep 4000 (recepteur + modulateur)

et voici le résultat :
je me suis amusé à faire 3 captures en réglant le canal d’émission à 21 , 22 puis 23
et j’ai réjouté des ++++++++ ROUGES sur les captures d’écran pour bien voir les différences
rep4000  r05e21.jpg
rep4000  r05e22.jpg
rep4000  r05e23.jpg

je crois que c’est clair :

l’adresse a0 c’est l’adresse de la toute petite eeprom 24c02 en boitier sot5
elle stocke le numéro du canal en clair

ensuite , l’adresse c6 c’est l’adresse du modultaeur (tda6060)
