Cherche schéma alimentation ferisol cf101

Technique
1

Bonsoir
Cherche schema de cette alimentation
Merci d’avance
Patrick

2

Bonsoir,

Je réponds encore à coté de la plaque, mais aucune référence sur le web concernant une alimentation CF 101.
Pour alimenter la discussion (permet de remonter la demande), et à titre d’information, quelques documents sur la série CF201 :
En photos :

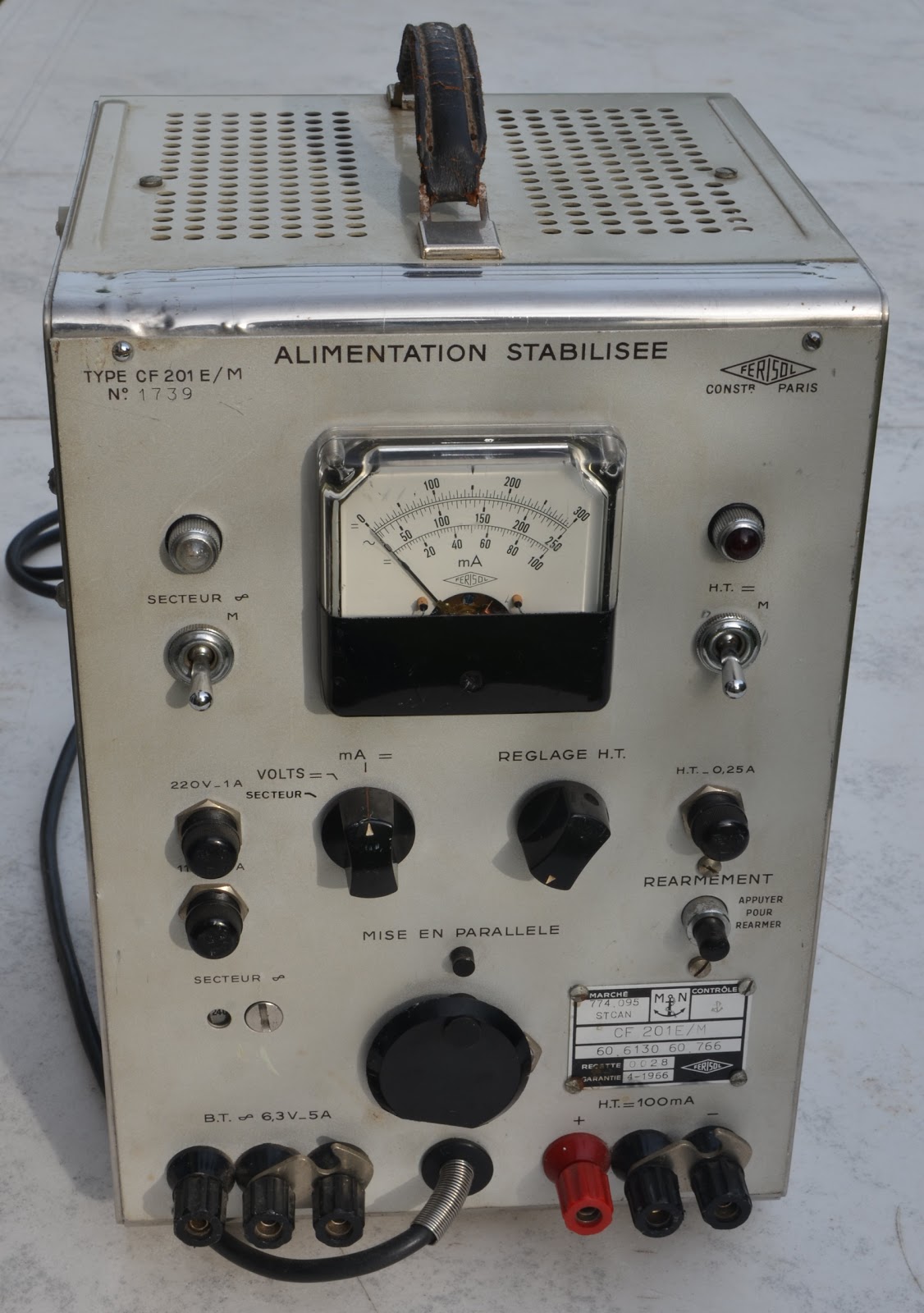

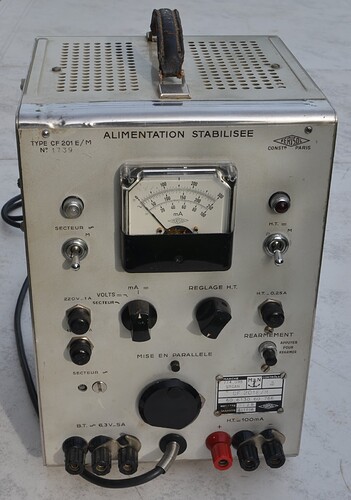

CF201E-Full
CF201E-Full1126×1600 215 KB

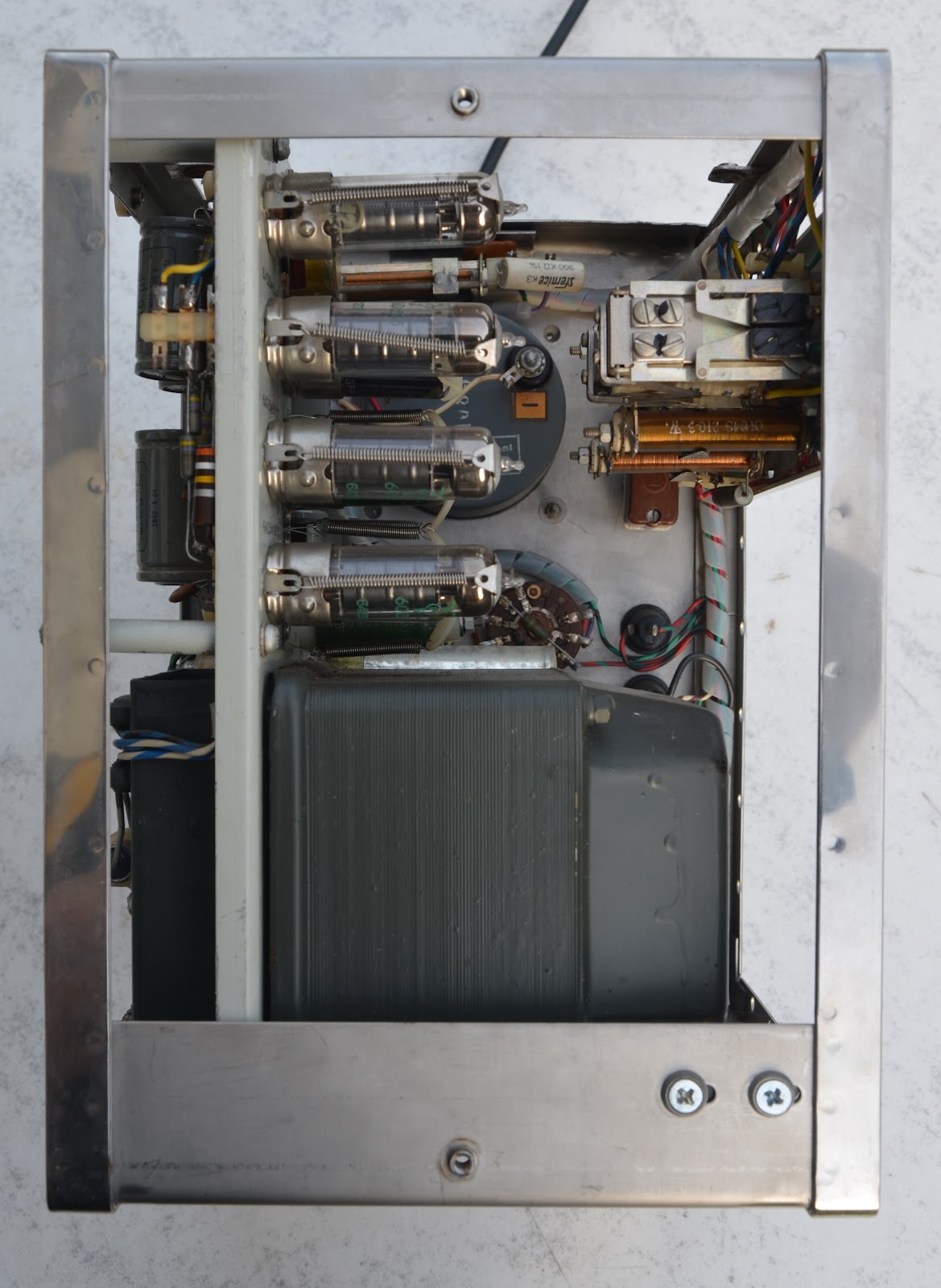

CF201E-Rear
CF201E-Rear1169×1600 201 KB

Source : RadioCommunications: CF201E: Révision de l'alimentation
et quelques schémas ( source TSF-Radio)
Ferisol CF201D : http://www.tsf-radio.org/forum/im/274716ferisol_cf201d_alim_stabilisee.pdf
Ferisol CF201E : http://www.tsf-radio.org/newarch/tome-99/schmes-ferisol-CF201E.pdf

Jeff03

3

bonsoir,
la cf101 est beaucoup plus ancienne, pas de galva!
simplement un bouton de reglage de la HT
5Z4, 85A2, 6AU6, 3x6AQ5
Photos demain
Patrick

4

Bonjour
Voici les photos

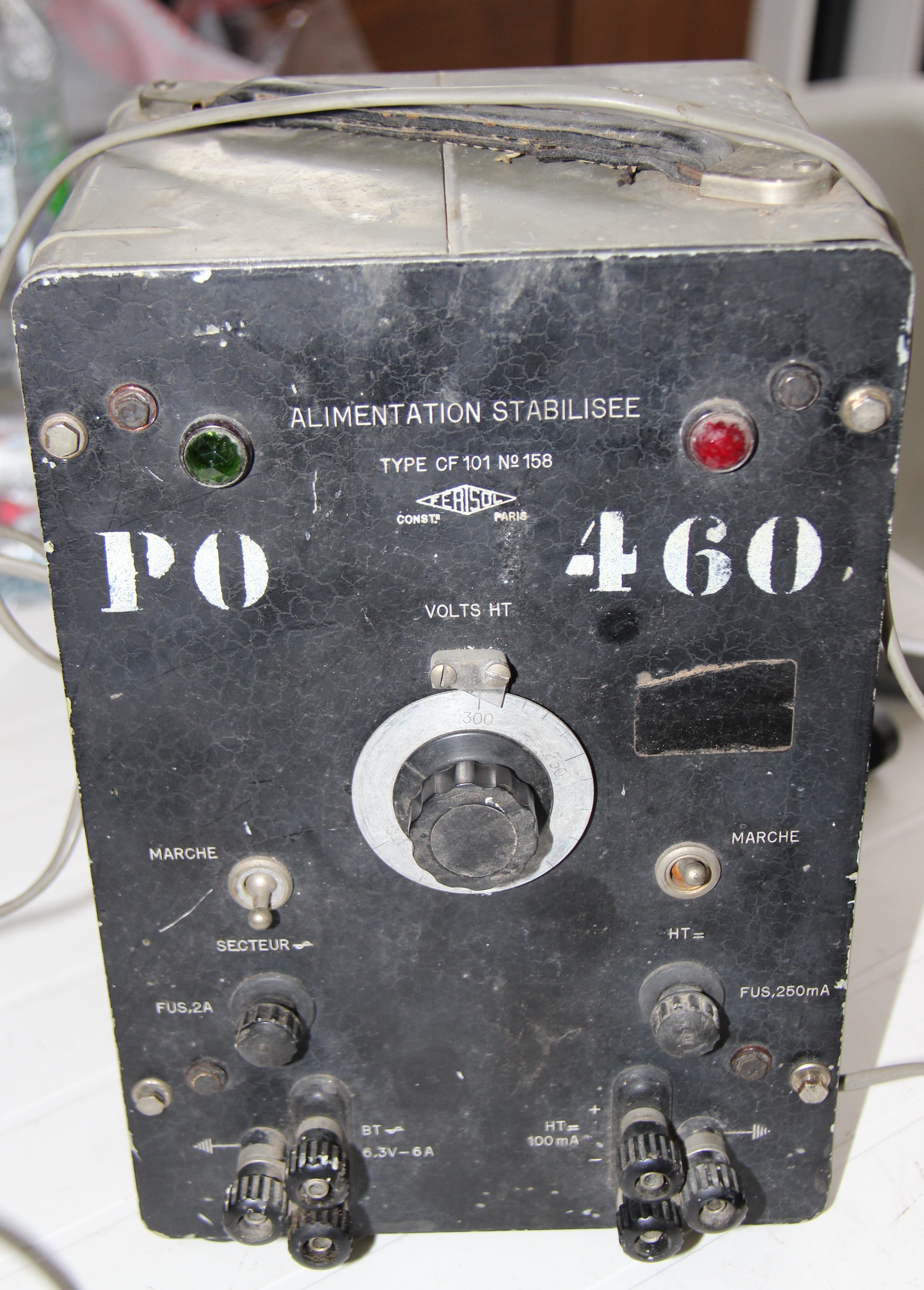

cf101
cf1013180×4440 1.23 MB

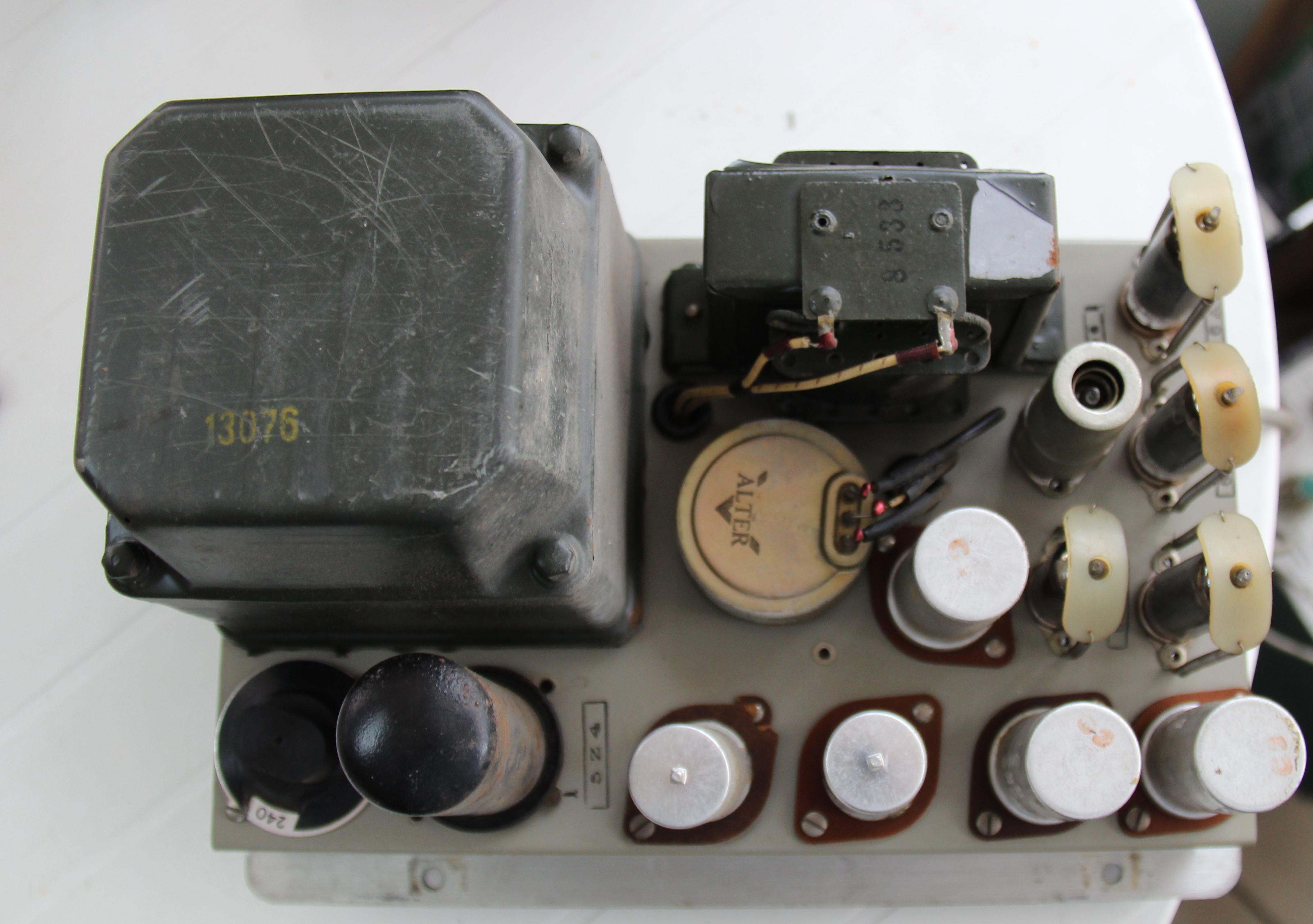

cf101a
cf101a3648×2568 485 KB

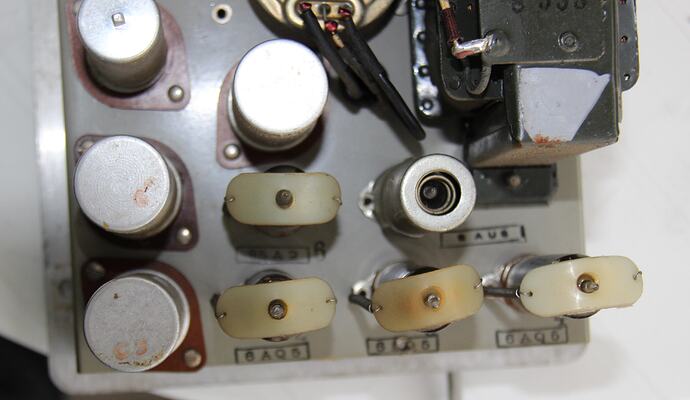

cf101b
cf101b3924×2276 498 KB

1 « J'aime »
5

Bonjour. C’est juste la moitié, le côté câblage est aussi interressant à voir !

6

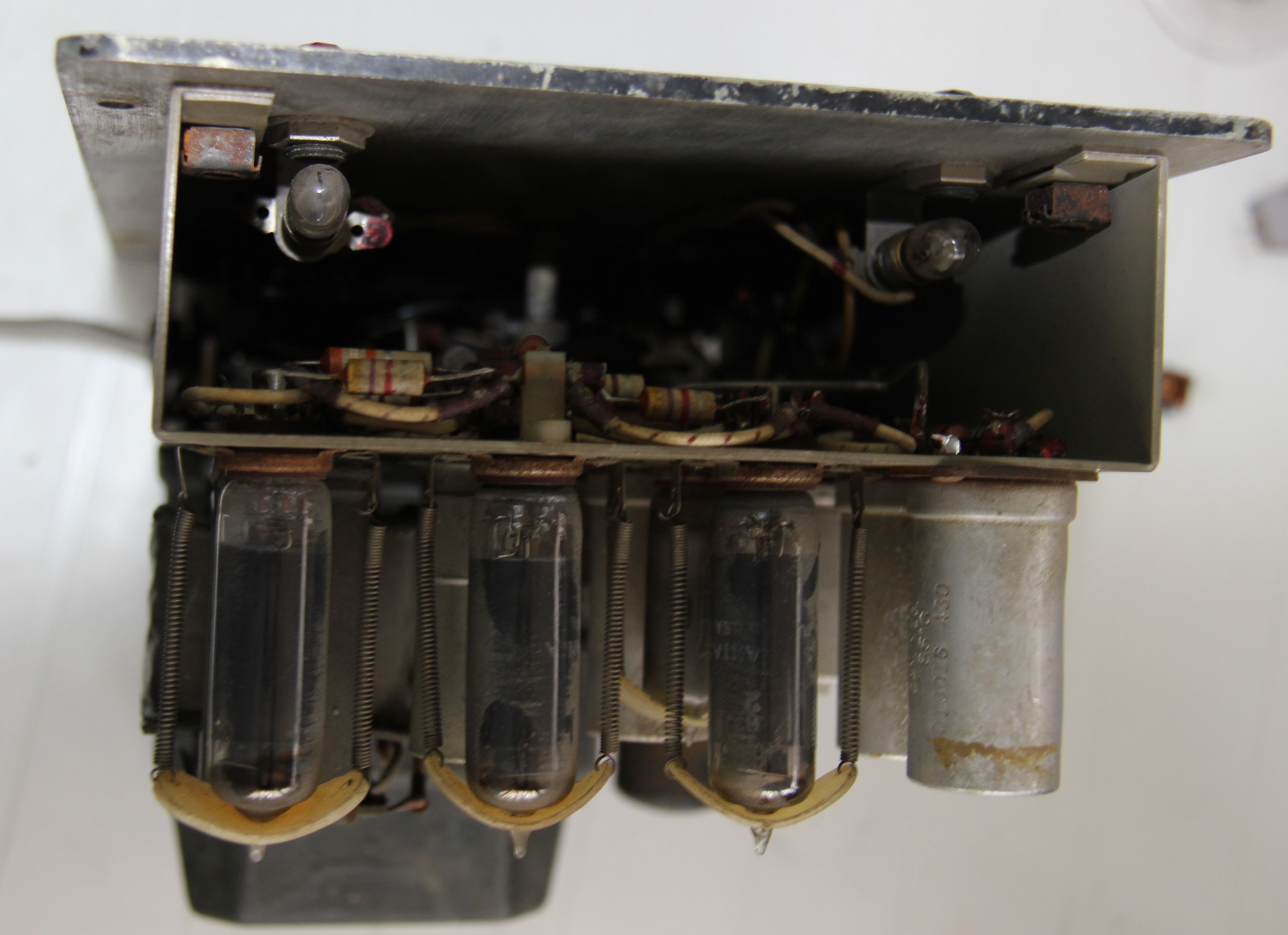

cf101d
cf101d4376×3176 614 KB

il faudra attendre que je l’opère, cat il faut tout demonter!
