cherche schema emetteur recepteur csf tmf913

[Sandoz_Patrick]

Bonjour à tous.

Ce n’est pas tout à fais le theme du forum mais c’est quand meme de la radio vintage et je sais que certains radioamateurs frequentent le forum et pourraient eventuellement me rediriger vers un site plus specialisé que je n’ai pas reussi à trouver.

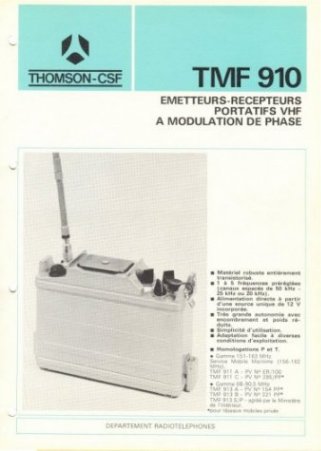

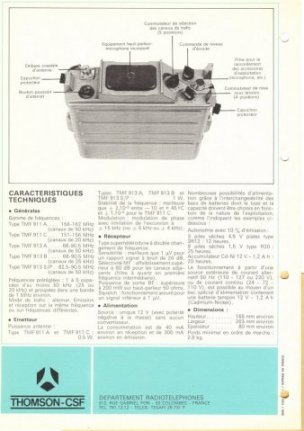

Voilà aujourd’hui j’ai recuperé un emetteur recepteur portable de marque CSF ref : TMF 913 et je souhaite recuperer son schema.
c’est un bande VHF 80 mhz FI à 12,8 mhz je crois.

Merci d’avance pour vos reponses.
Patrick 94.

[francois_channen]

Bonsoir Patrick 94

Si votre E/R csf date des années 70 ,s’il est a transistors, alim 12 volts (par exemple) et s’il servait de radiotélèphone pour les taxis ou les ambulances entre autres jai peut-etre ça .il faut que je recherche dans ma doc. si la ref: correspond.
une photo serait la bienvenue…!

cordialement

François

[francois_channen]

Bonjour Patrick 94

suite e/r csf tmf 913

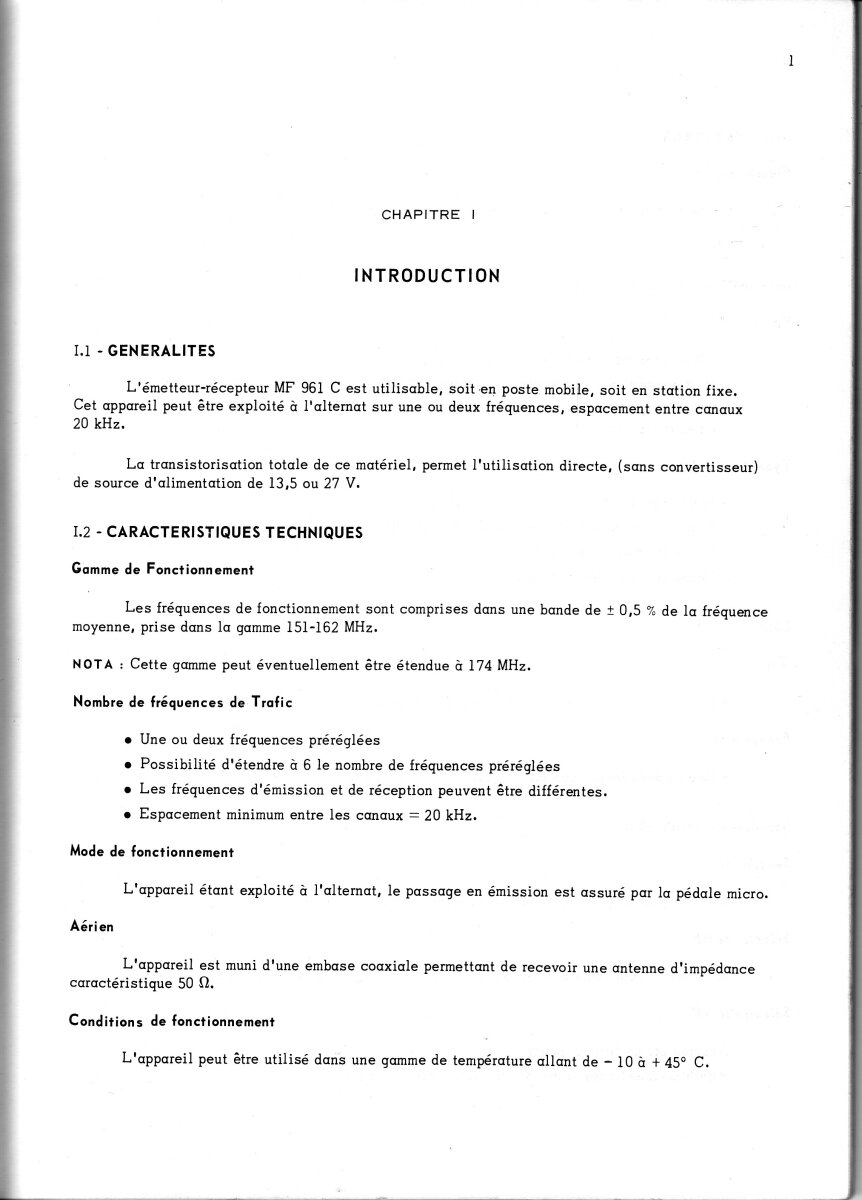

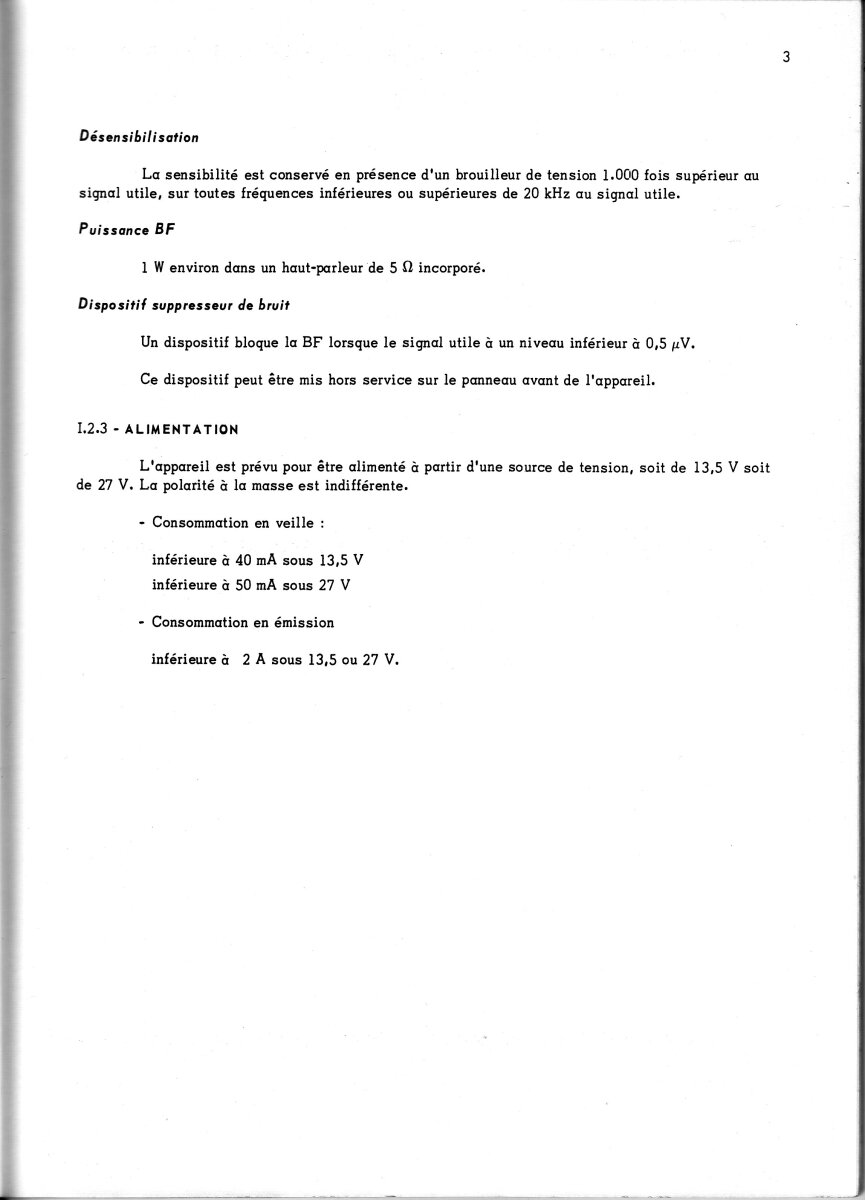

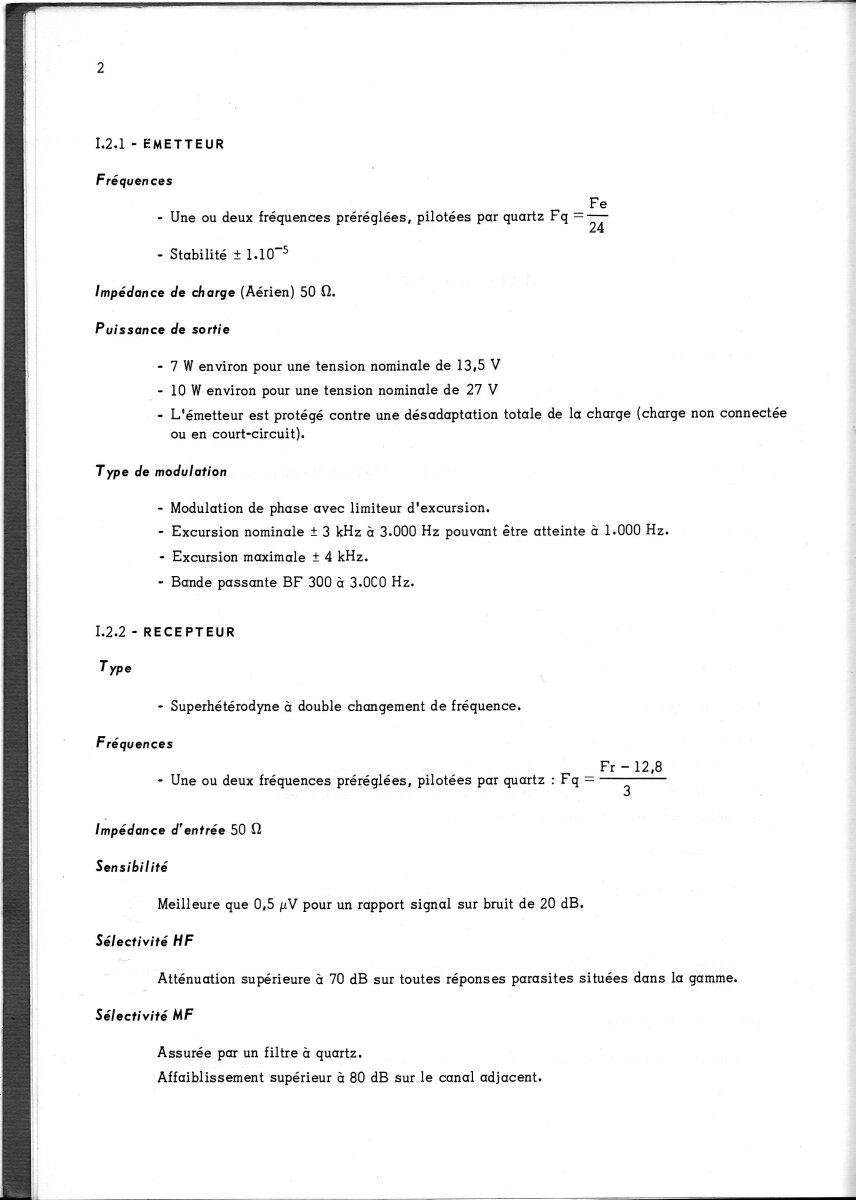

J’ai la doc. +schéma de e/r csf type MF-961-C a modulation de phase
alim. 13,5v - 27 v , gamme des 150 / 160 Mhz , mf 12,8 Mhz portable ou fixe avec alim.exterieure ,boitier métal face av.alu.(pas de photo)
Si ça vous branche…? 35 pages +schéma taille XXL…!
Laissez - moi votre email par mp.

cordialement,

François

[Kapps_Francis]

Bonsoir

J’ai mis de la doc (pas de schéma) sur le forum TSF.

La même que ci-dessous.

Pour M. Channen si c’est le même appareil, je veux bien aussi le schéma.

Sur demande je peux rnvoyer les images en plus grande taille

Cordialement

[francois_channen]

Bonsoir a Tous,

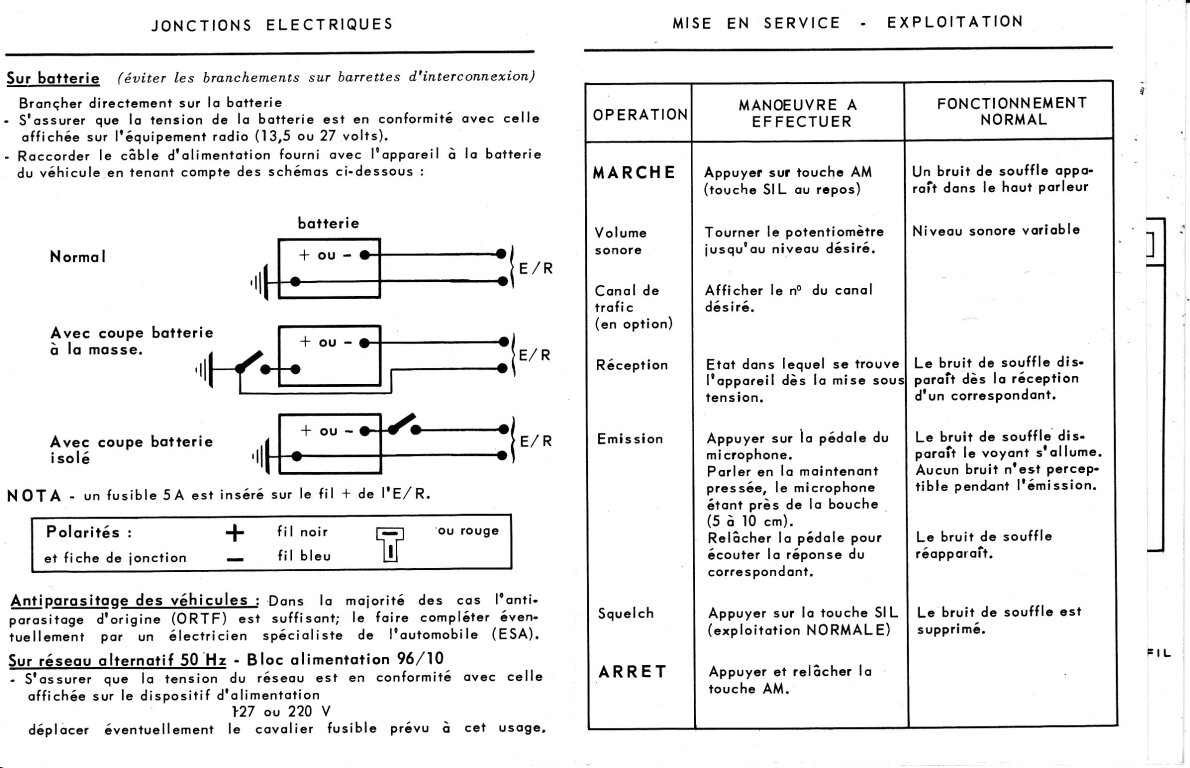

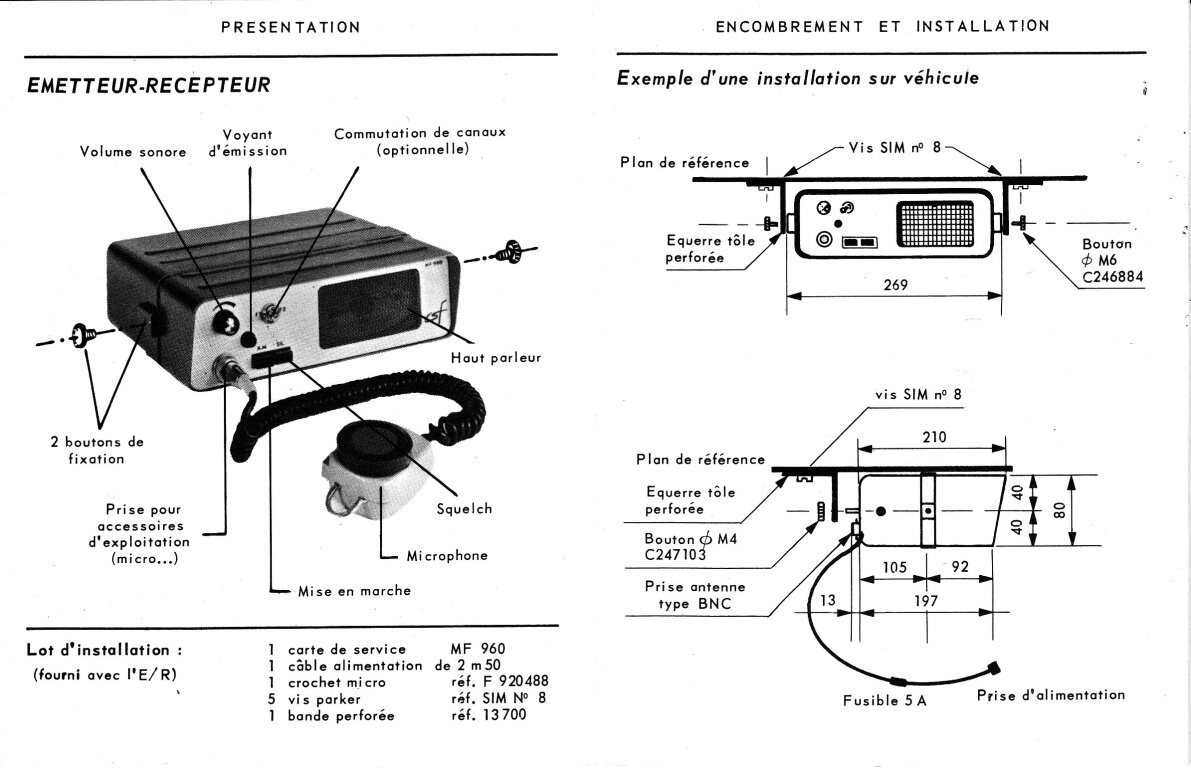

Je viens de retrouver la carte de service de l’E/R CSF Type MF 960C
avec photo ci-jointe.

cordialement,

François

[Sandoz_Patrick]

Bonjour.

D’abord merci pour vos recherche de documents. Je ne connait pas le TMF961 et je ne sais pas a quoi il ressemble mais le mien est un appareil transportable qui fonctionne sur piles ou batterie, je possede aussi un MF901 CSF à lampes subminiatures et transistors pour la BF et le convertisseur de tension HT car il fonctionne en 6 volts c’est du 160 mhz, j’ai aussi un TMF217 (talkie) lui beaucoup plus recent et son schema m’interresse aussi car il est tres bien consu avec des tout petits modules enfichables c’est superbe c’est du 400 mhz, voilà, d’habitude je suis plus collectionneur de postes radio à lampes portables des années 50 mais ces petits transceivers CSF me plaisent bien.

Cordialement Patrick 94.
