En fouinant dans un magasin d’antiquité brocante, et dans un lot hétéroclite dont le vendeur ignore tout…Si ce n’est que c’est « des pièces pour vieilles télé » selon ses dires .

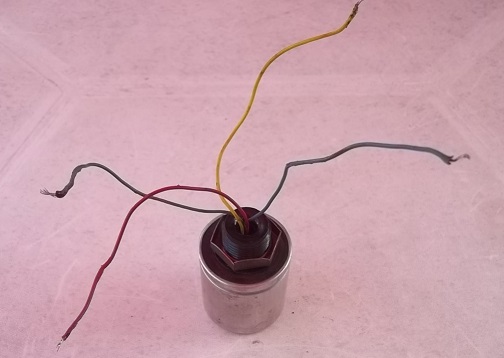

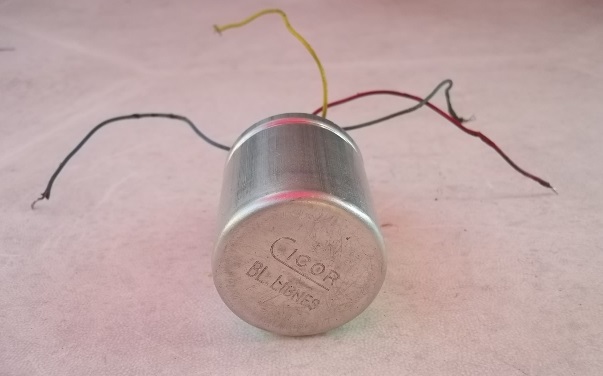

J’ai trouvé ce composant, de marque Cicor, qui ressemble à un condensateur chimique tubulaire aluminium , mais n’en est manifestement pas un !
Il n’y a pas de capacitées significatives , mais il semble y avoir des enroulements , j’ai trouvé une résistance de 30 ohms entre rouge et bleu, 120 ohms entres jaune est vert , l’infini entre jaune et rouge ou entre vert et bleu
De quoi s’agit il exactement ?
Est ce que ça peux se détourner, et servir en radio ou en BF ?
Le reste du lot comprenais essentiellement des lampes TV genre ECC81,82,ECF80,EF80,PL83,PY81,6BQ6, PL36…Et des bobinages et condensateurs typiquement TV …Ainsi que des bouts de rotacteursVHF, des commutateurs 819/625 lignes…
( C’est pourquoi je pense que c’est de la TV et pas du téléphone, et aussi pourquoi je poste dans la rubrique télévision puisque c’est mainfestement tout des pièces TV…Je pense aussi que la mention Bl ligne ne se rapporte probablement pas aux lignes téléphoniques , mais au balayage lignes TV !?)
oui avec plus d’infos
mais un transfo bal lignes c’est en general le transfo THT
ou c’est un transfo oscillateur pour diver la puissance ligne
jamais vu ce systeme
mais peut etre que des specialistes TV reconnaitrons
Trouvé par Christian dans un contexte très différent
(emploi en électrothérapie et non en télévision ancienne)

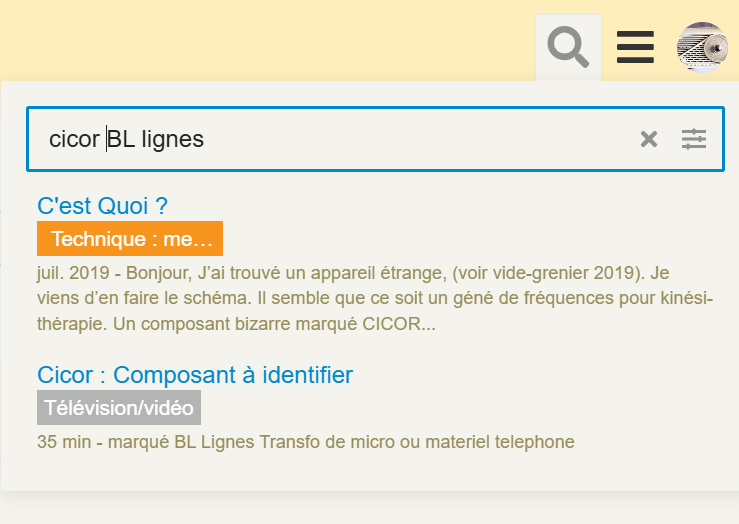

Et sur un ancien topic que j’étais bien incapable de retrouver
(la critique « déjà passé » semble facile mais ça n’a rien d’évident)
Sur ce, et si c’est donc un transformateur spécial pour oscillateur blocking lignes, maintenant, que peut on en faire ?
(Si il a été employé en électrothérapie, c’est bien qu’on peux en faire autre chose que du balayage lignes TV !)
Par ailleurs, ça doit être bien ancien ! Je n’ai jamais rencontré en pratique et de ma vie de TV dont l’étage oscillateur ligne soit doté d’un tel transfo …
(Tous ce que j’ai pu rencontrer étais des multivibrateurs lignes avec double triode ou triode pentode associé a des composants R-L-C séparés )
oui, effectivement , mais je ne pense quasiment jamais a me servir de cette fonction !
(Il faut dire que, les rares fois ou je m’en servais, les résultats de la recherche étais , soit noyés parce trop nombreux, soit si peu pertinent que c’étais pas exploitable, et donc, que j’ai laissé tomber cette fonction …Même pour les cas ou, effectivement, ça trouve quelque chose de pertinent !)
Bon, sur ce, et maintenant que c’est identifié : que peut on en faire ?
Nous oublions trop souvent, que le circuit « blocking » était couramment utilisé au début de l’ère de la TV à tube, tout autant pour le balayage image que lignes. Voici donc une occasion de nous en souvenir.
Bonjour
Il semblerait que ce soit un transfo dit « blocking ».En effet ,j’ai rencontré cette pièce sur un TV ancien restauré il ya quelque temps.Il y a 2 bobines indépendantes mais en couplage" serré".
On peut mesurer leur résistance ohmique ainsi que la valeur de leurs selfs respectives.Je n’ai rencontré cette présentation que sur la base de temps lignes.
Cdlt .JM.B. Rfl 6175.
