Réalisation intéressante par un amateur Australien d’un téléviseur monochrome à partir d’un tube d’oscilloscope 5BP1, tube 5 pouces à écran P1/vert. Circuiterie entièrement à tubes. Etude des circuits et explications détaillées des solutions adoptées :
@ Dubus : Dans le très grand choix de revues offert par le site WorldRadioHistory, j’ai « découvert » la revue anglaise « Television & Short-Wave World ». Le développement de la TV est décrit numéro par numéro, depuis les premiers balbutiements en 1928 jusqu’à l’après-guerre et au delà.
Les progrès aux US, Allemagne, France, Italie sont aussi abordés.
Chaque N° est un pdf complet assez compact (2 à 7 Mo).
Il est assez étonnant de voir la progression extrêmement rapide de la technologie dans la période 1933-1936 et la transition du mécanique au tout électronique.
Une période d’inventivité incroyable.
Il y a de nombreuses descriptions de réalisations amateur, mécaniques et à tube cathodique.
Le côté désinvolte de la protection anti-électrocution d’Alims secteur THT de 2 à 6KV ferait se dresser sur la tête les « tous sécuritaires » infantilisants d’aujourd’hui …
Concernant l’Argus, un TV amateur anglais construit à partir des surplus (afficheur Radar) à la fin des années 40, une réalisation de toute beauté par le médecin Australien Dr Hugo Holden. pdf de 40 pages avec photos en couleur : worldphaco.com/uploads/ARGUS.pdf
Merci beaucoup pour ces liens très intéressants et qui sont dans l’esprit des téléviseurs que je suis en train de construire.
Je suis en particulier content de retrouver celui ci, j’avais vu ce bouquin il y a 3-4 ans aux puces de la porte de Vanves à Paris, assez cher, il avait été vendu et j’ai regretté de ne pas l’avoir acheté. En fait, c’est surtout les schémas et plans qui m’intéressent, le reste n’est que des généralités théoriques…

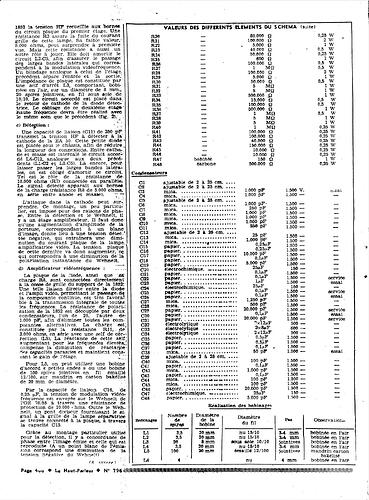

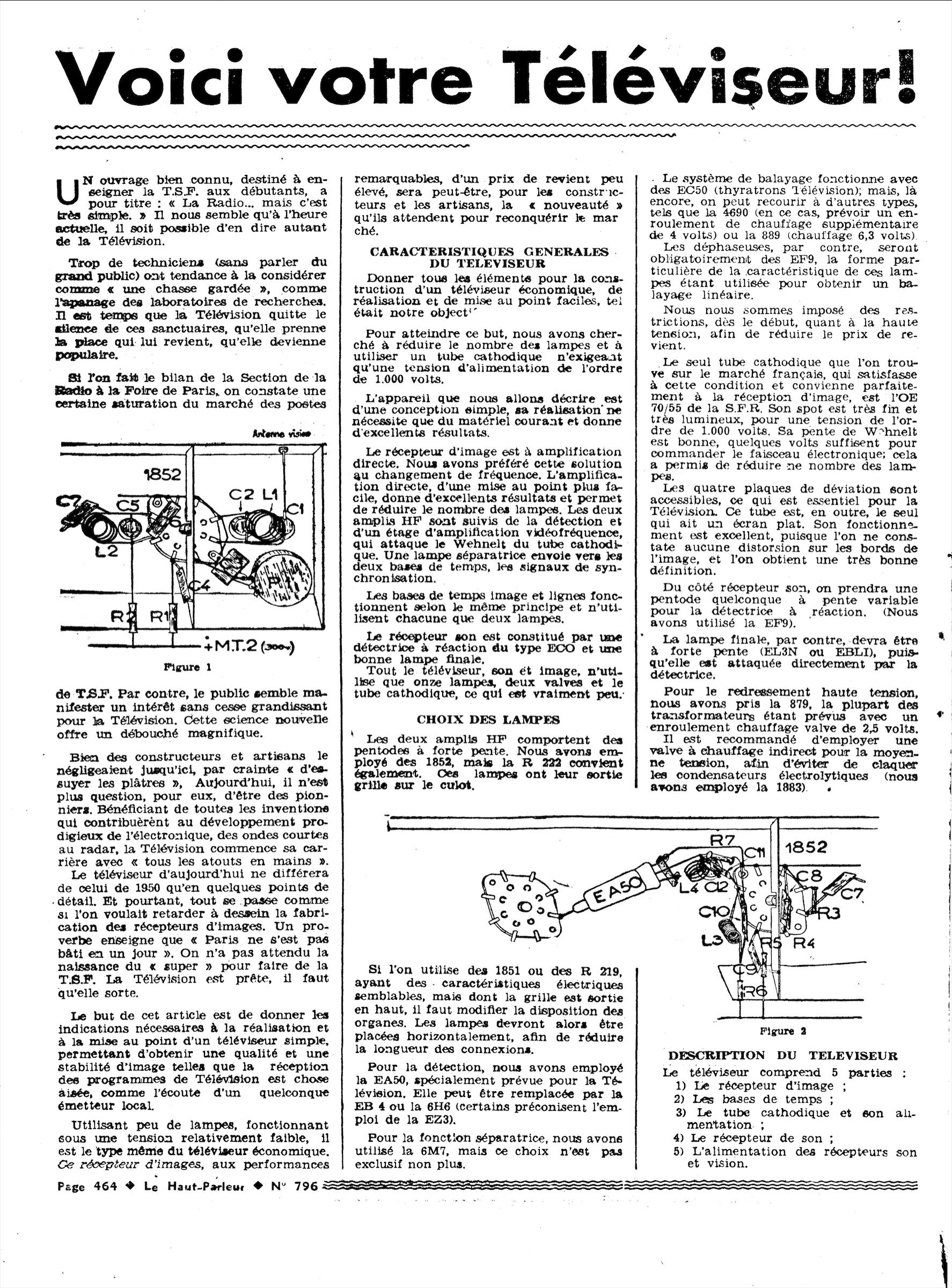

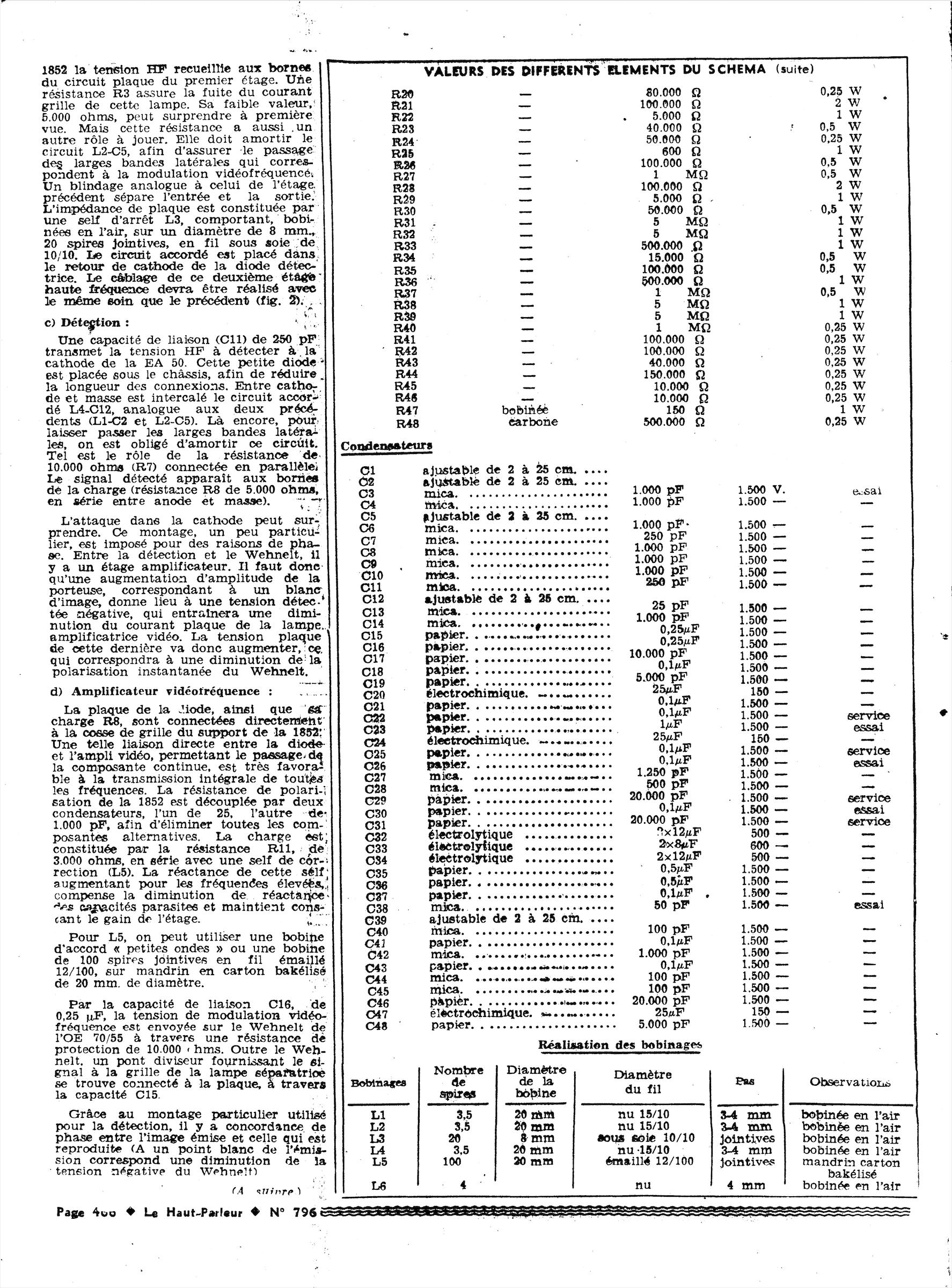

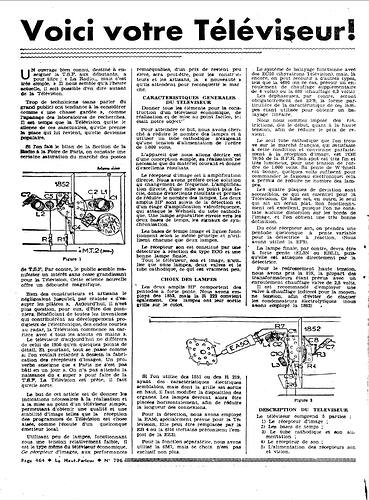

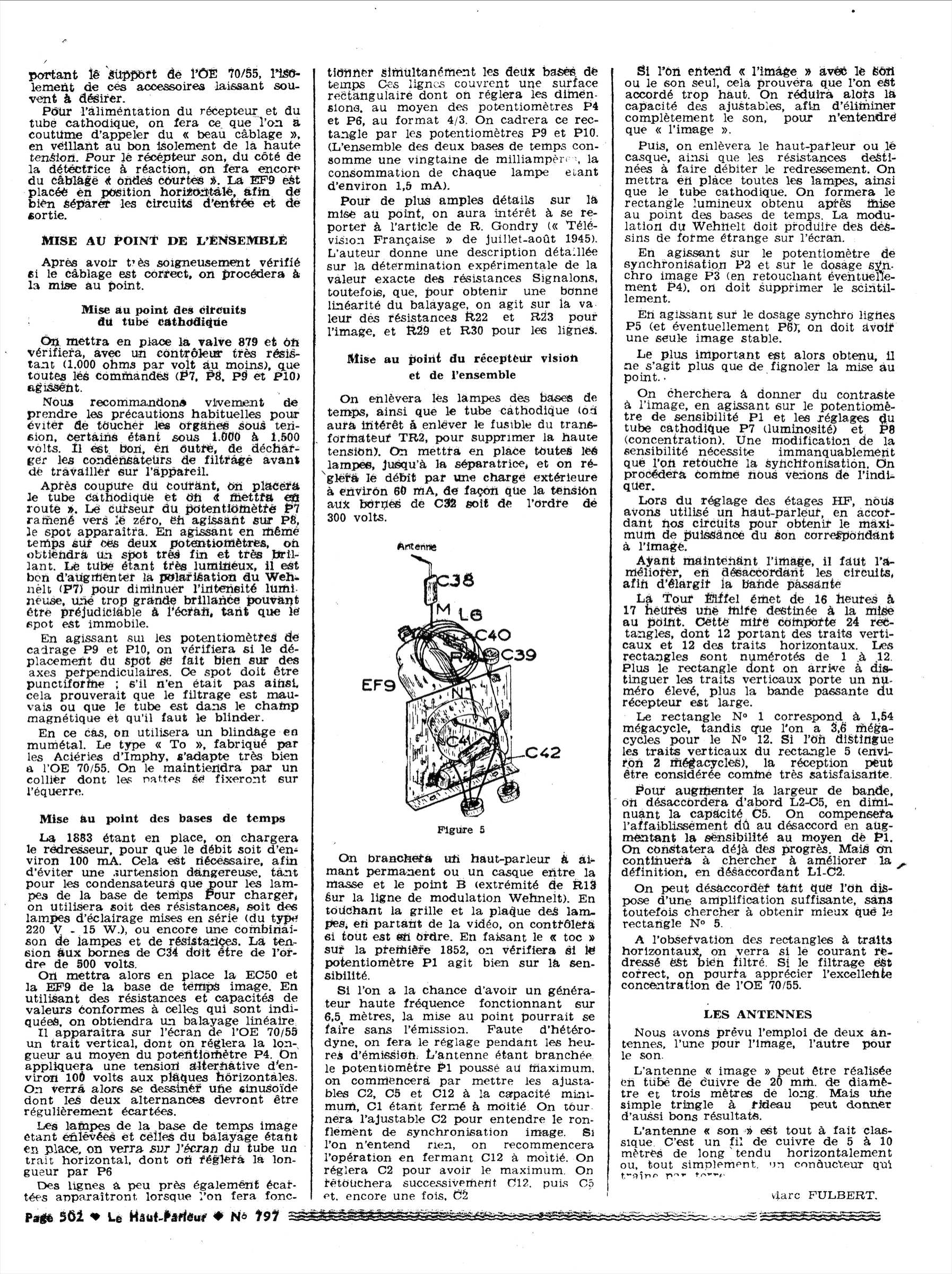

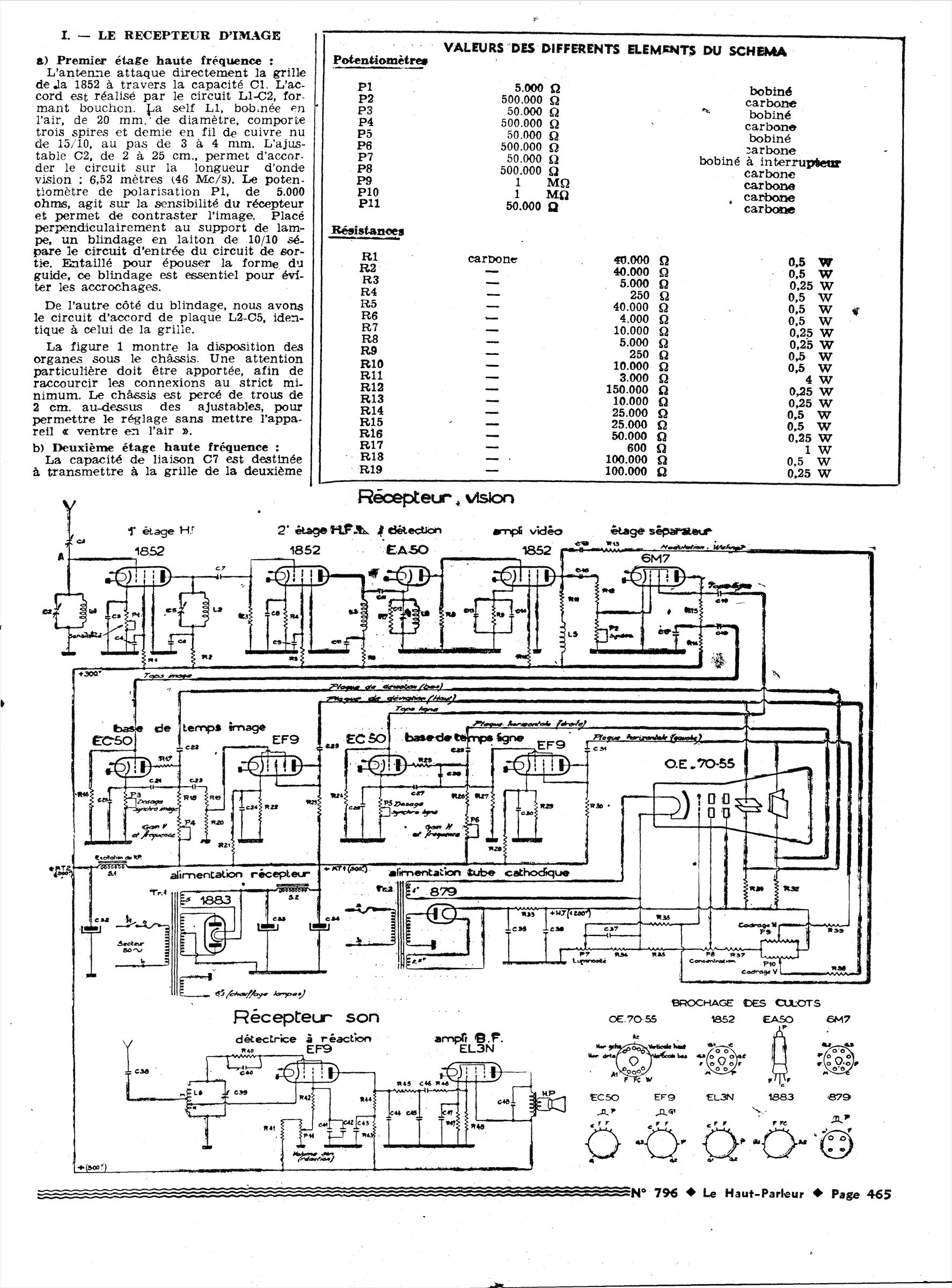

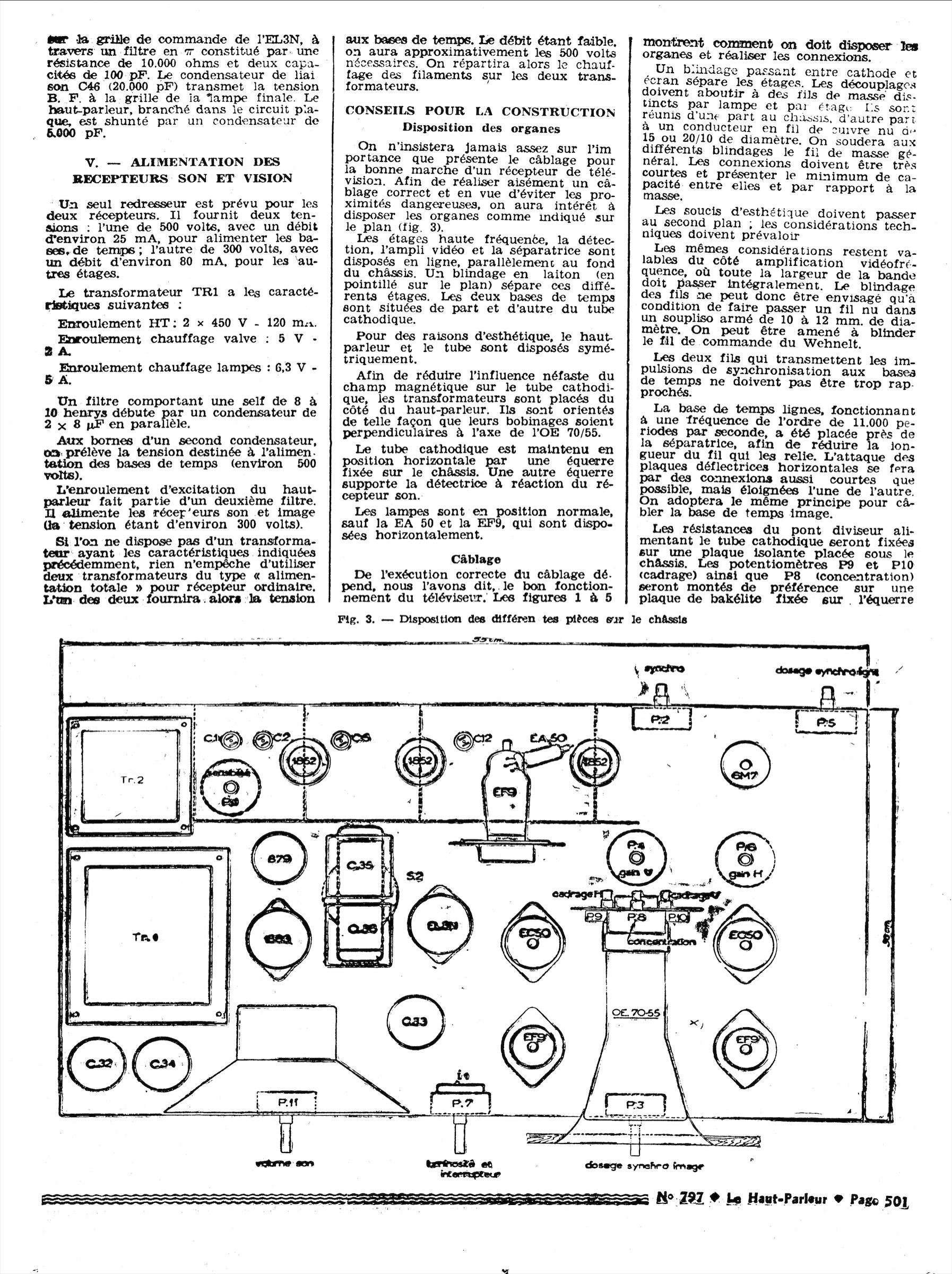

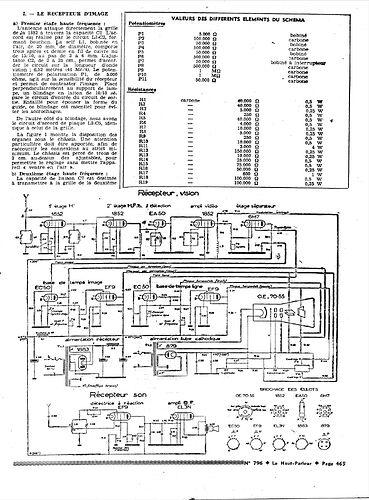

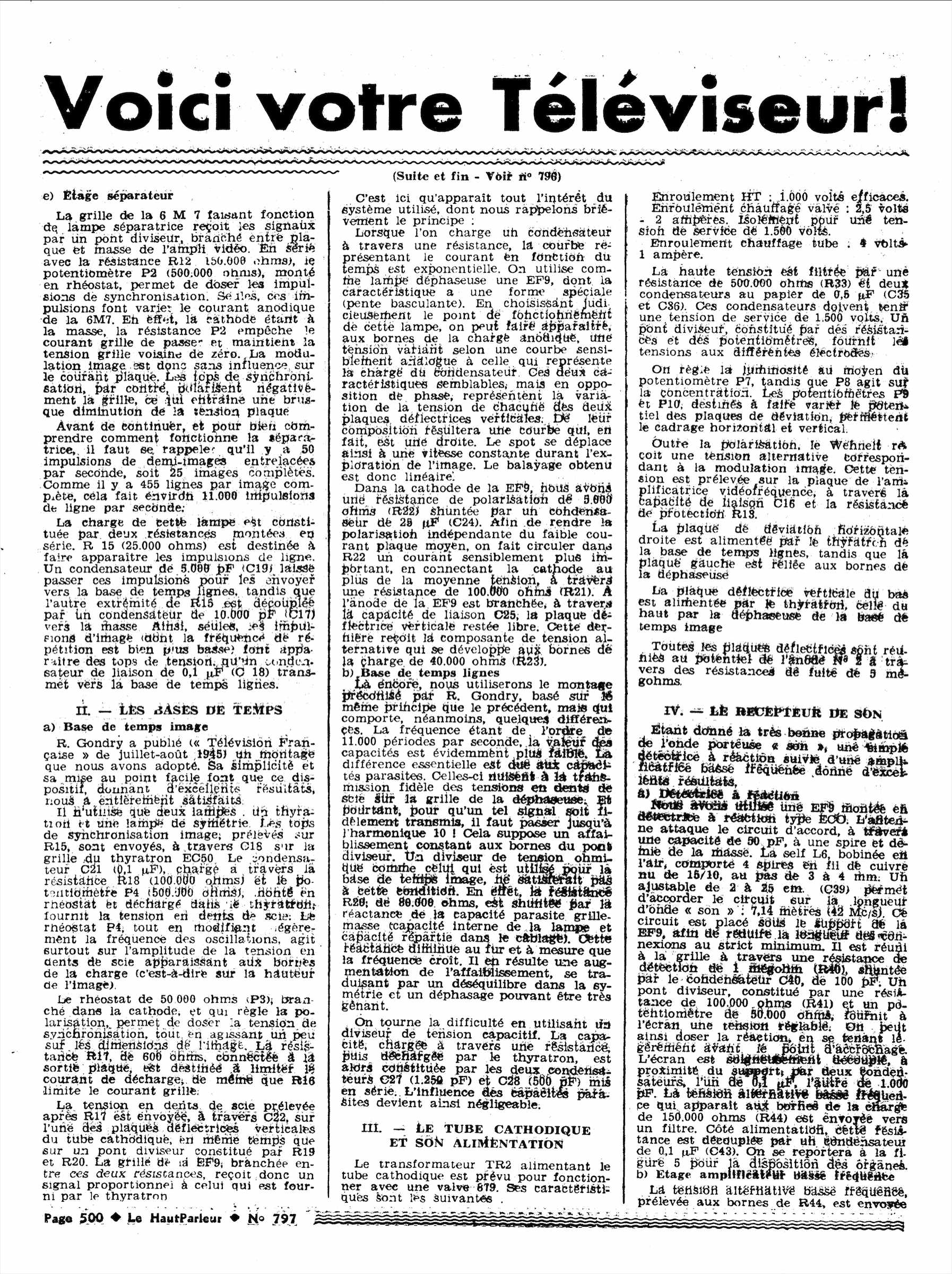

Pour info, un montage très proche est décrit dans « Le Haut Parleur » N°796 & 797 (juillet et aout 1947), c’est en partant de cette base que je réalise mon téléviseur. La photo en couverture, ci dessous, correspond en tous points au plan de câblage du bouquin de Géo Mousseron, qui diffère sensiblement dans la disposition de ce qui est décrit dans l’article. Dans les pubs du bouquin, il est dit que les établissements « Laurent » commercialisent ce poste, monté ou en kit, c’est surement celui de la couverture du magazine.

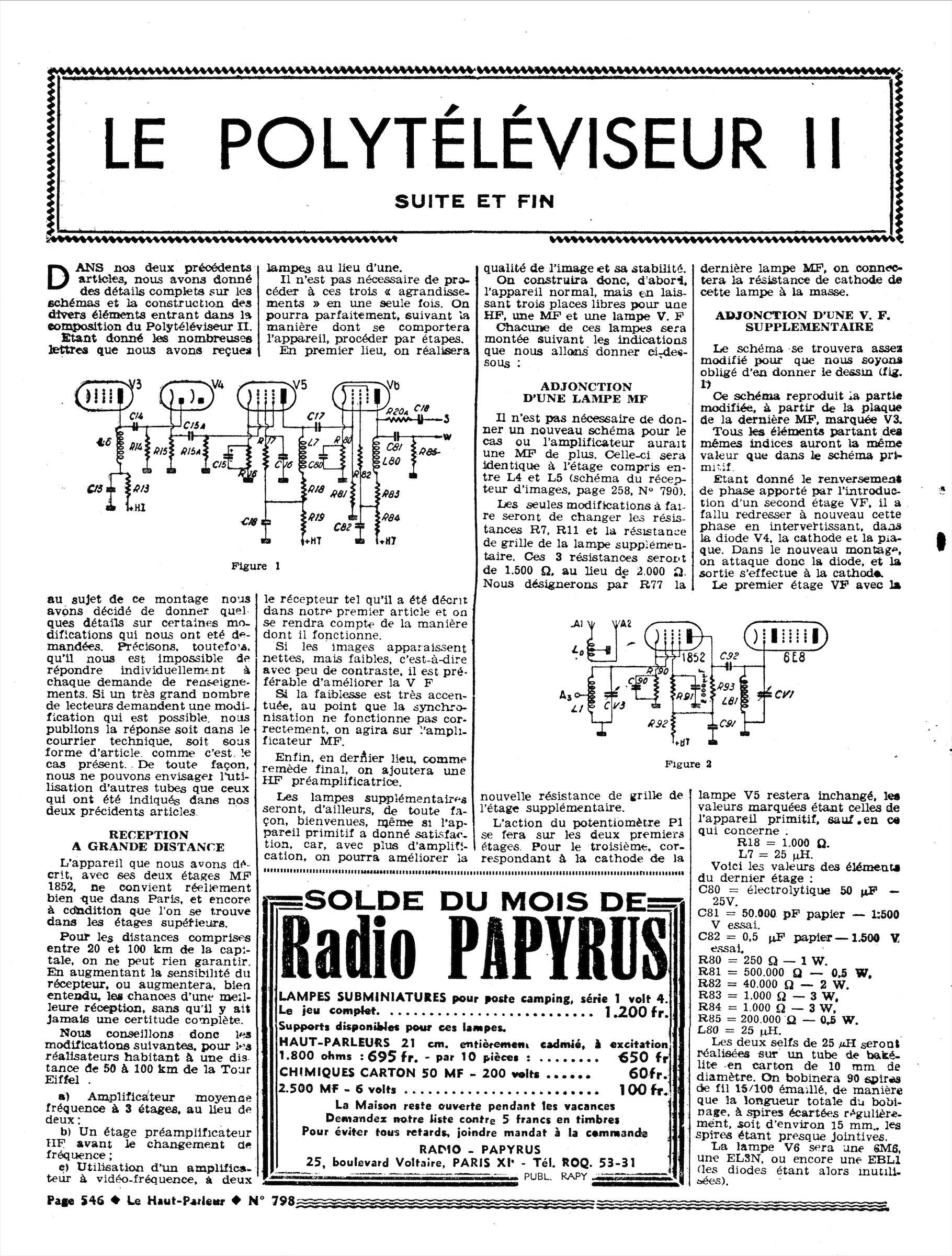

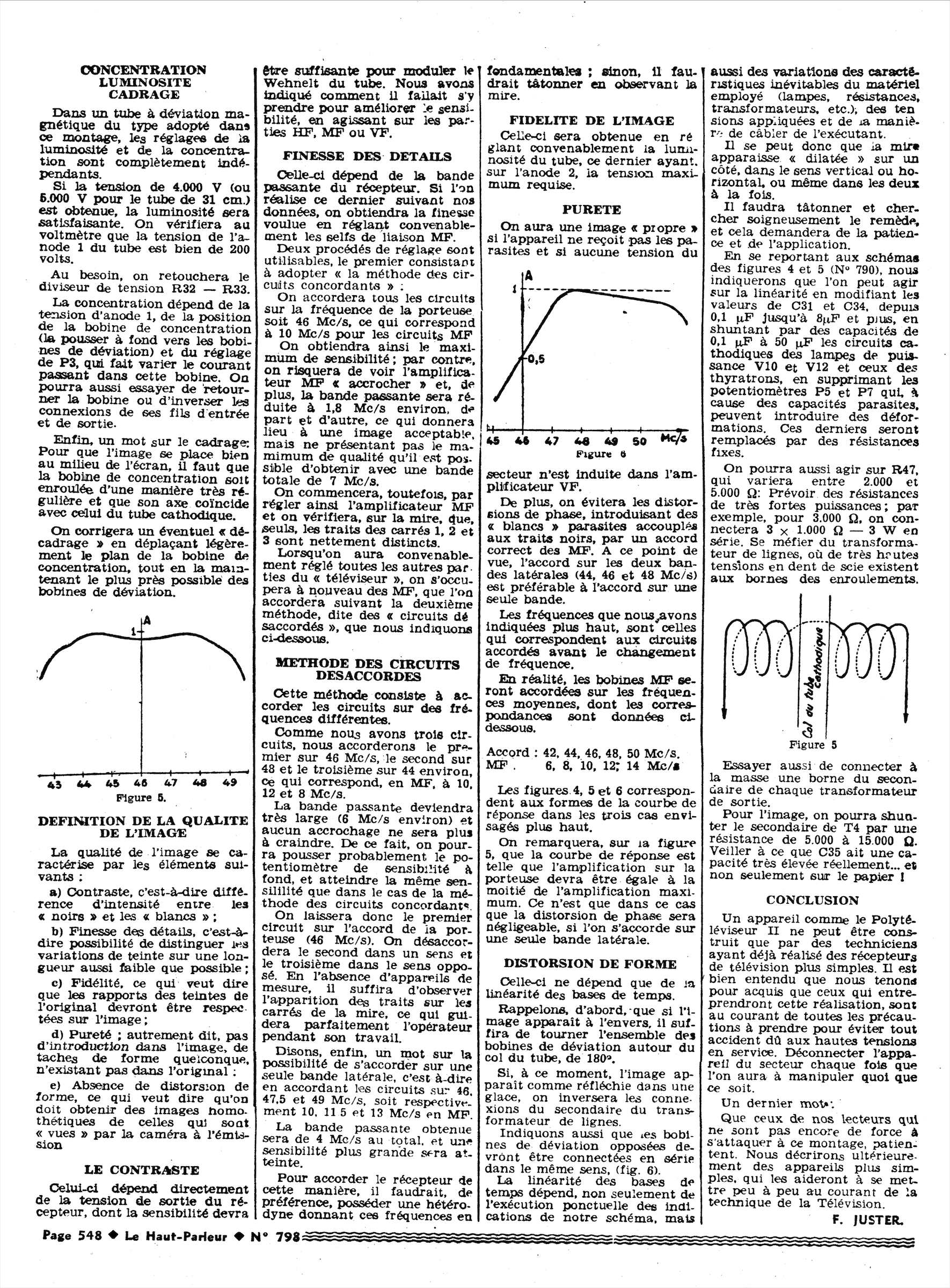

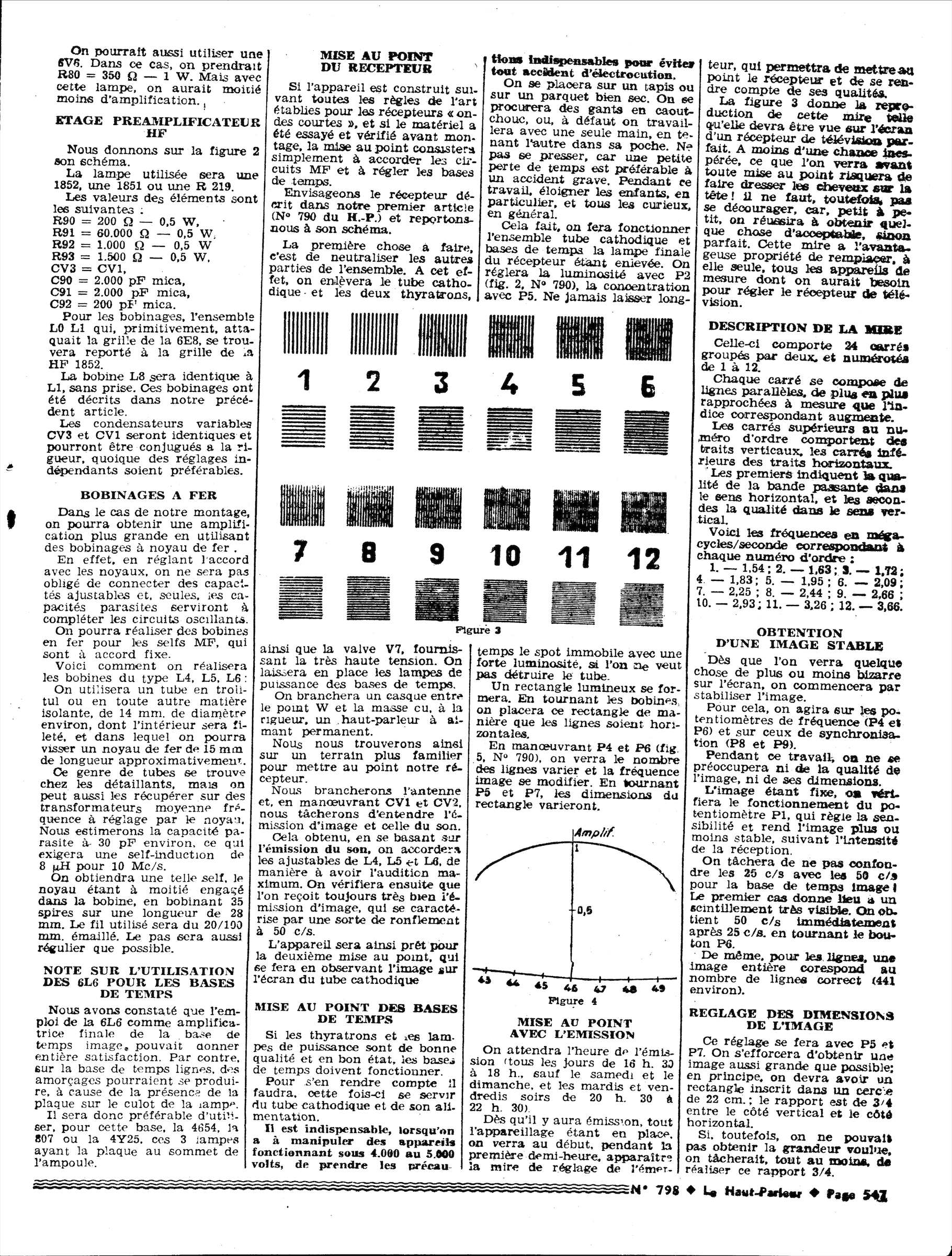

Merci d’avoir mis en ligne l’article. Par contre, le Polytéléviseur n’a rien a voir avec ce montage à tube de 7cm, c’est un autre schéma moins minimaliste. Peut-être est-ce celui avec un tube de 22 décrit dans le bouquin ? Je n’ai pas encore vérifié, n’ayant pas la première partie de l’article avec la schéma général.
@ Joël Traunecker : Merci ! de nous faire partager votre projet.
Je suppose que vous devez remplacer le tube cathodique du montage (OE7055) introuvable par autre chôse : 3BP4, 5BP4 ou un tube à phosphore P1 Vert.
Vous construisez le TV complet (HF comprise) ou juste un moniteur vidéo ?
@Clopos : Merci ! pour l’article complet du construction du TV, gros travail de recherche je suppose.
Depuis, ça n’a pas beaucoup avancé, mais le câblage est presque fini, il faut que je trouve le temps de m’y remettre. J’ai aussi un autre projet du même genre mais avec l’esthétique et la technologie de 1935-36 (lampes jaunes).
Pour répondre à vos questions, Nicolas Blazianu, que je remercie, m’a fourni le tube OE70-55, et en attendant que les émissions en 441 lignes soient relancées je vais me contenter de ne câbler que les étages basse fréquence !
Cela exige bien sûr de la patience, du doigté et de la précision mais le résultat sera à la hauteur de la peine et des heures de travail sur l’appareil.
On a hâte d’avoir le plaisir d’admirer le résultat en fonction…
