Annonces Sur le magnétophone a fil que je suis en train de restaurer, 100% des 23 condensateurs sont morts, (tous testés) !
Cdt,
Gérard
faut pas proposer de faire cela a un debutant > echec garanti
6 « J'aime »
Bonjour,
Je n’ai fait que tester chaque condensateur, capacité, courant de fuite, tenue en tension.

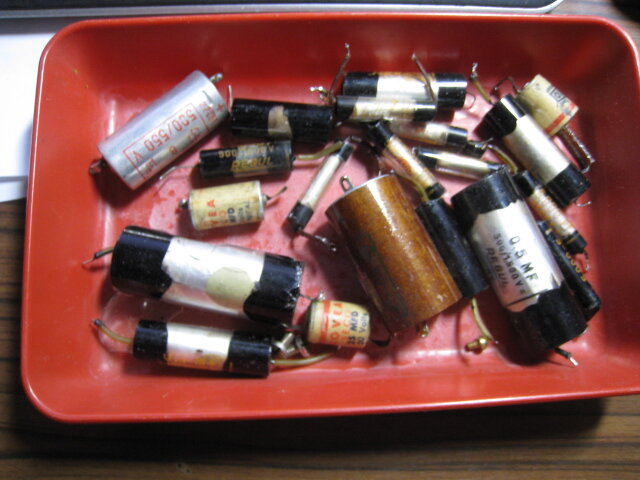

J’ai éliminé les condensateurs dont le mesures étaient mauvaises, c’est à dire pour cet appareil tous les condensateurs, électrochimiques ( les deux capas de filtrage ne sont pas sur la photo), et surtout les capas « goudron », les moins mauvais avaient une capa double du marquage, ce qui est habituel.
Bien sûr, j’ai procédé un par un, en dessoudant une patte, mettant une marque au feutre rouge sur l’emplacement de l’autre patte, puis mesures.
La mesure de la capacité et de la RSE est faite avec un capacimètre Agilent, ou un pont RLC Bk Précision, la mesure du courant de fuite sous tension nominale est faite avec une alimentation réglable jusqu’à 550V avec mesure et limitation du courant.
Quasiment à chaque fois que j’ai mesuré sérieusement des condensateurs type «goudron » de cet âge, j’ai constaté qu’ils n’étaient plus dans les normes.
Idem pour les électrochimiques.
Cdt,
Gérard
Vu les questions du primo posteur, ça m’étonnerait fort qu’il sache faire ces tests ni même qu’il possède le moindre pont de mesure et alim HT.
Et puisqu’on parle de pont RLC, je me suis offert celui-ci il y a 2 ou 3 ans n’est-ce pas @Bruno
1 « J'aime »
Eh bien oui il faudrait peut étre faire un forum pour les nuls ceux qui essais de faire quelque chose et de comprendre les choses, et ne pas les écraser avec leurs sciences
je pensais que c’etait un forum d’entraide
4 « J'aime »

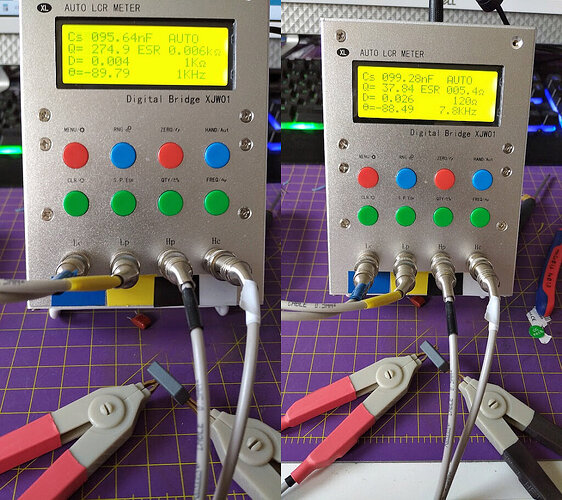

Je suppose qu’il s’agit de deux mesures du même condensateur mais à 2 fréquences différentes, 1kHz et 7,8kHz.
Pour les condensateurs électrochimiques, je mesure généralement à 120Hz et à 1kHz pour les autres.

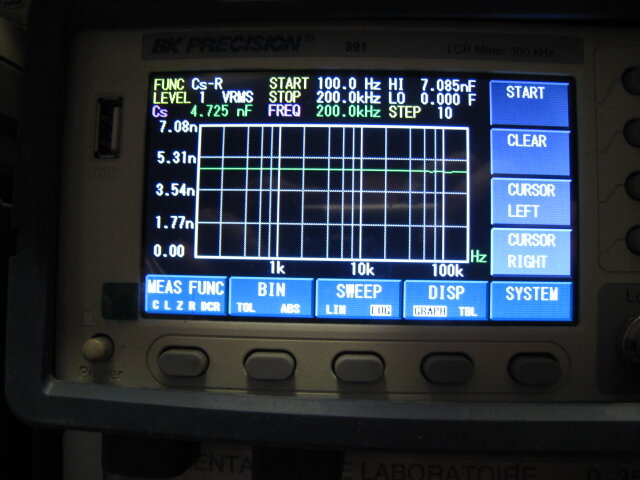

Mon pont BK précision peut tracer la courbe suivant la fréquence de mesure, ce qui permet de déterminer la meilleure.

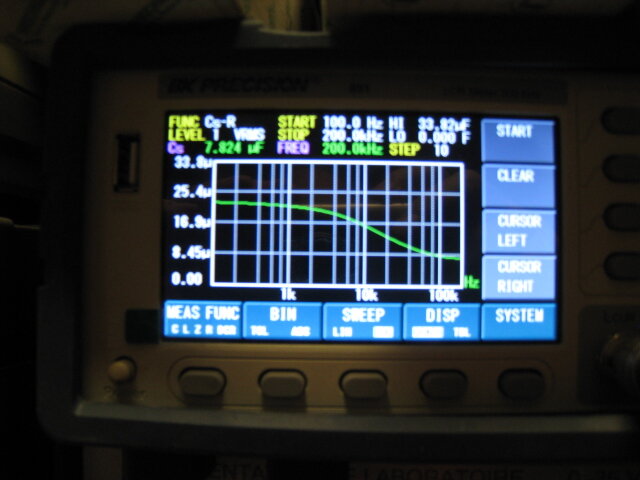

Ci-dessous mesure d’un électrochimique (neuf) de 22µF:
Et celle d’un Styroflex:
On voit l’importance de la fréquence de mesure.
1 « J'aime »
Oui, même condo à 1kHz et à 7.8kHz
Je ne vois pas vraiment l’intérêt d’une mesure à 200kHz pour des condos de TSF.
C’est aussi un forum pour les nuls, ne t’inquiètes pas.
On a aussi la visite d’archi nuls et parfois même de Trolls, mais là c’est un autre problème…
2 « J'aime »
bon si on pouvait en revenir a ce que demande notre ami et se mettre a son niveau
et ne pas transformer ce post en exposition d’appareils de mesure
c’est ma mauvaise humeur du matin…desolé
6 « J'aime »
C’est bien un forum pour les nuls
ici beaucoup ont commence a niveau zero et maintenant depannent seuls
suit mes indications et on aura la BF qui fonctionne sous peu
pour la HF c’est plus delict mis avec un peu de chance
4 « J'aime »
Je voulais simplement démontrer que la fréquence de mesure est importante pour les condensateurs de forte valeur et au contraire peu importante pour les condensateurs de faible valeur, (en dessous de 100nF environ).
Les capacimètres Chinois à vil prix n’indiquent pas toujours à quelle fréquence ils travaillent.
1 « J'aime »
que crois tu qu’il y comprenne ???
6 « J'aime »
C’est pas sympa de prendre nos colistiers pour des ignorants…
Je pense que toute info est bonne à prendre, surtout quand elle permet d’éviter des erreurs de mesure.
je ne vais pas faire un cours de radioelectricite complet,
il faut au moins 1an a raison de 8 H par jour pour le faire
quel debutant va accepter cela quand son principal interet est de remettre en fonctionement la partie BF d’un poste radio
je ne propose meme plus la lecture de « la radio mais c’est tres simple » de Aisberg
j’ai moins de 10% de retours de questions sur un chapitre
5 « J'aime »
Bonjour,

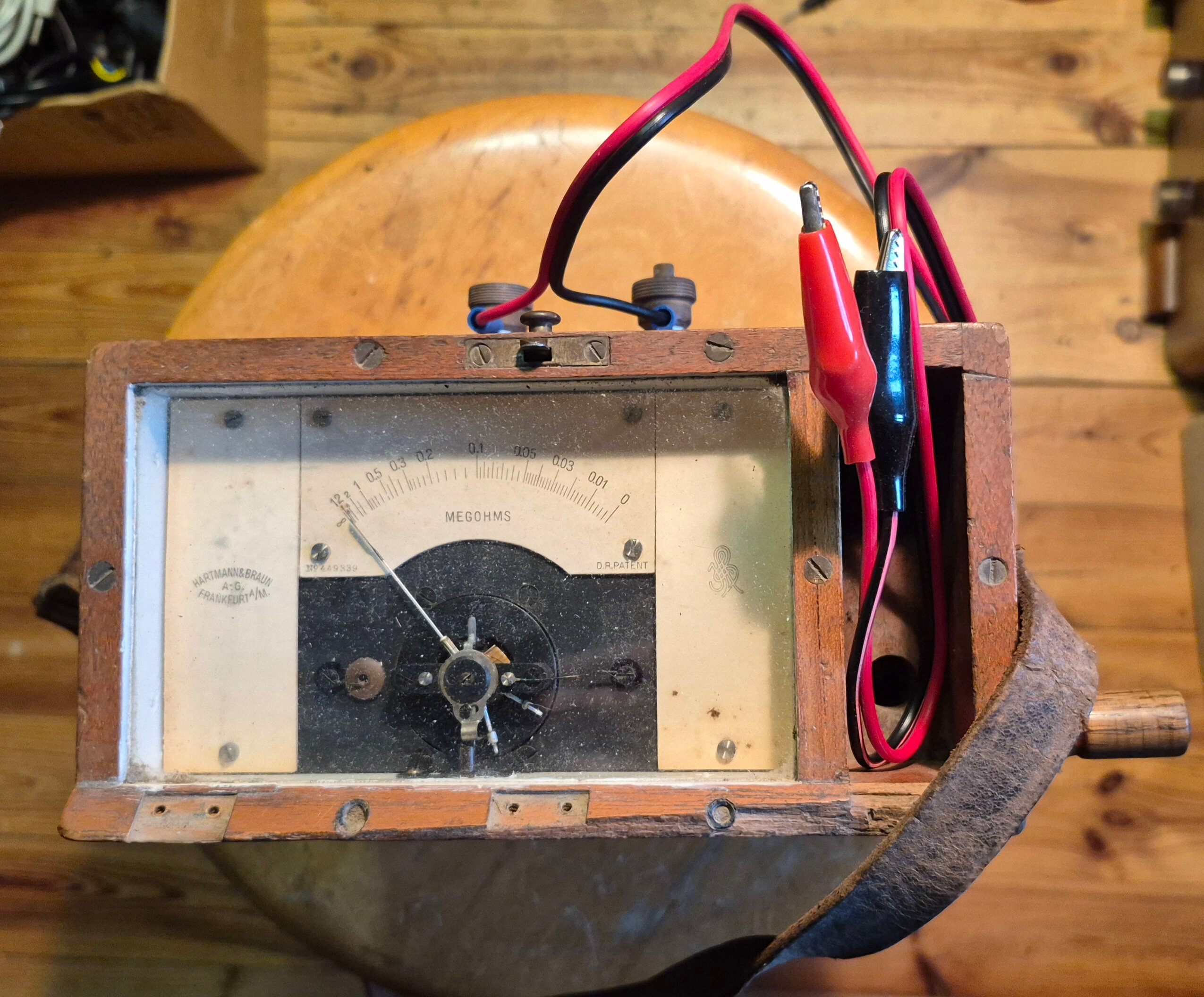

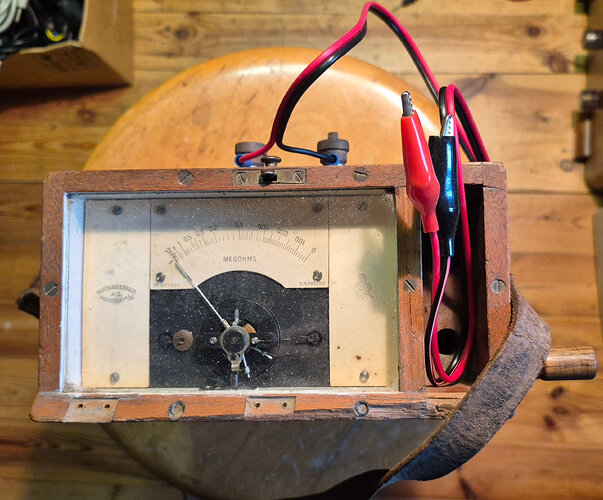

Moi j’ai depuis peu, récupéré gratuitement et remis en état, ce mégohmmètre à magnéto d’époque.
Il génère 250 V continu et teste à merveille l’isolation des condensateurs au papier, de plus pas de problème de piles ou d’alimentation, complètement autonome, juste ce qu’il faut pour cela.
5 « J'aime »
Et tu regardes à quelle vitesse tu tournes la manivelle.
Plus tu tournes moins vite, moins ça avance plus vite…
Si on revenait dans le sujet initial :
la formation (ou plutot l’information) des débutants qui viennent sur le forum!
Notre ami Rémy @radiolo fait de son mieux pour assurer ce lourd travail qui, si la personne fait quelques efforts permet d’obtenir quelques résultats.
Il faut en effet apprendre quelques bases.
De mon côté j’ai essayé a travers plusieurs articles de fournir des informations, des liens, des méthodes.
on commence par le miniimum:
Ensuite on pourra aborder le long (mais nécessaire) article:
Enfin pour en savoir plus sur les condensateurs il y a aussi:
Cet apprentissage facilitera le dialogue a venir avec les « spécialistes » du forum…
pas besoin de 200 posts pour brancher un malheureux condensateur comme on a pu le constater parfois…
Si la démarche est bien suivie le résultat est au bout et le poste reprendra vie.
2 « J'aime »

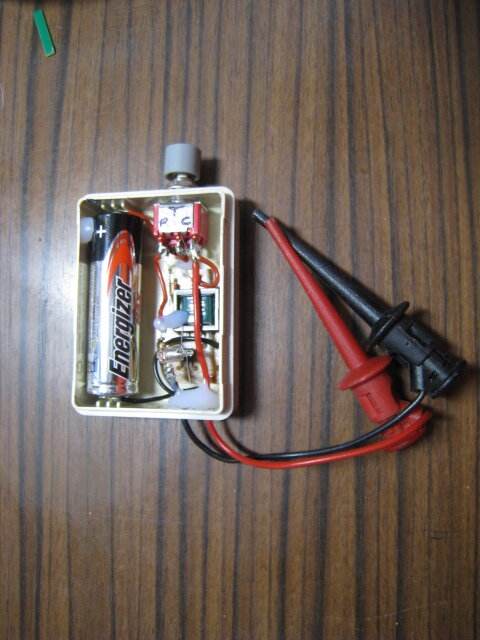

On peut très facilement se fabriquer un testeur de condensateurs avec un module de flash électronique pour appareil photo jetable, c’est facile à réaliser, pas cher et d’une efficacité redoutable, surtout pour les « goudrons ».

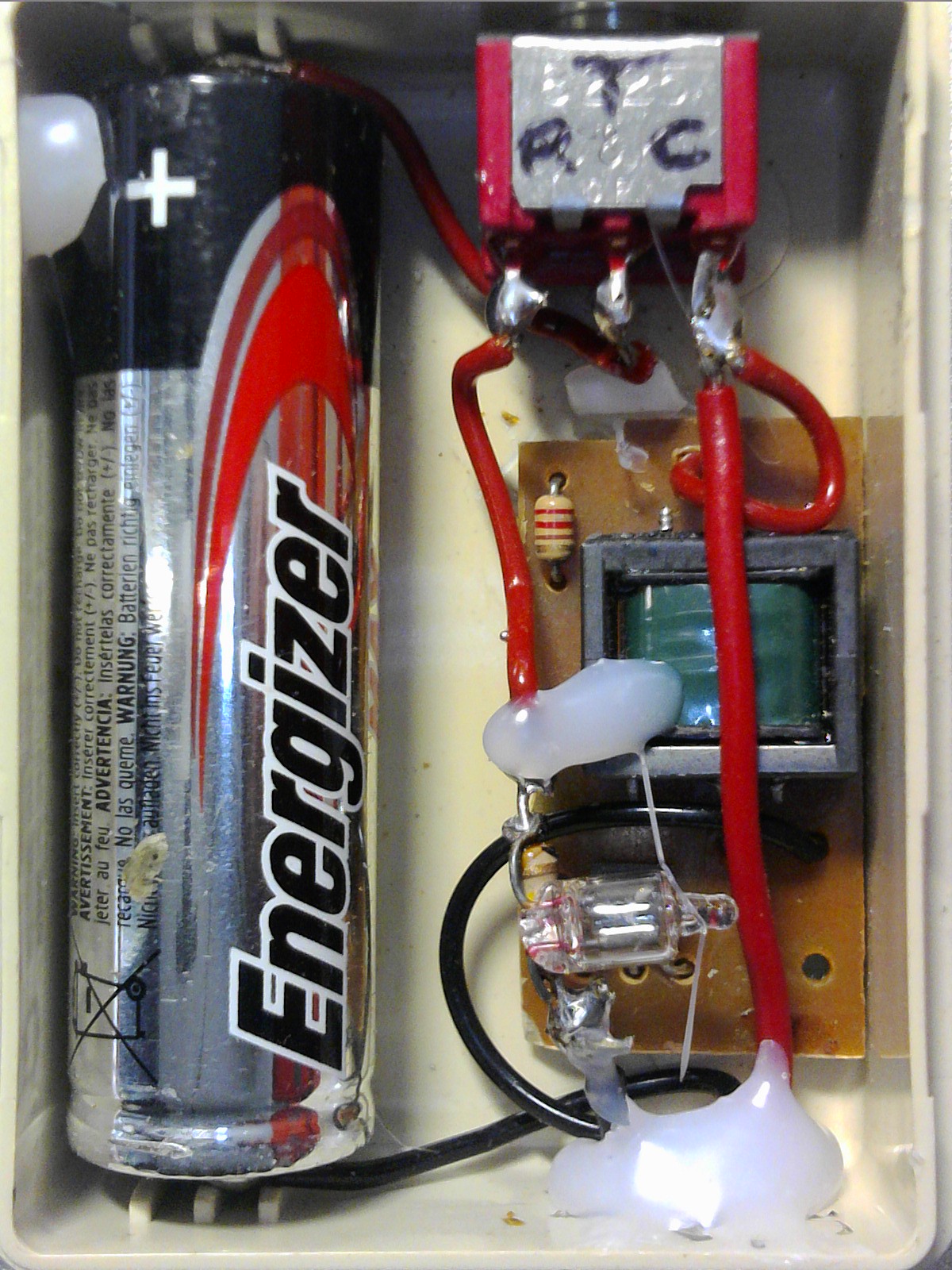

Voici en gros plan le montage:
Le condensateur a tester est placé à la place du condensateur du flash, le néon est placé en série avec une résistance de 220k en //.
Quand on appui sur le bouton, le néon s’allume durant la charge, puis se rallume brièvement quand on relâche le bouton en déchargeant le condensateur.
Deux cas peuvent se présenter :
Le néon ne s’allume pas : condensateur coupé
Le néon reste allumé : condensateur en court-circuit
La pile dura largement plus d’un an.
C’est simple rapide, efficace surtout pour les « goudrons ».
Mais il ne teste pas la capacité qui dérive souvent jusqu’à plus de 100%.
Cdt,
Gérard
1 « J'aime »

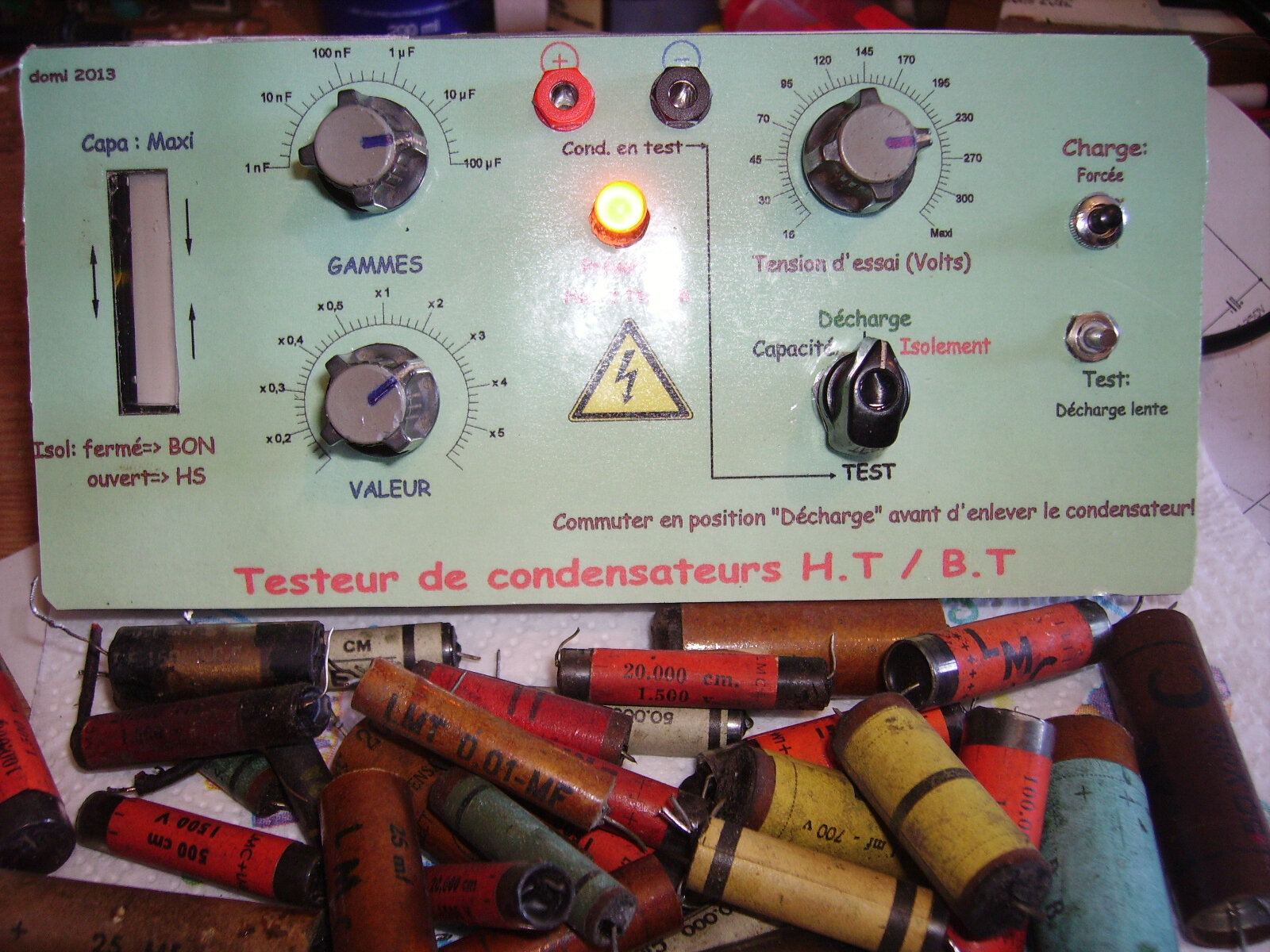

pour tester les condensateurs HT et BT j’avais réalisé ce testeur:
il mesure aussi lavaleur du condensateur avec un pont de mesure simplifié: affichage sur oeil magique EM84
1 « J'aime »
Pour les chimiques d’alim avec le redressement secteur, la mesure à 100 Hz est assez logique.
120 Hz sur certains testeurs (secteur 60Hz)
Pour les chimiques d’alim à découpage la mesure à une fréquence proche du découpage assez logique.
Pour les autres condensateurs cela dépends de l’endroit ou il est utilisé
