@Jeanmonod_Henri-Louis, ces publicités RCA sont une très belle trouvaille: jusqu’à maintenant, j’ai toujours cru qu’il s’agissait d’un surnom donné par les usagers et dépanneurs de l’époque, et non un nom « commercial »
Au passage, j’aime bien l’enjoliveur en forme de paupière ^^
Sinon, pour le reste, j’avais déjà vu la rétrospective Philips mise en lien par @tournesol (assez instructive d’ailleurs), et ai déjà aussi consulté des sites comme Les différents tubes de radio: œil magique et Oeils magiques , ainsi que quelques articles dédiés dans certaines revues radio comme Radio-Plan, Le Haut-Parleur, ou encore Radiofil. Mention spéciale à ce site Les indicateurs d'accord qui contient de nombreux gifs de différents modèles d’indicateur d’accord cathodique. Il y a même un article Wikipedia dédié à l’œil magique: Œil magique (électronique) — Wikipédia
Cependant, si ces articles décrivent bien le fonctionnement d’un œil magique, ils restent très évasif sur leur fabrication/conception ainsi que sur les périodes d’utilisation de ces tubes.
Et aucun n’aborde en détail les travaux de DuMont sur la réalisation du tout premier œil magique. Or, c’est le genre d’information que j’aimerais bien trouver justement !
Il y a aussi des contradictions d’une source à l’autre concernant les premières utilisations de l’œil magique (si on se fie à Doctsf en recherchant par tubes, ce serait vers 1934/1935) ainsi que sur leur ancienneté (comme dire qu’un des tubes européen les plus anciens est le EM80, ce qui est faux…). En croisant les informations et en extrapolant, on arrive à y voir plus clair mais bon…
c’est tout simplement un tube d’oscilloscope a deviation electrostatique dont la structure est connu et et codifiée
un canon a cylindre de whenelt
A Wehnelt cylinder (also known as Wehnelt cap , grid cap or simply Wehnelt ) is an electrode ) in the electron gun assembly of some thermionic devices, used for focusing and control of the electron beam. It is named after[Arthur Rudolph Berthold Wehnelt(Arthur Wehnelt - Wikipedia), a German physicist, who invented it during the years 1902 and 1903. Wehnelt cylinders are found in the electron guns of cathode ray tubes and electron microscopes, and in other applications where a thin, well-focused electron beam is required.
quant au tube d’oscilloscope il a ete concu en 1897 par Karl Ferdinand Braun (tube cathodique pour visualiser le signal sur l’écran.) et ainsi ameliorer l’oscilloscope de Blondel
donc tout le concep de ce qui est utilisé dans ce pre oeil magique est bien anterieur a sa date d’invention
Ben oui ! Biglotron or not biglotron ? Telle est la question !
Serait-ce un tronc pour les bigleux ???
( c’est pas avec un extrait de MHz que tu vas m’impressionner, @F6FLC !)
N’importe quoi !
impressionner qui, pourquoi ??
l’article est sur les indicateurs d’accord, j’ai indiqué qu’il existait aussi cela pour les non voyants, ce n’est pas dans le Larousse ni à l’académie française, c’est utilisé dans le milieu Radioamateur, sinon, qu’on me croie ou pas, je m’en tamponne

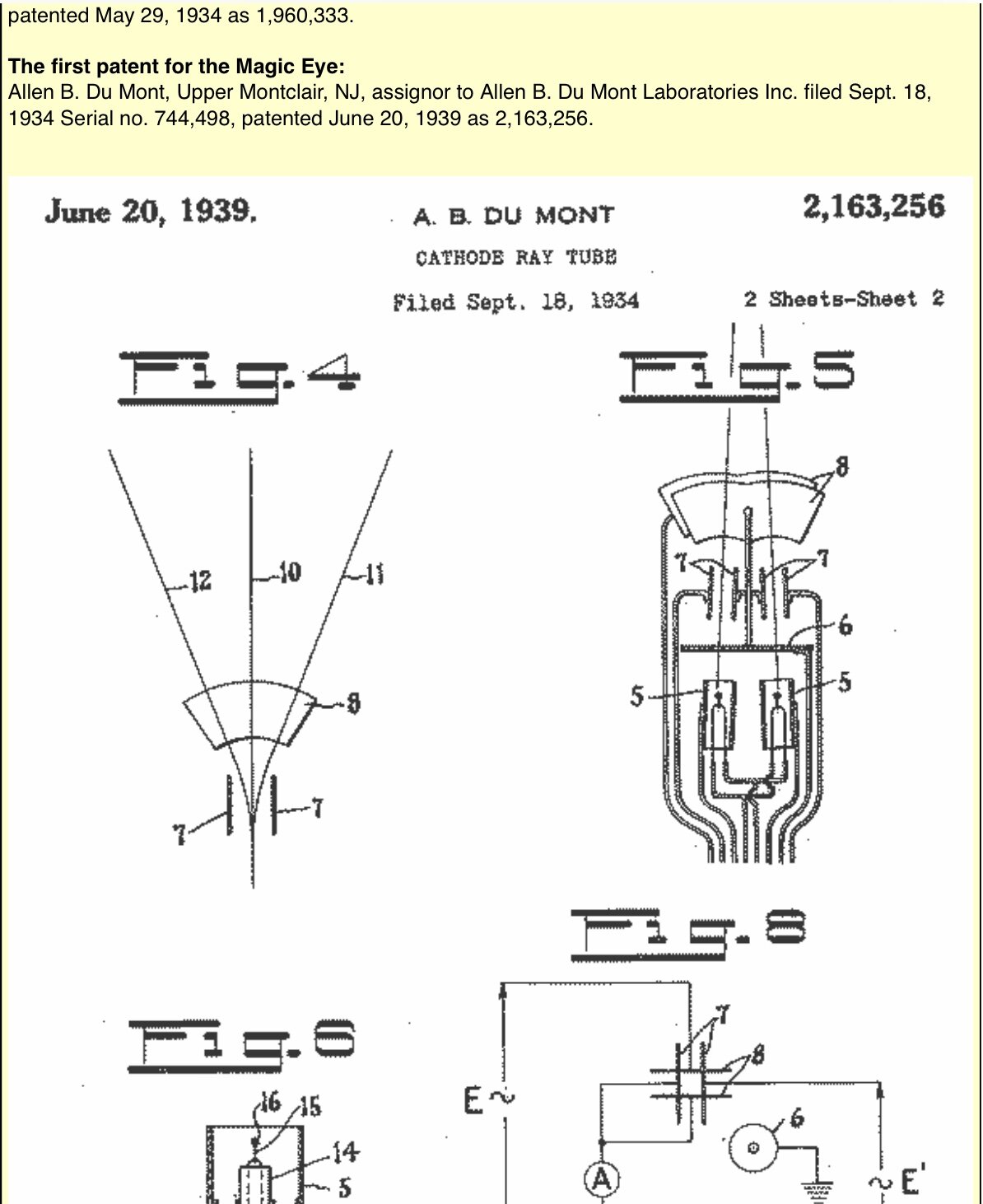

Bonjour à tous, @Toto974 : il y a un très long sujet sur les indicateurs d’accord chez RadioMuseum. Si vous faites défiler le sujet, tout en bas, il y a une mention d’un brevet d’Allen B. Dumont (photo) et son achat par la RCA avant commercialisation sous la référence 6E5.
Il y a aussi le tube d’Herbert Wagner (photo 2) qui est plus ressemblant au tube indicateur qui nous est familier.
Ca ne change rien, même si c’est une appellation folklorique, ça existe depuis des années, et c’est dans le sujet sur les indicateurs d’accord
on pourrait le baptiser « indicateur sonore pour non voyants »

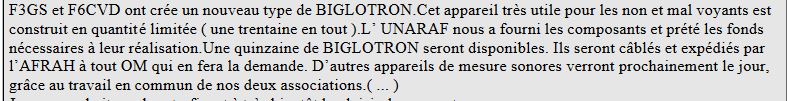

ici, Radio-REF :
bonjour, @Guyez_Daniel
d’ou provient la doc Osram?
Il serait interessant de la scanner en entier et de mettre le pdf dans le reperptoire Osram de la section doc tubes
merci
Patrick
Faudrait en construire d’autres sur le même principe pour remplacer les indicateurs d’accord en « oreilles de lapin » (EM71/EM80/EM81/EM85) ou à ruban (EM84/EM87/EM800/EMM803).
Y’a t’il déjà eu des articles sur ces oeil magique de substitution dans les Radiofil ??? Car c’est très intéressant comme montage.
Je collectionne les Oeil-magiques (j’en possède 80 env. Tous NOS)
Pour le fun j’ai réalisé un 6E5 à led. Il fonctionne très bien (voir photos).

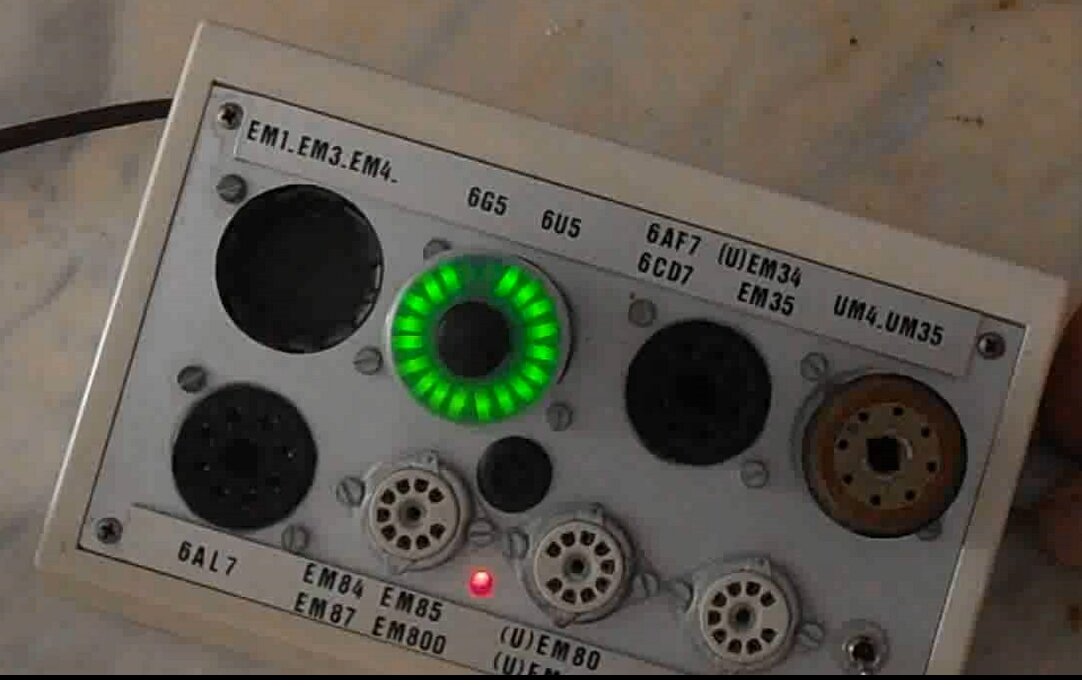

J’avais publié dans Radiofil 34 la description d’un testeur universel qui permet de tous les tester. Bonne nuit à Tous, cordialement. B. THOMAS RFL 76
