Annonces Bonjour, je suis à la recherche de notices techniques de vieux televiseurs pour un ami collectionneur. voir photo. Ainsi que de documents techniques pour televiseurs Schneider 1976-1978 Philips 1975-1979 Telefunken 1976-1978 et pathe marconi 1976-1978. Merci.
Bonjour voisin du 37
Tu as pour commencer le schéma du Chassis 40 de SCHNEIDER/TEVEA/ARPHONE
châssis 6105 ►https://archives.doctsf.com/tv-schneider-arphone-tevea-chassis-6105-annees-1970/d90544
châssis 6206 ►https://archives.doctsf.com/tv-schneider-arphone-tevea-chassis-6206-annees-1970/d90580
D’une manière plus générale, tu peux en trouver d’autres en te promenant dans la rubrique Docs & Schémas ou Modèles & Marques
(bandeau noir en entête du forum)
Je pense que Schneider 1976-78 c’est la même chose que Philips-Radiola de la même période ?
Merci!
Merci
à partir de 1976, oui
en noir & blanc, après le châssis 40 précité, il y a eu le châssis 50 (techniquement très identique) puis le châssis 80 en 1975 (entièrement transistorisé de triste mémoire car bourré de « bugs » corrigés par le technico-commercial qui passait de magasin en magasin pour informer des modifications et « corriger » le schéma !). Il a été suivi du châssis 60 qui n’était autre que le châssis « G » de Philips/Radiola. (retour à un châssis mixte transistors et tubes)…Enfin les références « Schneider » se sont terminées avec le châssis 61 correspondant au châssis L’ de Philips, entièrement transistorisé.
en couleurs, après le CL5 tout à tubes (qui apparemment était une émanation de chez Arphone), il y a eu en 1969 le châssis 5211/5212 mixte transistors (en éléments discrets) et tubes, suivi en 1972 du châssis 070 (techniquement assez similaire avec une seule platine HF/Luminance/Chrominance/BF et sa propre alimentation stabilisée). Il a été suivi en 1974 par le calamiteux 110° « impérial/sidéral » à platines interchangeables et qui a en partie « ruiné » Schneider. Son successeur a été le châssis 210 (à identification lignes) en 1975 dont la carrière fut assez courte, remplacé en 1976 par le châssis 310 qui était le TVC7 Philips/Radiola et le châssis 410 , TVC8 Philips/Radiola pour les petits écrans (tous deux « AN » à identification trame).
Pour être complet, avant le TVC8, courant 74/ 75, Schneider avait commercialisé un 51 cm dont le châssis était du Barco (platines enfichables interchangeables)
1 « J'aime »
Bonjour
Aux amateurs de TV.
Est-ce que ce type de doc. peut vous intéresser ?

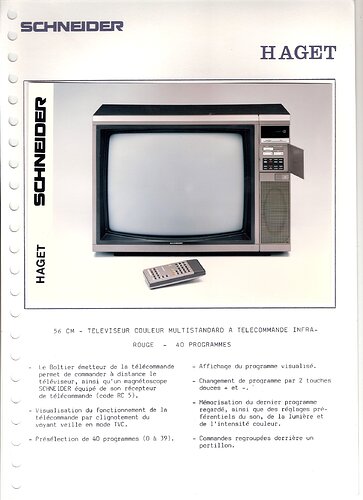

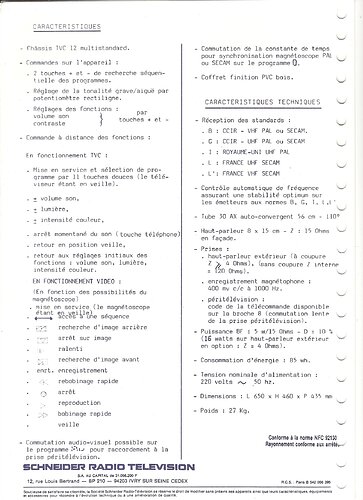

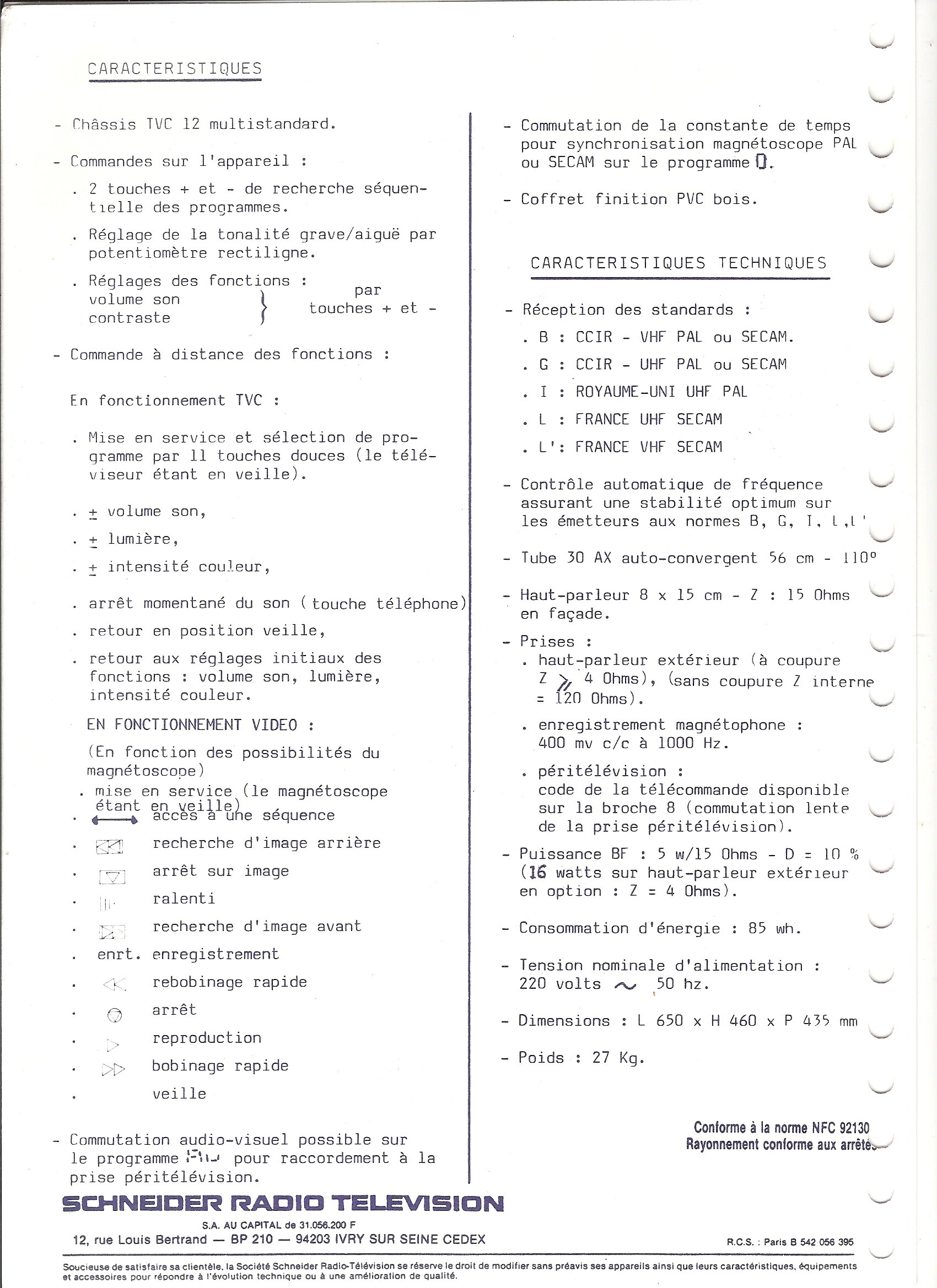

Sur ce type de fiche :Au recto,une belle photo,au verso les caractéristiques (on peut améliorer la lecture ? le document est très bon…)
Il y a quelques temps j’ai envoyé par MR @Jean-Michel_Bourque une partie de cette doc. mais le papier ça pèse…
Il me reste donc plusieurs classeurs Schneider sur tous types d’appareils(radios,amplis.,tuners,magnétos,auto radio,TV,…)
Pour certains TV la doc.est complète :Schémas,implantation,composants ,platines…)
A+
Fernand
Bonjour est-ce possible de vous joindre par mail? Merci!
Ok
Voir MP
A+
Fernand
Oui mais là on est dans les années 50 avec des téléviseur américains …
Depuis mon dernier post, j’ai mis en ligne plusieurs docs, il suffit de taper « châssis xxx » dans « modèle » pour les trouver
Schneider ► châssis 210
Thomson / Continental Edison / Brandt ► châssis D12
Philips / Radiola / Schneider ▼
TVC7, TVC8, TVC11, TVC12, TVC14
que je complête régulièrement
2 « J'aime »
Bonjour,

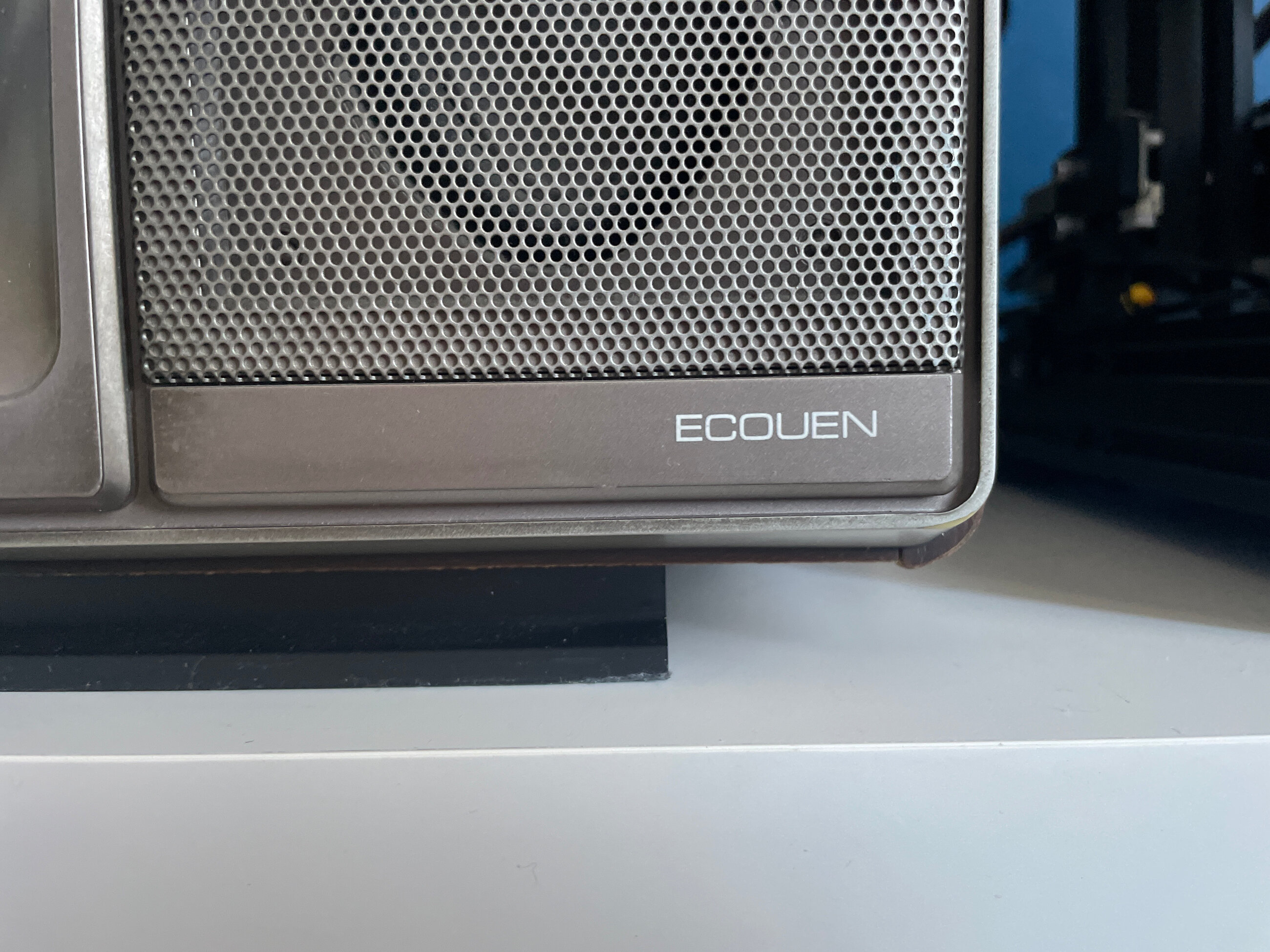

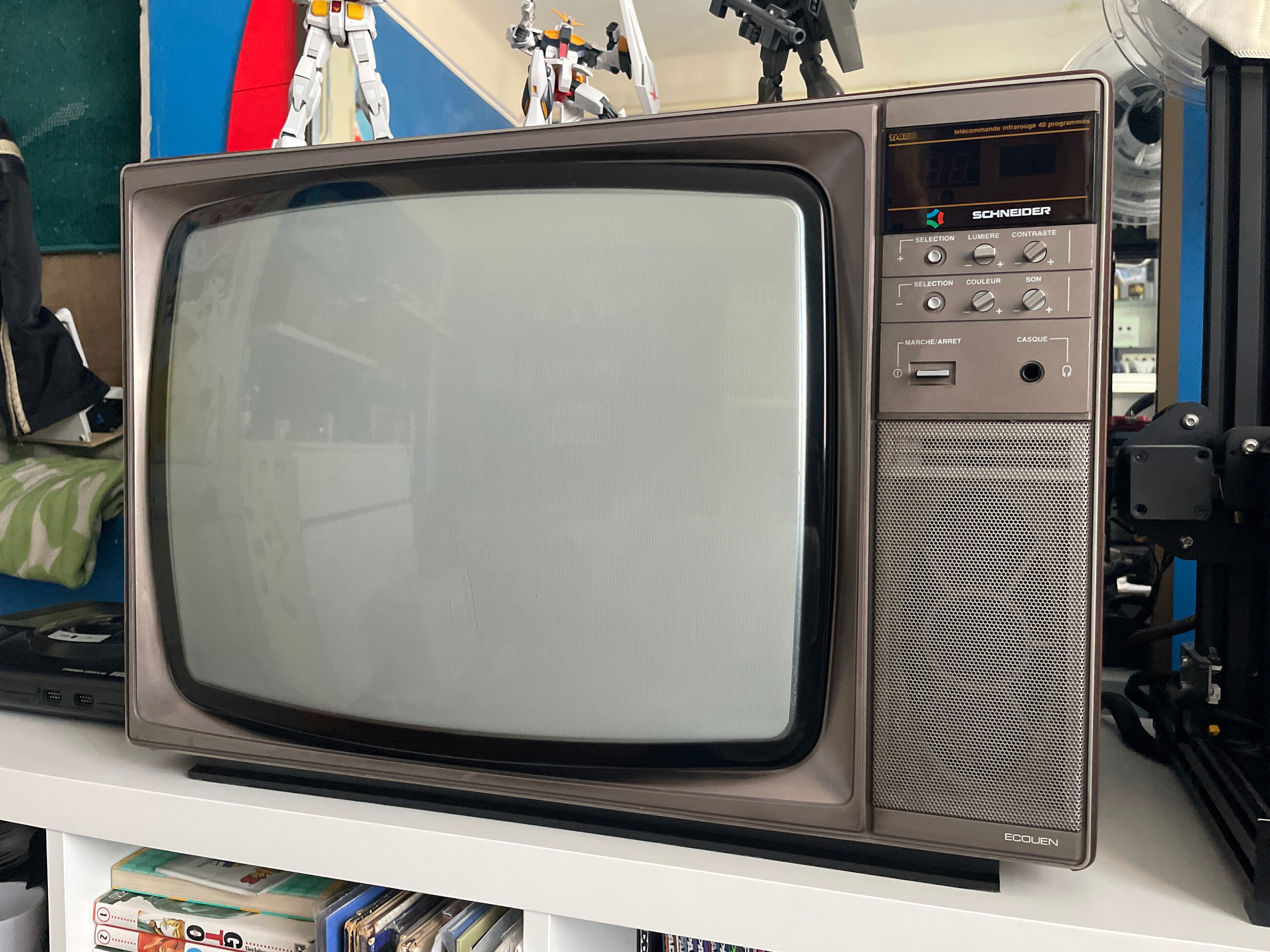

Je me permets de vous contacter concernant vos doc techniques Schneider. J’ai fait l’acquisition d’une TV Schneider Ecouen et je me demandais si vous aviez en votre possession des manuels en lien avec cette machine.
Cordialement.
Bonjour
Ecouen, c’est le modèle ?
Il faudrait me donner un peu plus de renseignements, année…pour faciliter les recherches
A+
Fernand
Oui il s’agit bien du Modèle Ecouen. Malheureusement, pour ce qui est de la date, je n’ai pas trouvé grand-chose. Vu le style, je dirais qu’elle est des années 80.
Merci de votre réponse.
OK je vais regarder, avec les photos c’est mieux..
1 « J'aime »
Bonsoir

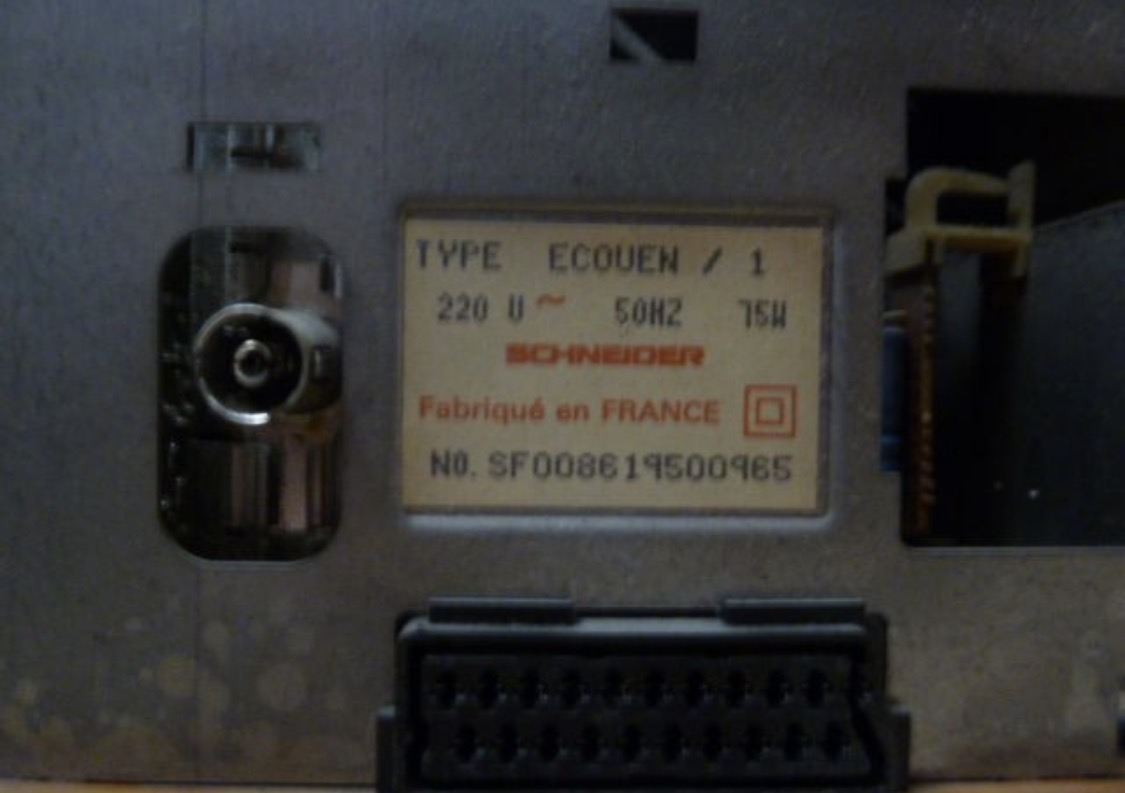

Schneider Ecouen /1 = Radiola RP612 45/1
je dirai châssis TVC14 de 1986
2 « J'aime »

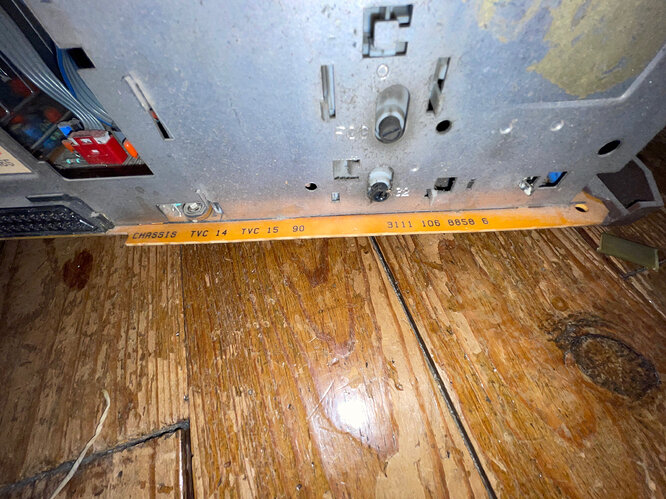

Le Schneider Ecouen d’après sa gueule arrière me semble un TVC14…
Le numéro de série indique qu’il date de 1986.

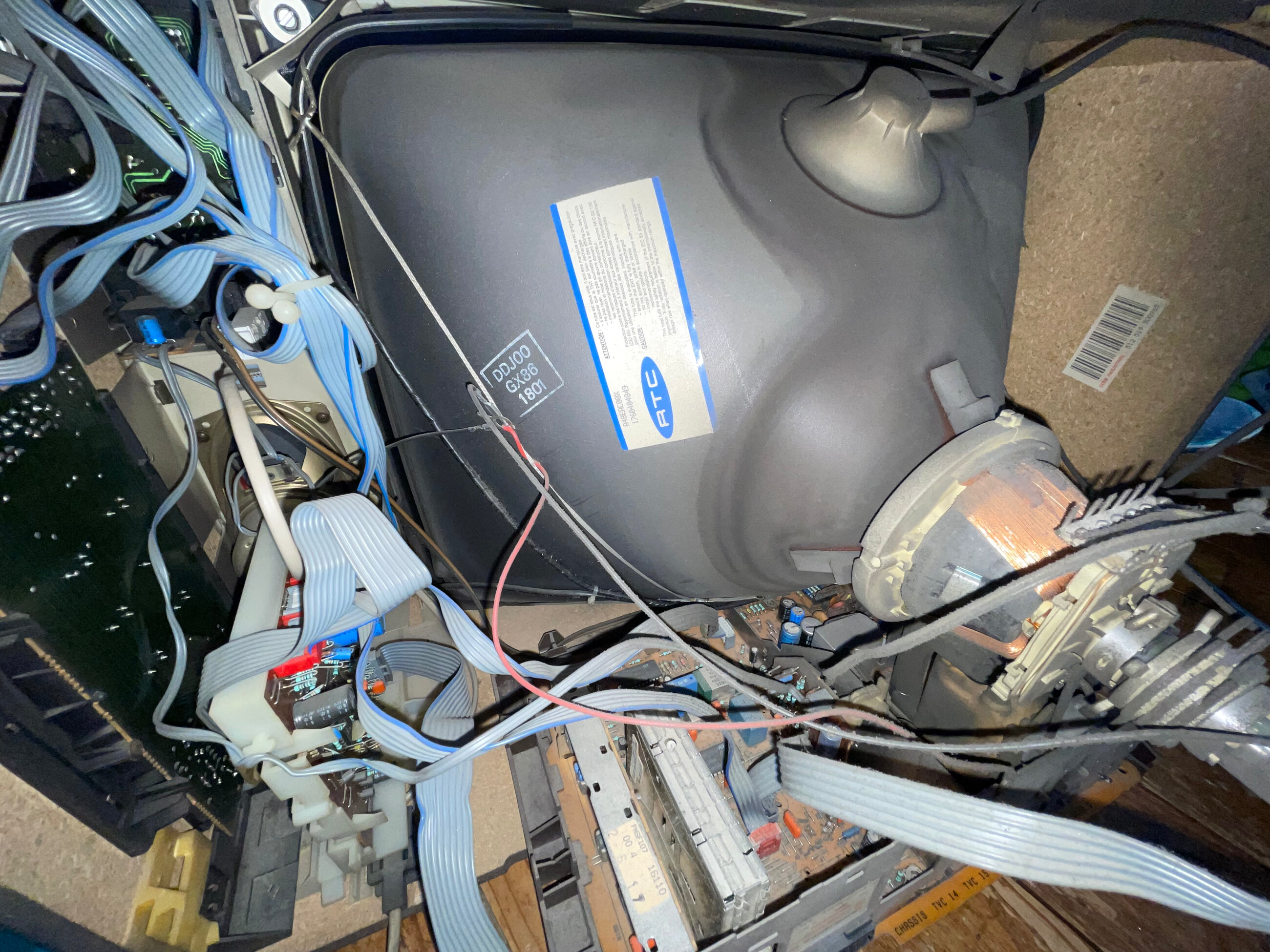

Le tube serait un 30AX 110° si 56 ou 66 cm : A56/66-540X Philips/RTC ou un autoconvergent 90° si 51cm genre A51-470X en Philips, RTC.
1 « J'aime »
