En relevant le schéma, on voit que c’est un montage « neutrodyne », très connu aux USA, très rare chez nous car difficile a mettre en oeuvre avec nos 2 gammes PO/GO.
Le principe est la neutralisation de la capacité grille/anode de la lampe HF, ce qui permet d’utiliser 2 circuits accordés (1 sur la grille et 1 sur l’anode) sans risque d’accrochage. D’ou l’avantage d’avoir une grande sélectivité.
Bonjour,
Félicitation pour cette trouvaille !
Très belle construction (amateur ?), et très bien conservé !
Y-a t’il des marquages (connus) sur la face avant ?
Cordialement.
JLouis.
Bonjour Jean Claude
Décidément tu fais toujours quelques trouvailles particulières aux puces d’Albi.
Un peux trop loin pour moi, car il doit falloir y faire un tour toutes les semaines .
Cordialement
Fernand
Bonjour Fernand et J Louis.
Intéressantes les puces d’Albi, mais il faut se lever tôt.
Le poste n’a pas de marque, le schéma est très simple, les lampes sont bonnes. Seul le transfo BF est HS.
toujours le même but , réduire les capas parasite du bobinage
il est chouette celui la
un genre de gabion dont je n’ai pas bien compris le principe de bobinage
on doit trouver la technique dans de vieux bouquins de radio

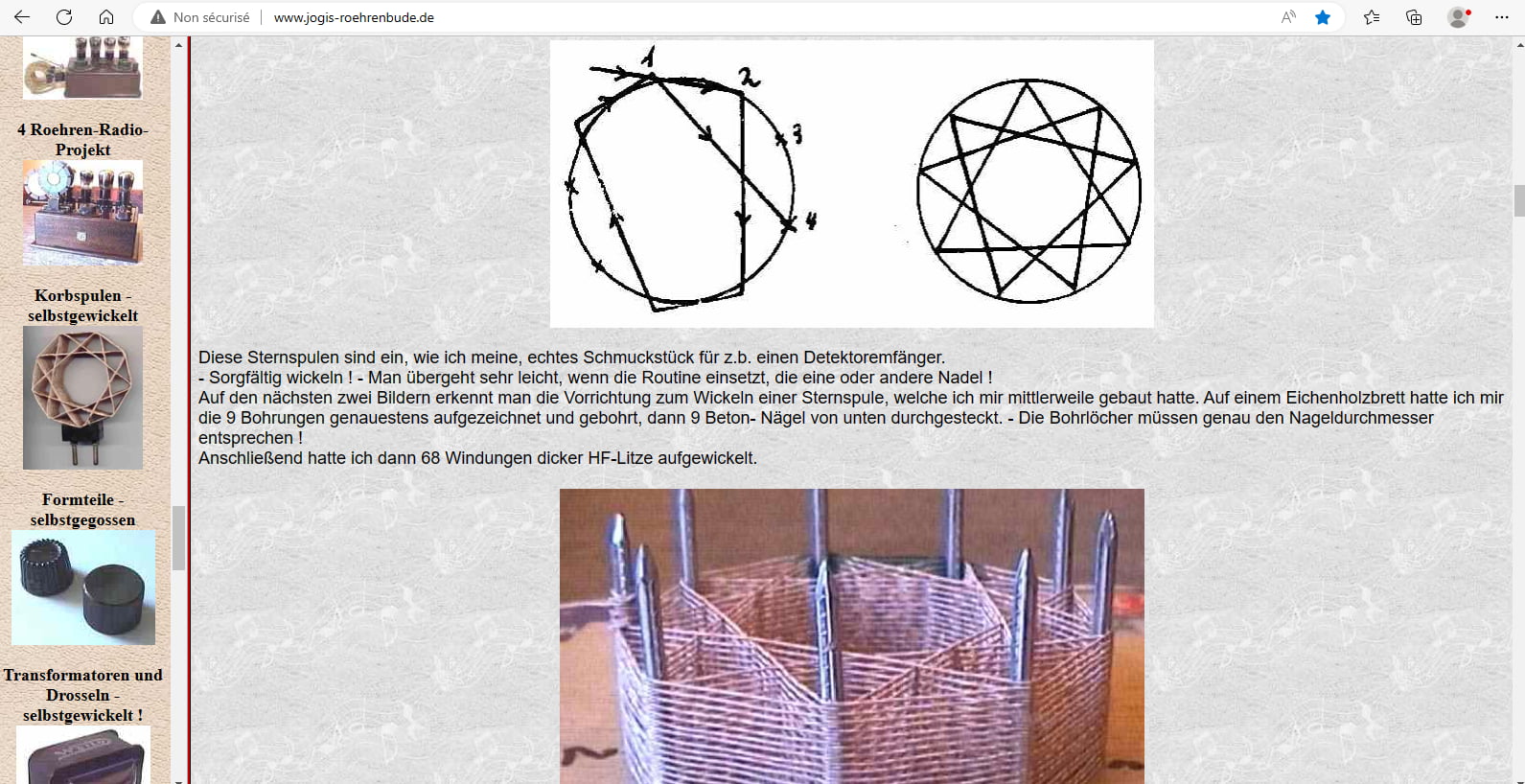

On trouve quelques images et probablement une descripton (en allemand) sur le site Jogis Rhorenbude…
Désolé, je ne sais pas inserer des liens avec mon portable…
Belles gravures…L’aspect de l’intérieur du bobinage de gauche a l’air un peu fantaisiste…pourquoi cet aspect en huit…?
Je pense qu’en fabrication amateur,il ne faut pas lesiner sur le vernis, pour que tout ca se tienne…
A essayer…
