Recherche vue éclatée magnétophone ITT SL 500

Documentation
1

Bonsoir a tous,
Je recherche la vue éclatée du magnétophone ITT SL 500.
Merci d’avance pour votre aide !

2

Bonsoir,

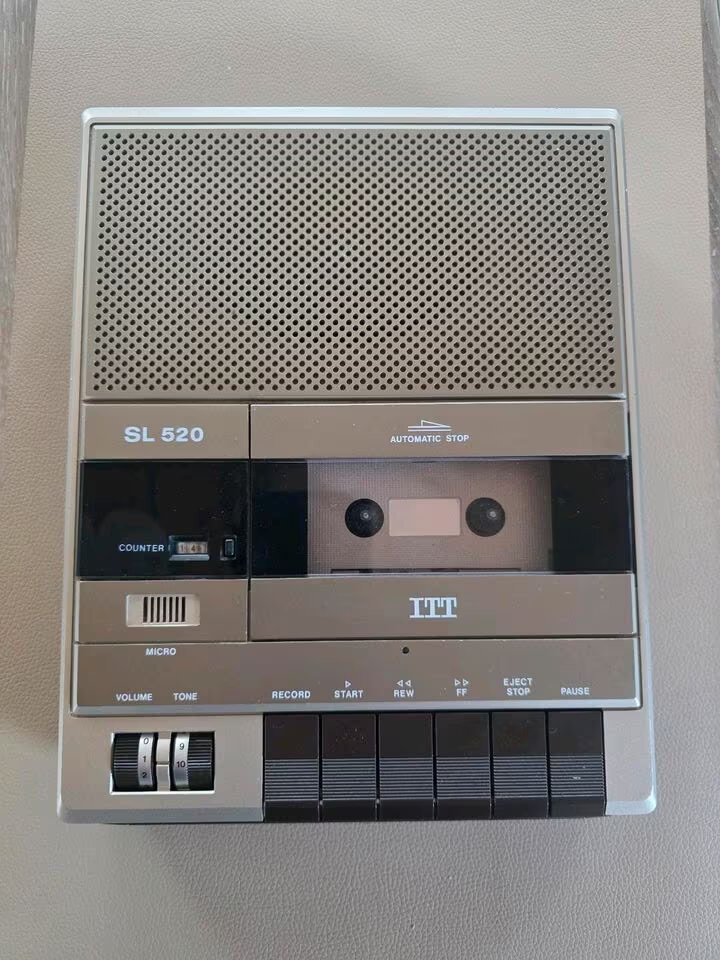

Pour déjà voir de quoi il s’agit.
http://antique-autoradio-madness.org/Mini-k7/mini-k7-portables/mini-k7-(P)ITT-SL-500_1.htm

image720×960 142 KB

Le schéma est facile à trouver. Pour une vue éclatée cela risque d’être moins évident. :roll_eyes:
itt_graetz_sl_500_sm.pdf (1,4 Mo)

3

Bonjour Jean-Pierre, oui c’est bien ça. Effectivement pour le schéma c’est pas trop difficile, mais pour le reste ??? merci et bonne journée.
