Annonces bonsoir

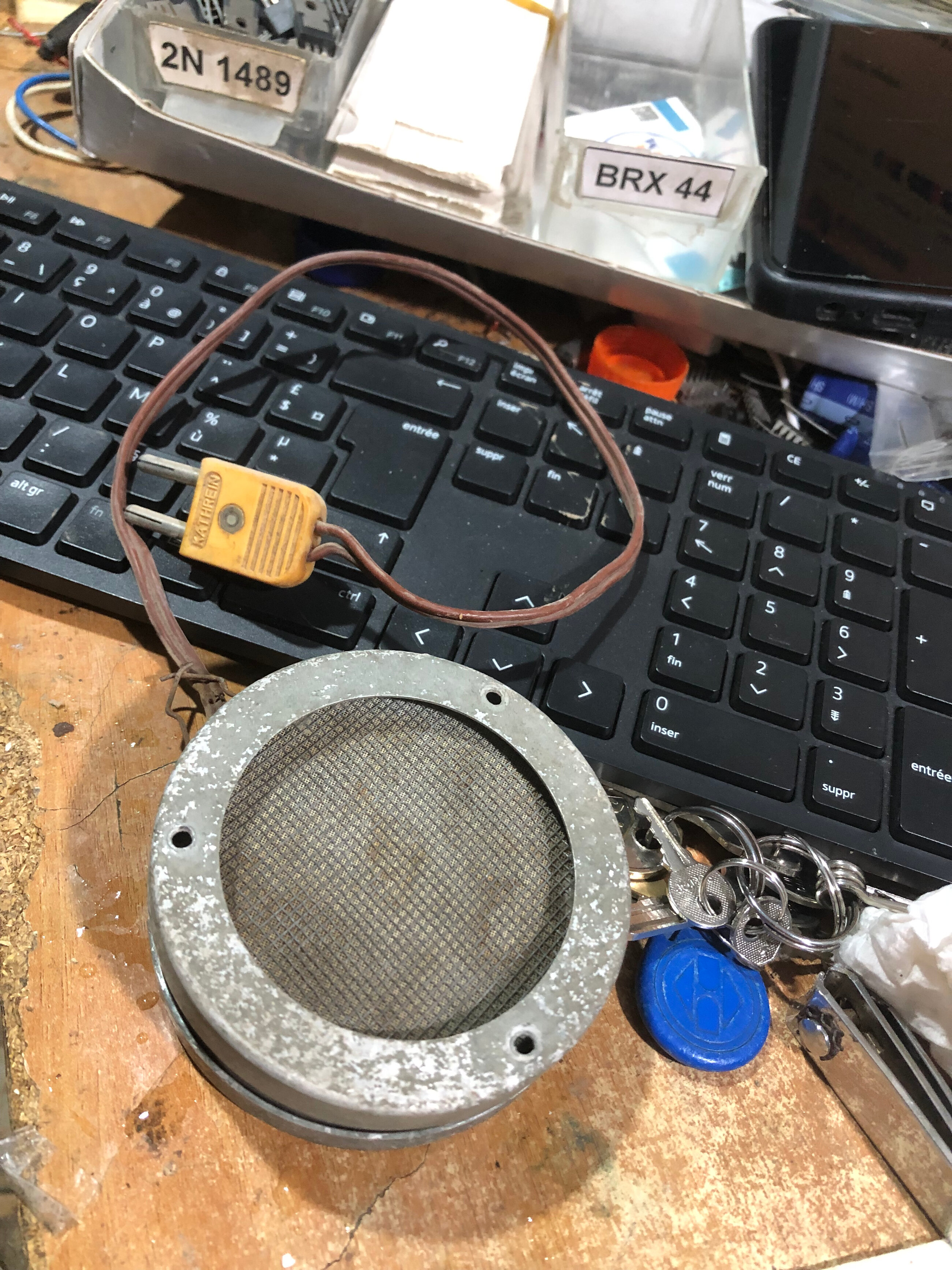

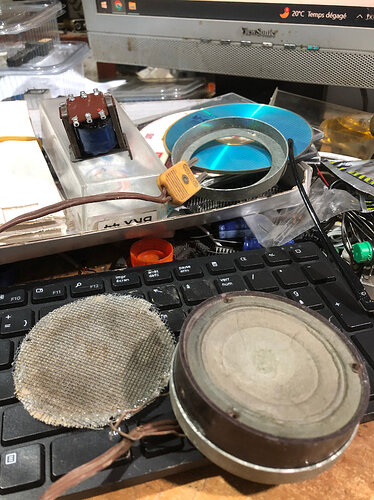

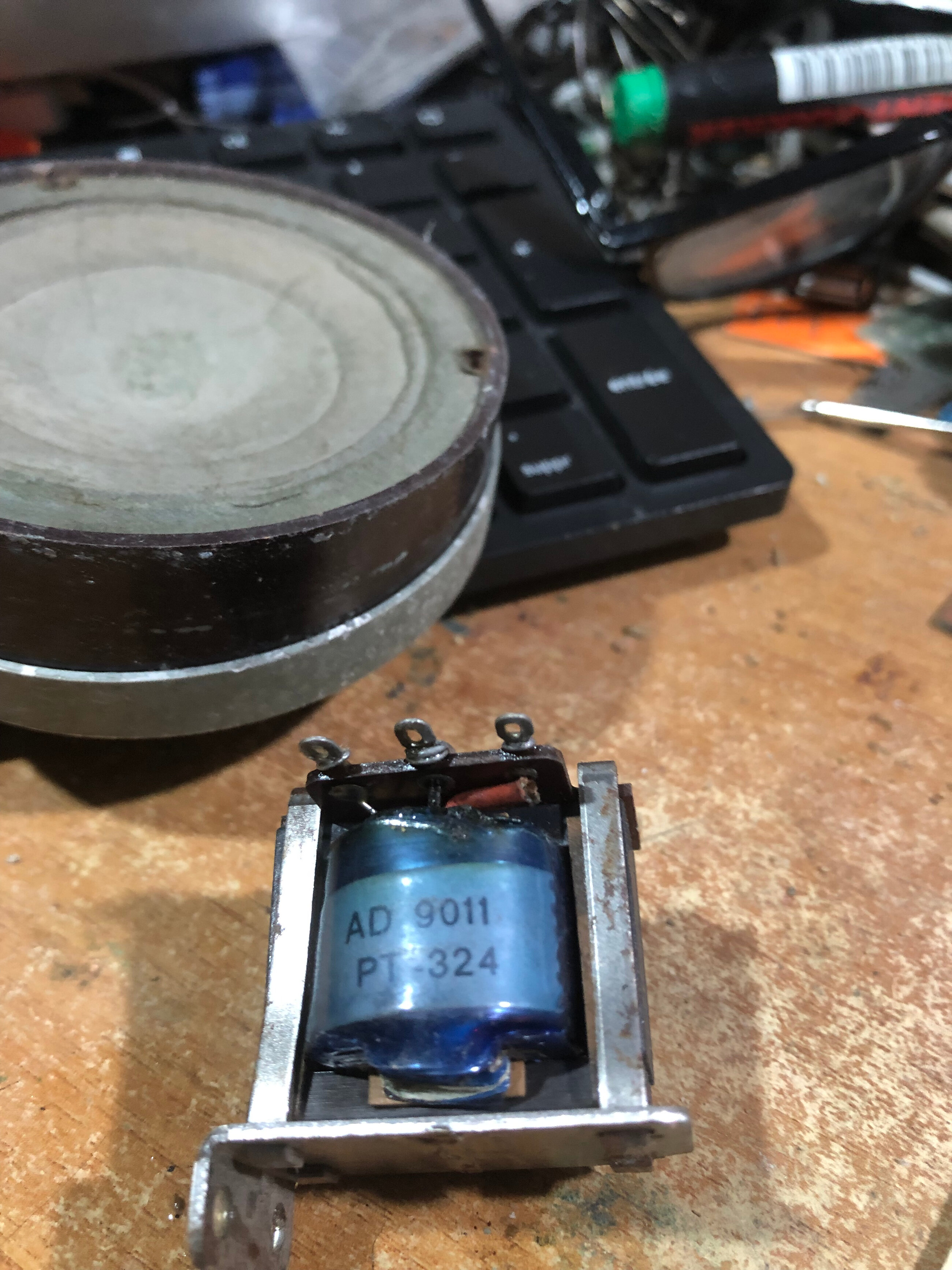

des infos sur la piece ?
micro ? il y aurait un fil blindé
Tweeter ?
non apparament un hp
Je pense aussi à un tweeter (vu l’aspect, et le fil méplat non blindé)…Mais ça pourrais être un micro à charbon (dont la faible impédance, le niveau de sortie élevé, et la bien médiocre musicalité, peuvent se passer de fil blindé !)
Bonjour,

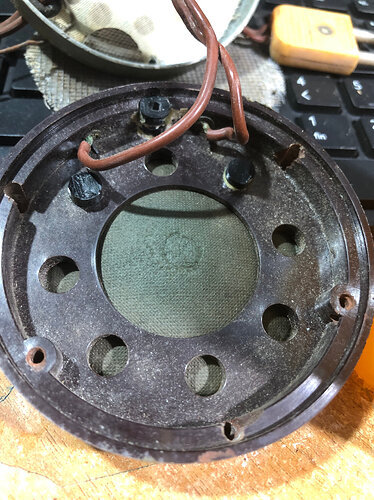

Pour l’objet rond non identifié : le tweeter, et le micro à charbon, restent tout deux plausibles !
(Un tweeter , si il est électrostatique ou piézoélectrique, n’a pas d’aimant …Et un micro à charbon non plus )

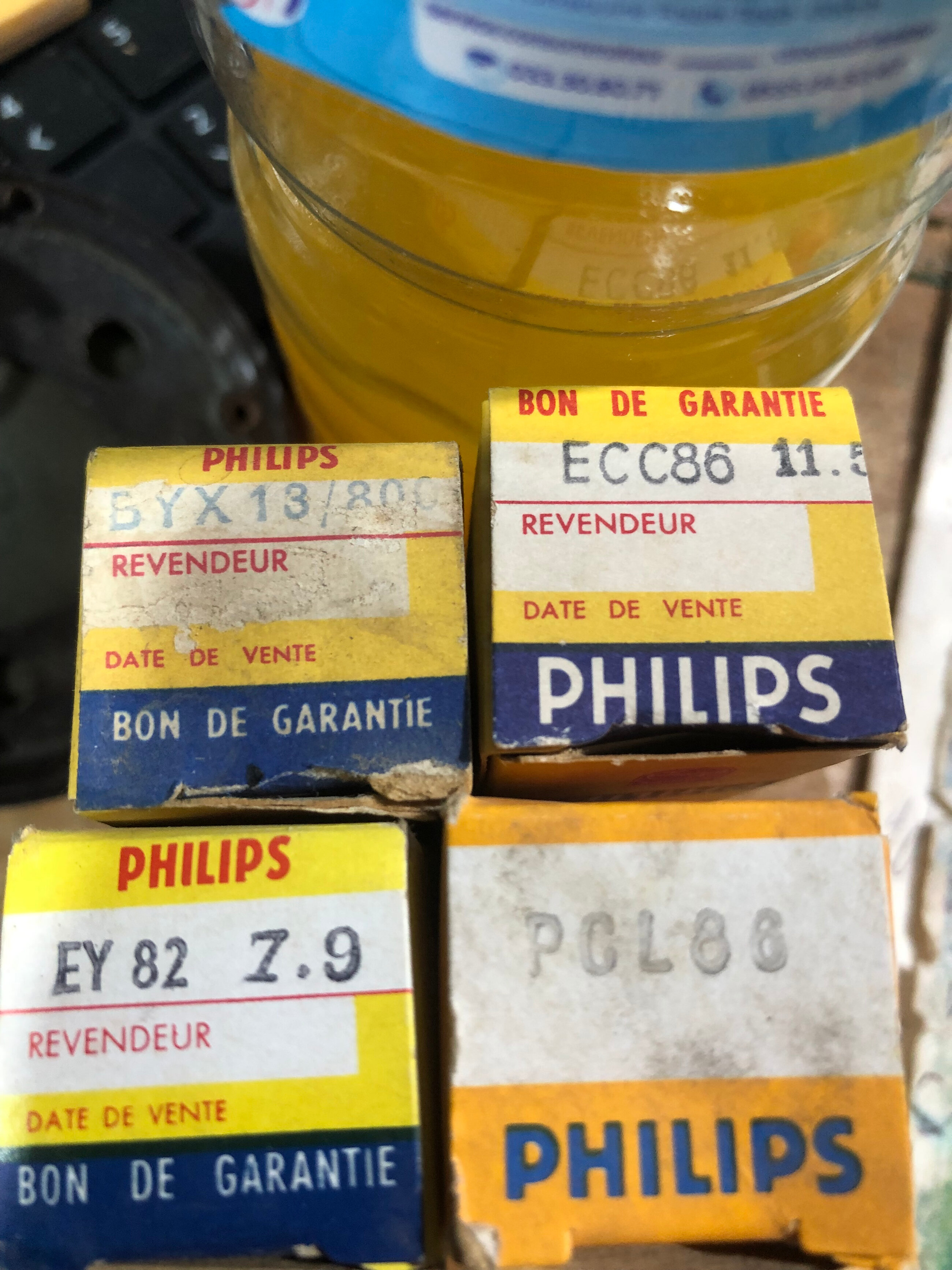

Pour les boites de lampes, la BYX 13/800 n’est pas une lampe mais une ancienne diode semiconductrice
(a l’époque, la plupart de ces anciens semiconducteurs étaient conditionné à l’unité et dans les mêmes cartonnage que les lampes pour les gros modèles car ici c’est une grosse diode, ou dans des cartonnages de même présentation en plus étroits pour les petits semiconducteurs genre AC128, OA90… C’étais luxueux pour faire ça, mais ces semiconducteurs étaient à l’époque souvent un luxe assez couteux !)
electrostatique tres probablement
on doit mesurer l’infini a l’ohmmetre etre les deux fils si j’o bien vu
Il y a en plus un cordon et une prise mâle pour le branchement sur le secteur! Je me suis toujours demandé pourquoi les doubles prises femelles Antenne/Terre,PU, HPS en support bakélite avaient un écartement et un format identique à celui des prises du secteur? Un léger décalage au moins dans l’écartement aurait été plus judicieux pour la sécurité même s’il fallait bricoler un improbable cordon secteur mâle/mâle pour forcer le branchement de l’appareil du secteur sur l’une de ces double prises .
Patrick.
1 « J'aime »
Non, ce n’est pas une prise secteur, c’est une prise plus petite qui n’a pas l’écartement de 19 mm ni le diamètre de 4 mm des broches. Ce genre de prise était utilisée sur certains électrophones à HP détachable dans les années 60.
Pour les prises A/T, PU et HPS au standard des fiches banane et à l’écartement des prises secteur, il aurait fallu être sacrément tordu pour faire un cordon mâle-mâle à brancher sur le secteur !
Par contre au début des années 70 j’avais fait un transfo pour train électrique à sortie sur prises banane, mon fils (qui avait 3 ans) n’a rien trouvé de mieux que de brancher le cordon pour alimenter les rails directement dans une prise 220V (sans éclisses à l’époque) !
La loco a grillé mais heureusement il n’a pas touché les rails …
Bonjour,
En fait comme sa marque l’indique c’est une fiche du fabricant d’antennes allemand Katherin, à la norme des entrées d’antenne 240 - 300 Ω symétrique des téléviseurs en VHF et UHF européen des années 60 (hors la France et le Royaume Uni qui utilisaient déjà du câble coaxial) et des récepteurs de radio européens pour la FM.
Cet écartement avec des fiches de 4 mm de diamètre a également été utilisé pour la sortie haut-parleur sur les autoradio Blaupunkt des années 60 - 70, c’est justement sur un de ces autoradios que ce haut-parleur était je pense connecté à l’origine.
Je ne savais pas que les fiches d’antenne 300 Ω de l’époque avaient existé avec des pins à section ronde d’un diamètre aussi important.
J’en connaissais des allemandes avec des pins à section carrée (Hirschmann) et des françaises à section ronde de diamètre beaucoup plus petit (moins de 3 mm).

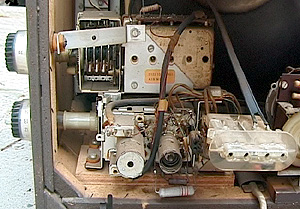

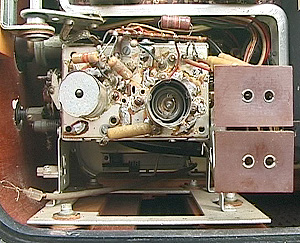

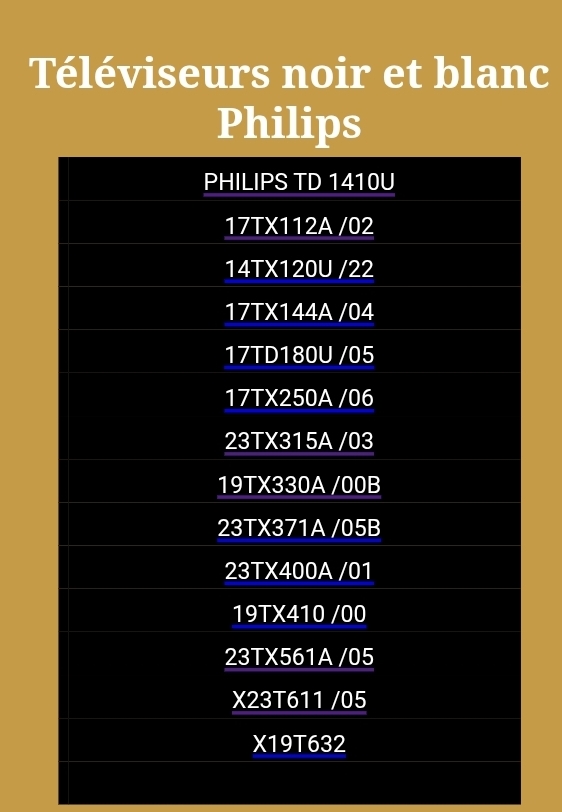

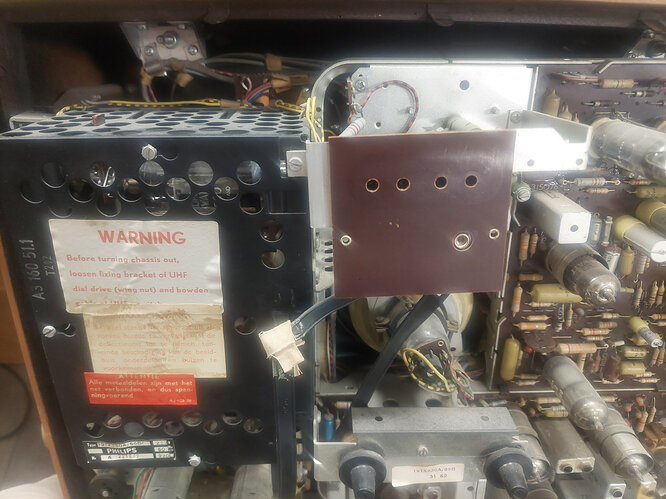

Voir les photos de ces téléviseurs Philips :

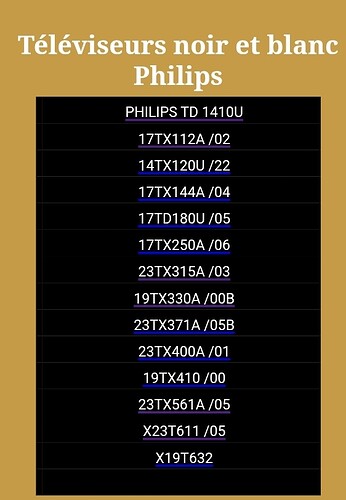

Selon cette liste :
Sur le site de :
Et les constructeurs allemands utilisaient les mêmes connexions, jusqu’à l’arrivée des prises et fiche IEC à la fin des années 60, vers 1968 environ
Mais d’autres fabricant allemands ont eu les deux types de fiches broches de 4 mm et broches de 3 mm en parallèle.
1 « J'aime »

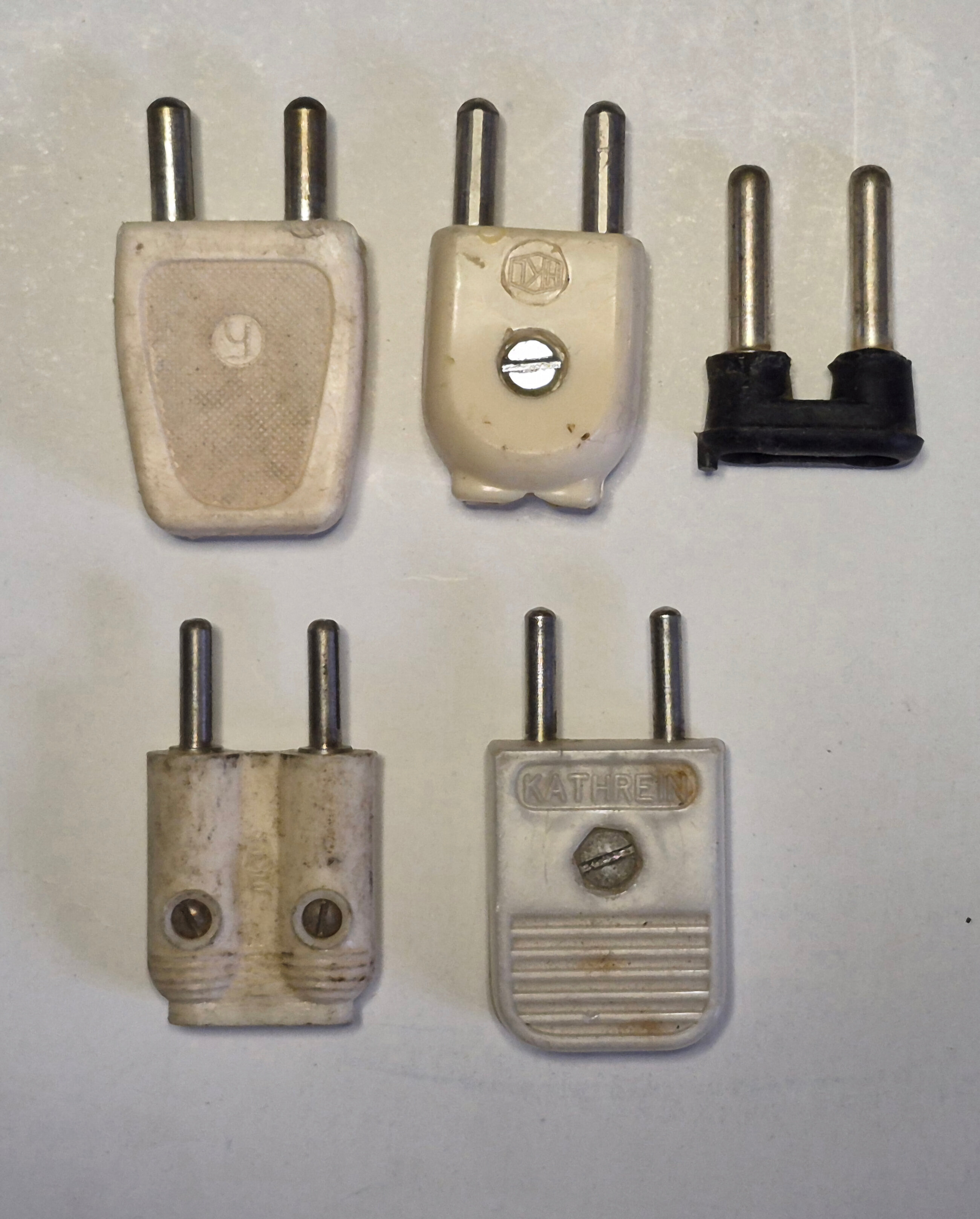

Quelques modèles de fiches d’antenne 240 - 300 Ω issus de mes tiroirs.
- 3 avec des broches de 4 mm de diamètre.
- 2 avec des broches de 3 mm de diamètre.
1 « J'aime »
OK, merci mais avec des diamètres aussi importants et un écartement aussi faible, l’impédance de 240 ou 300 Ω était loin d’être respectée !
Bonjour,

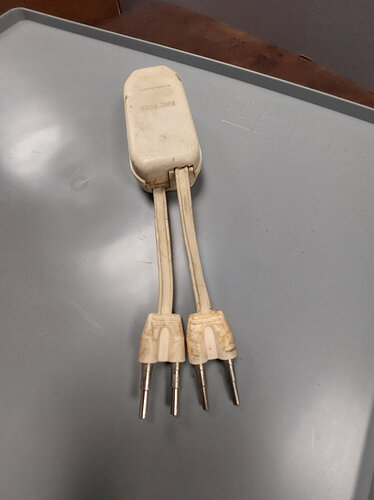

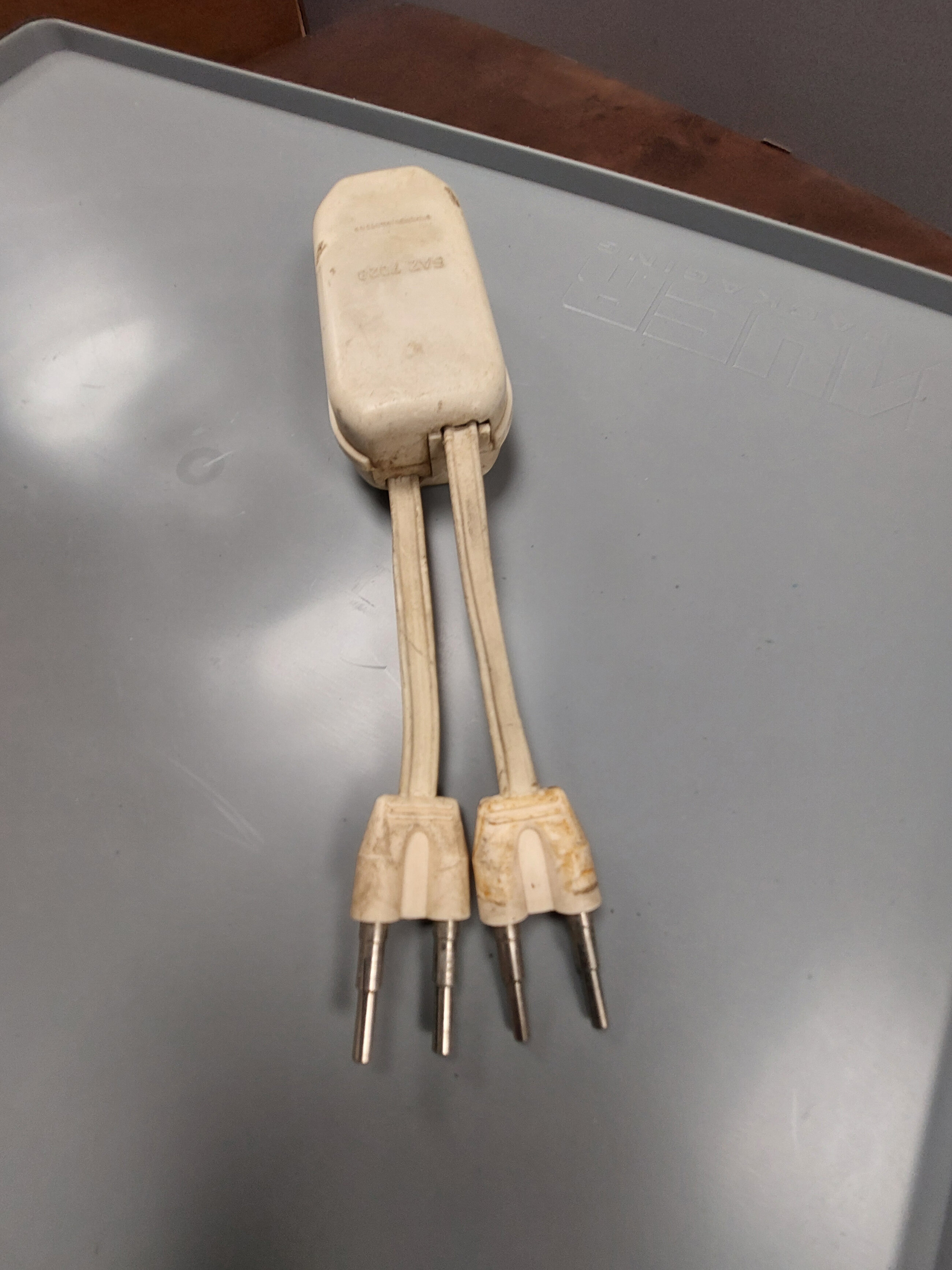

il y avait aussi les connecteurs « bi-norme »
3 et 4 mm. Ici un translateur 60/300 ohm VHF-UHF Siemens présent derrière les TV européens avec entrées 300 ohm.
1 « J'aime »
Ben dis donc, pour utiliser la partie 4 mm, il fallait être sûr qu’il n’y avait rien derrière la prise !
Ou couper la partie 3 mm, ça fait assez bricolo quand même.

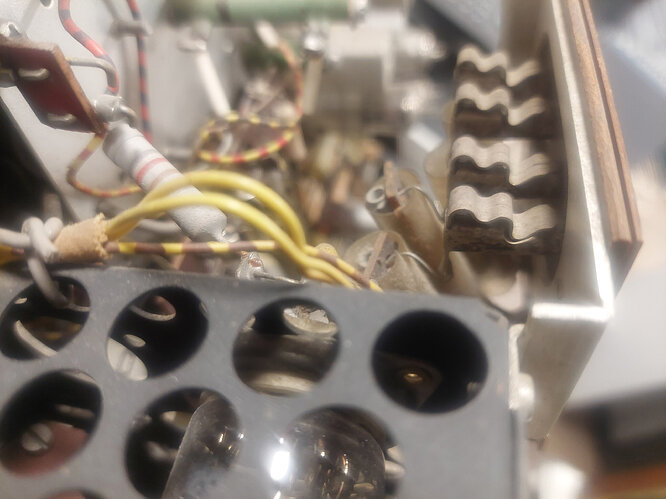

Les embases chassis 4 mm des TV étaient toujours traversantes, donc ça ne posait pas de problème.
A condition qu’il n’y ait pas de câblage trop proche derrière les prises !
