AnnoncesBonjour,

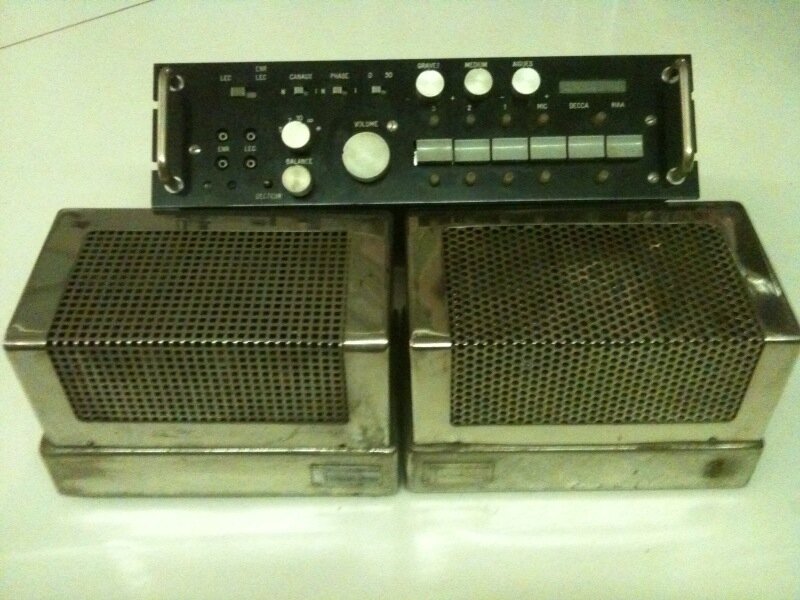

Un amateur HiFi vintage me demande le schéma de cet ensemble amplis et préampli stéréo à tubes qui doit dater du début des années 60.
Voir la photo en PJ.
Merci à l’avance,
JJG
Bonjour,
Je n’ai pas ce schéma, mais peut être pouvez vous contacter Cabasse près de Brest:
Cabasse
210 r René Descartes
29280 PLOUZANE
YLG
Bonsoir,
Merci beaucoup. Le forum Cabasse a déja permis de trouver quelques infos:
Un amateur m’a indiqué que le schéma du préampli « Grand Large » est sur l’Audiophile 22 de 1992.
JJG
C’est du N° 19 Nouvelle série dont il s’agit. Rubrique : Naguère

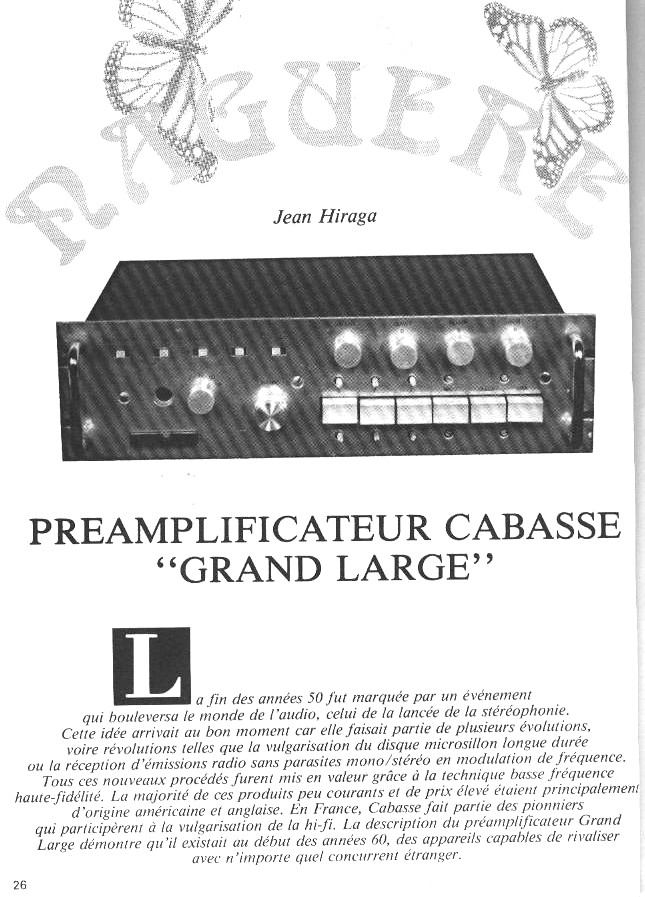

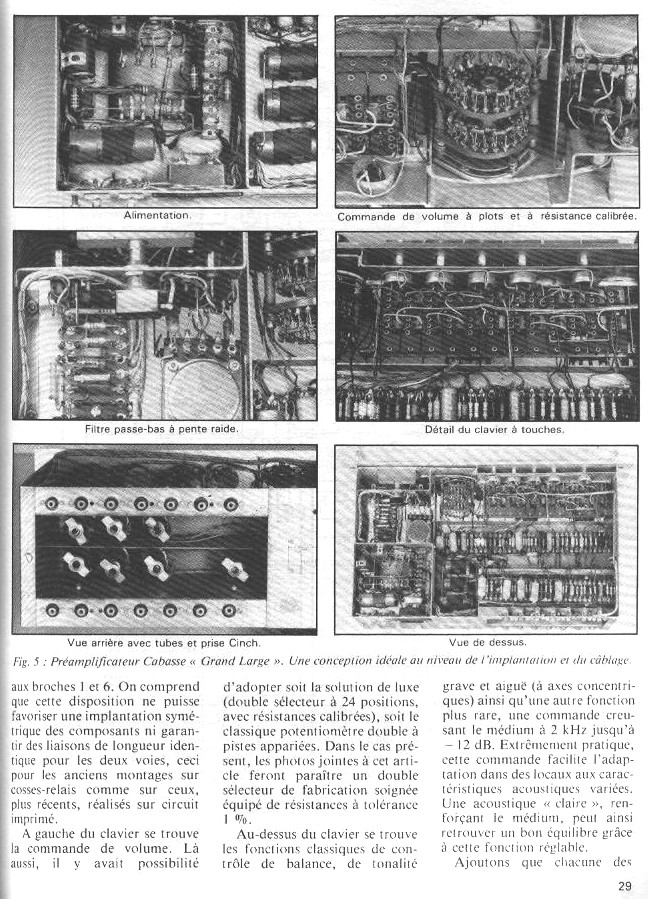

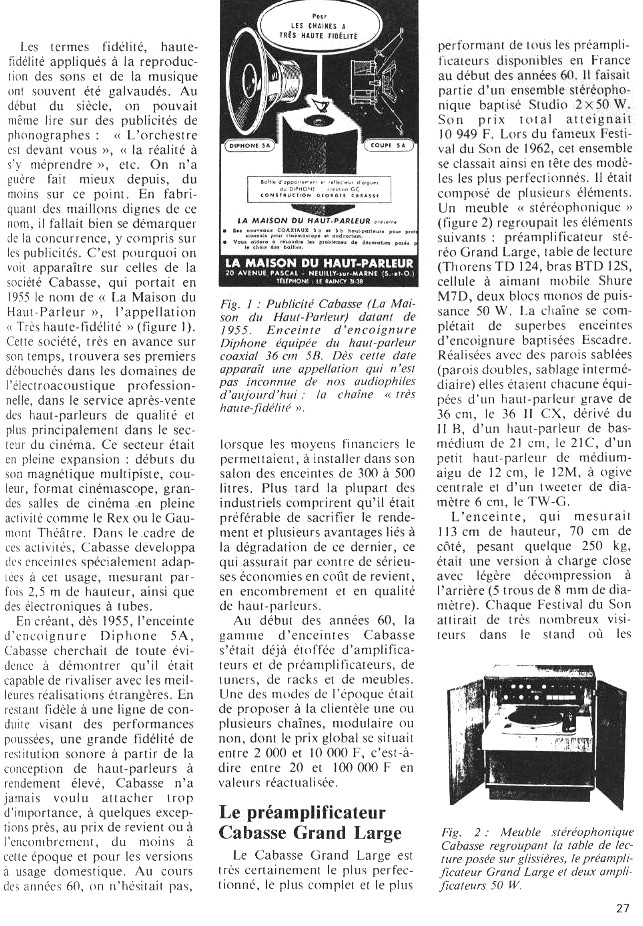

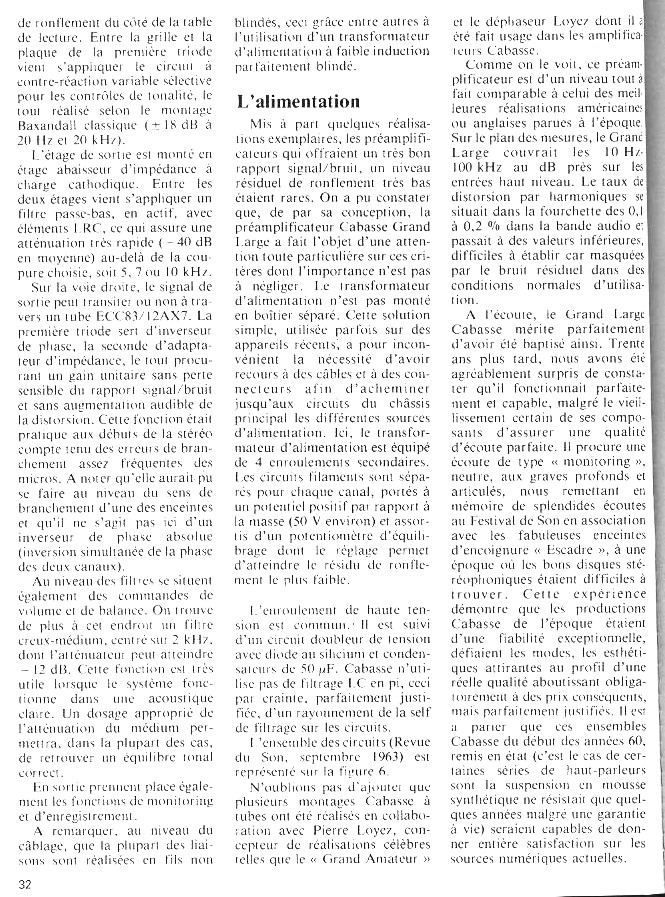

Voici l’article sur ce préampli. Quant aux blocs ampli, malheureusement je n’ai rien.
Suite …

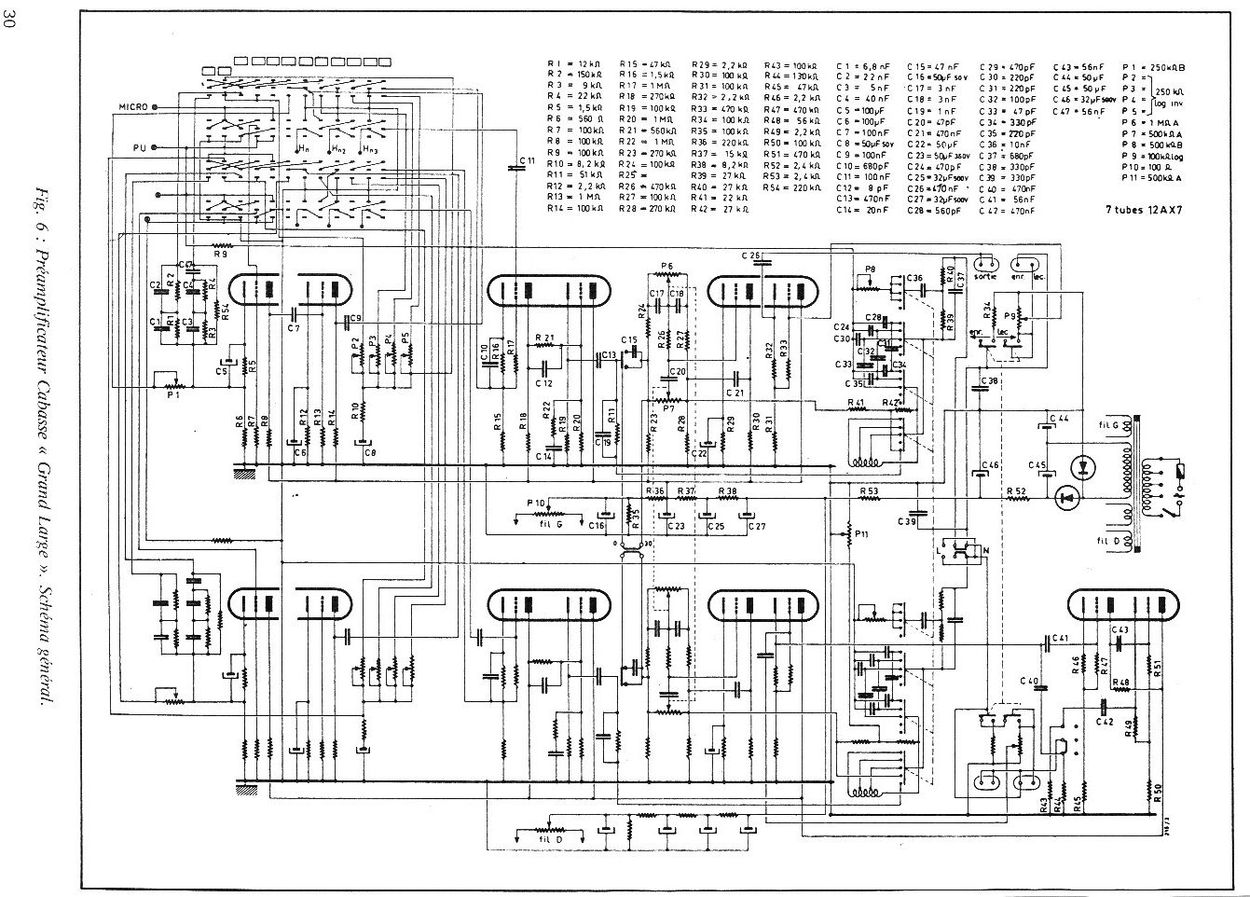

Et enfin, le schéma.
NB: je n’ai pas mieux comme définition, mais cela reste lisible…
Bonne lecture !
Merci beaucoup Daniel pour ce dossier sur le préampli.
Un amateur éclairé m’a indiqué qu’il y avait quelques erreurs sur ce schéma de l’Audiophile.
Il faudrait donc essayer de retrouver la version publiée dans la revue du son au début des années 60.
En ce qui concerne les amplis, il s’agirait d’un classique montage Loyez utilisant des EL34.
Cordialement,
JJG
Bonjour,
Si ça peut intéresser, j’ai le schéma du préampli « Grand Large » de Cabasse. Il ne vient pas de la Revue du Son ni de l’Audiophile, il vient de chez Cabasse. Il est daté du 18-12-1962. Je peux le scanner.
M.L.
Voila une très bonne nouvelle. Je vous adresse mon mail en MP.
Merci à l’avance,
JJG
Voici mis en évidence le problème de la documentation que nous avons tous : les erreurs volontaires ou non dans les schémas !
Il y a : l’erreur typographique, l’erreur de recopie de schéma ou de valeurs de composant, mais surtout la volonté du constructeur des appareils, surtout destinée à tromper la concurrence.
Il y avait aussi celle des revendeurs de kits qui,elle, était ciblée sur les amateurs reproduisant les schémas des revues sans passer par leur comptoir de pièces détachées. J’ai quelques exemples dans mes archives, où le schéma fourni avec le kit comportait outre l’article de la revue les quelques corrections manuelles nécessaires au bon fonctionnement.
On dit même que dans certains ouvrages de référence, comme le ‹ Basse fréquence et haute fidélité › ne serait pas exempt d’erreurs …
Quoi qu’il en soit, cela fait partie du ‹ sport intellectuel › lors de la reproduction d’un appareil ancien. Il faut vraiment tout vérifier, comparer avec les docs officielles des tubes … rarement mais quelquefois erronées elles aussi !
Bonnes remarques. Nous attendons donc le schéma d’origine pour rétablir la vérité.
JJG
Bonjour JJ Gransard,
Bonjour à tous,
Le MP envoyé ce matin à JJ Gransard reste bloqué dans la boîte d’envoi…
Les scans, en 2500 x 2500, ne sont pas acceptés mais une résolution élevée est indispensable car le document est d’une lecture difficile.
Je peux mettre les scans sur yousendit.com (fichiers jusqu’à 10 Go) mais il me faudrait une adresse e-mail.
Ci-joint un petit bout du document
.
M.L.
Bonjour,
J’ai adressé mon mail sur votre MP.
Je pense que la meilleure solution est de le transmettre par mail.
Pour ce qui concerne le forum, il faut donc faire plusieurs images pour respecter la taille.
Merci à l’avance,
JJG
Voici les documents que j’ai sur un ampli Cabasse.
Suite
SUITE
Quelle est la référence de ce préampli ?
JJG

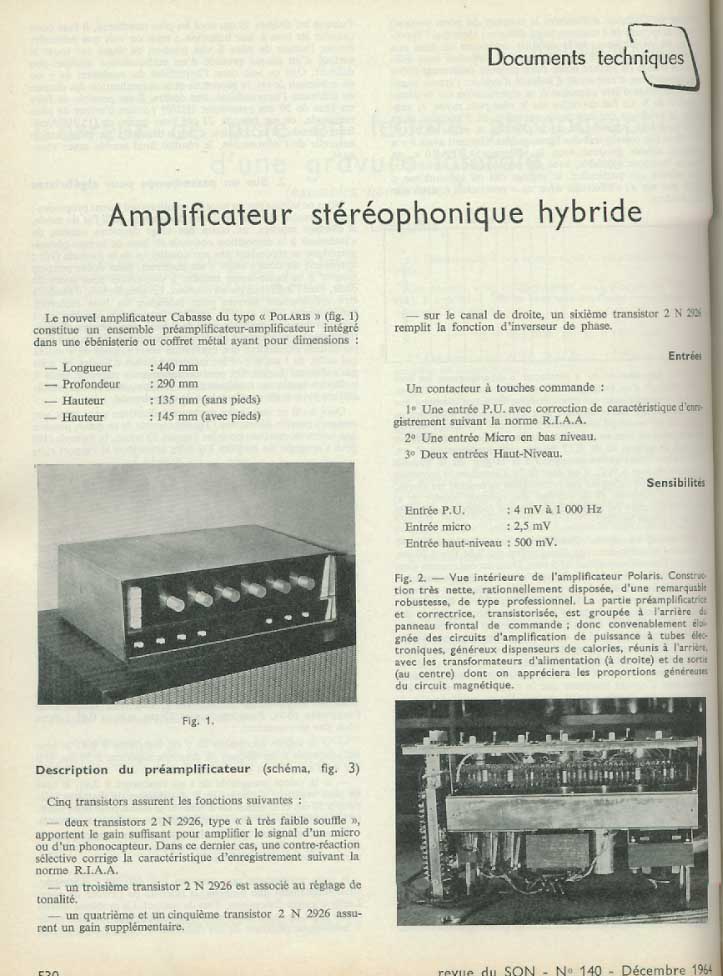

L’appareil ci-dessus est un Cabasse Polaris, apparemment plus récent que le Grand Large d’après les dates de publication dans les revues et la technique utilisée (tout tube ou hybride).

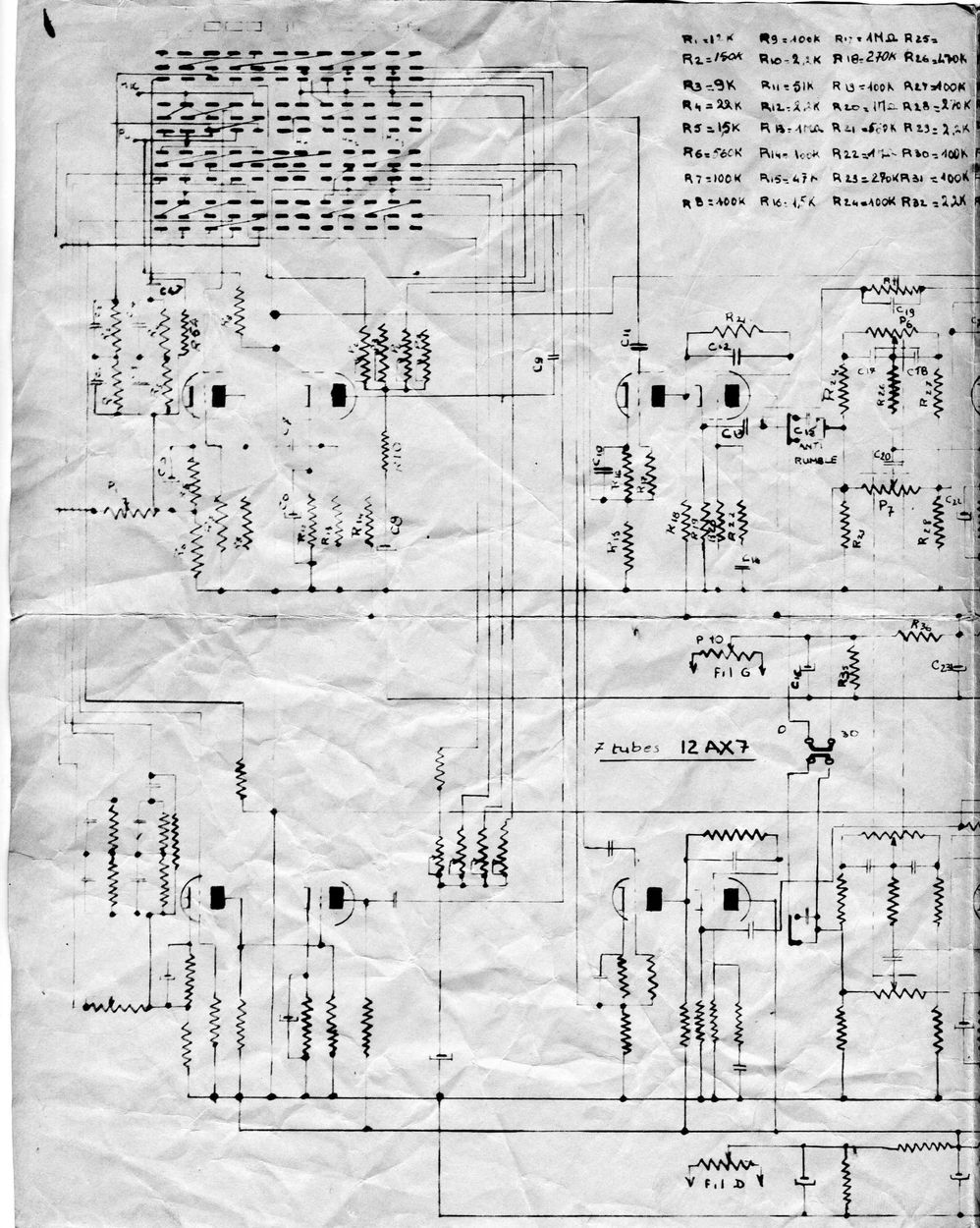

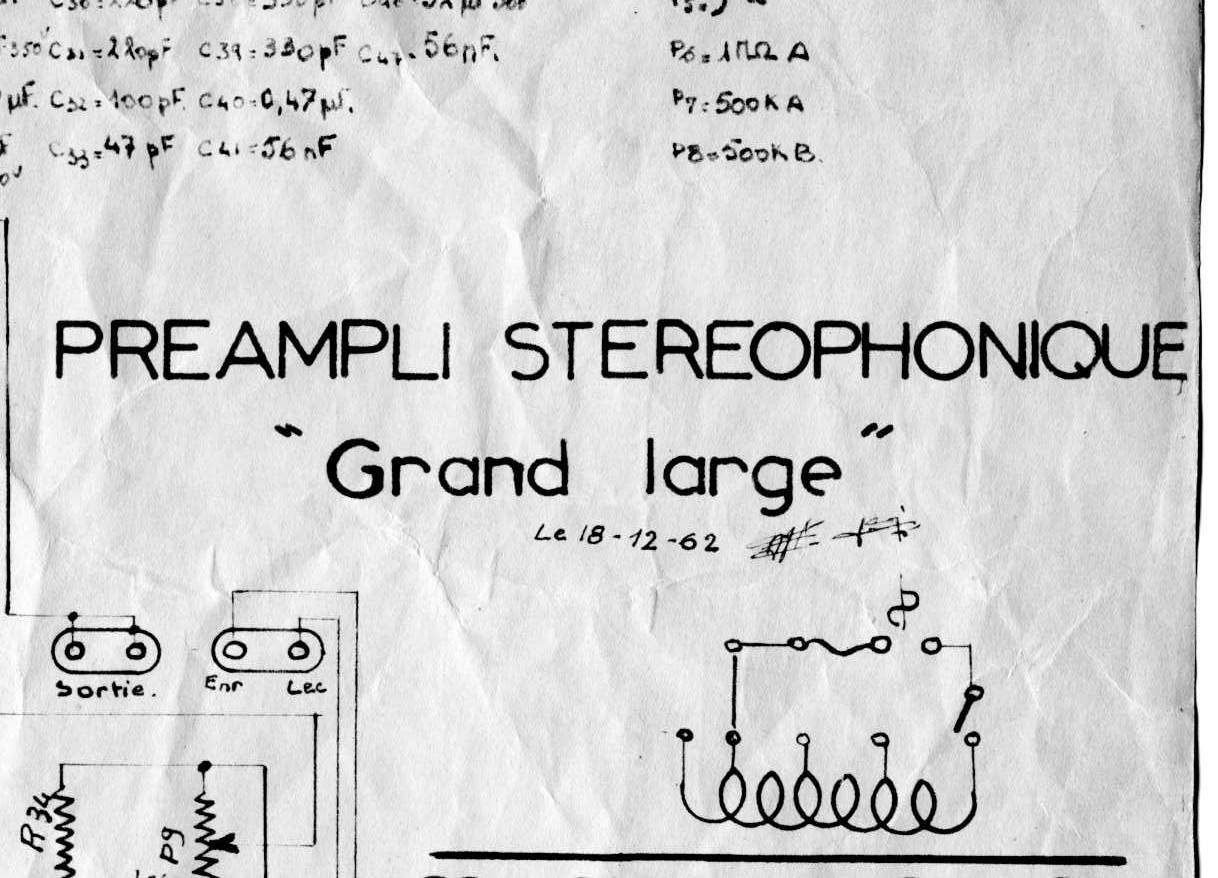

A la demande de JJG, je mets ici le schéma d’origine du Grand Large, juste ramené à une taille compatible avec ce forum :
La taille de l’image doit être au moins de 0 pixels de large et 0 pixels de haut et au plus de 1250 pixels de large et 1250 pixels de haut. L’image que vous avez envoyée est de 2040 pixels de large et 2556 pixels de haut.
J’ai renoncé à rendre ce document plus lisible : si je modifie la lumière et/ou le contraste j’arrive à enlever les traces de pliures du papier, mais j’enlève aussi des tracés de connexion, certains étant ‹ limite ›. J’avoue ne pas être un spécialiste de la retouche … habituellement je me débrouille, mais là, je n’arrive à rien de bon.
Espérons que cela sera quand même utile.
Merci Daniel .
Avez-vous trouver les valeurs différentes entre le schéma Cabasse et la transcription sur l’Audiophile ?
Je constate que le dessinateur Cabasse n’était pas tout à fait du même niveau que les appareils développés par ce constructeur.
Cordialement,
