schéma Clarville J 70

Nance · Novembre 15, 2011, 9:04

Bonsoir à tous, je suis à la recherche du schéma pour un clarville J70, malgré de longues heures sur le net et dans mes archives, je ne suis pas parvenu à trouver…
Dans l’attente je vous remercie d’avance!

pierre-alexandre

bourgeois · Février 12, 2025, 1:04

Bonjour
Ce sujet est un peu ancien, un adhérent Radiofil a relevé le schéma et m’a permit d’en faire profiter Doc Tsf
Merci d’être compréhensif si vous trouvez des erreurs
Peut-être l’ajouter à la documentation
Salutations Jean-Luc

Radiolo · Février 12, 2025, 1:13

celui la ?

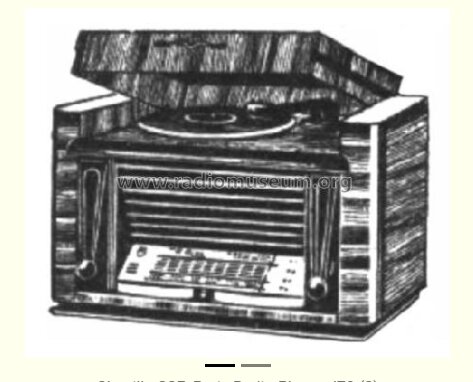

ou avec tourne disque ?

jeu de tubes ?
ECH41,EAF41,EAF41,EL41,EM4,EL41,1883
si oui on a un schema approchant

bourgeois · Février 12, 2025, 2:37

Bonjour
La différence ce sont les deux EL41 en parallèle, je ne vois pas l’intérêt !

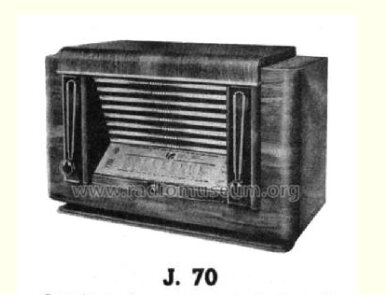

C’est ce modèle : Clarville - J 70 radio pu/électrophone/phono
Salutations Jean-Luc

Radiolo · Février 12, 2025, 2:51

les tubes en // cela a ete une mode ( question de cout) pour aumenter la puissance sans etre oblige d’utiliser un transfo de push( plus cher) ni faire un dephaseur ou utiliser un transfo driver

bourgeois · Février 12, 2025, 3:19

Je n’arrive pas à poster le schéma, on me demande de me connecter à chaque fois je me connecte et çà recommence !

Radiolo · Février 12, 2025, 3:28

en ce moment il y a un probleme sur firefox je crois , on en a parle sur le forum
change de navigateur

zizouilles · Février 12, 2025, 3:49

Bonjour
Sur la photo publicitaire du J70 on dirait un S6.
Ceci dit j’ai les 2 postes. Je n’ai pas encore restauré le J70 et du coup je vais le travailler bientôt.
Je regarderai au passage s’il y a des erreurs grossieres.
@+

bourgeois · Février 12, 2025, 6:01

Bonsoir

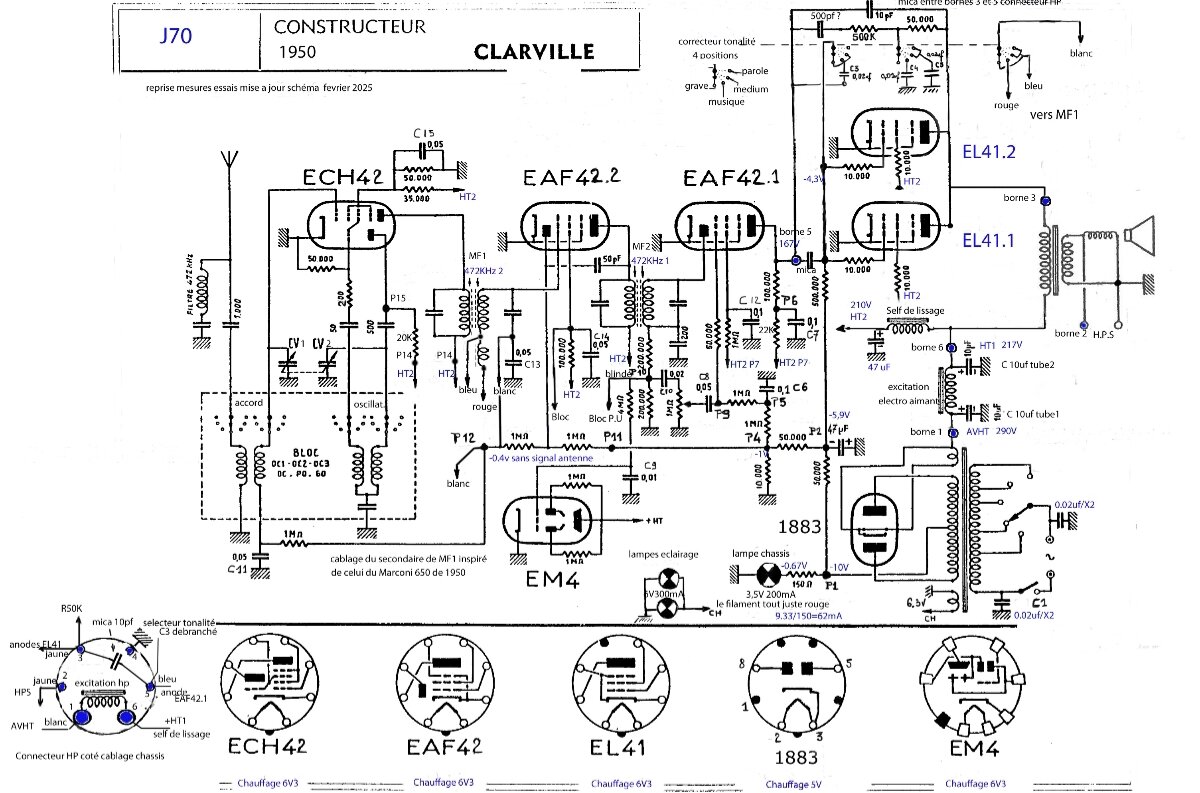

Le schéma a été ajouté
Salutations Jean-Luc
