Bonsoir
Je recherche le schéma de l’amplificateur a courant continu Philips GM4530.
La doc du GM4530 dans radiofil contient uniquement le schéma synoptique.
Je ne sais pas si il existe encore des possesseurs de ce genre d’appareils ?
Merci et Bonne Fetes
Thierry.
Pas trouvé mieux que vous…
Notice sans schéma !
bonjour
je vient de trouver ça .
si ça peut vos aider
bee.mif.pg.gda.pl/ciasteczkowypo … GM4530.pdf
cordialement
laurent
Sans le schéma…
Bonjour, Je viens de m’acheter cet ampli. Je suis en train actuellement de le refaire partie partie. Je les publierai au fur et à mesure sur la page dédiée. Si ça vous intéresse toujours ou si vous voulez plus d’informations, vous pouvez me contacter en message privé.
Bonjour,
Ça fait plusieurs années qu’il y en avait un qui traînait sur LBC. Je me suis toujours demandé pour quel usage Philips le destinait.
Instrumentation pour la mesure de ponts de Wheatstone ou autres capteurs du genre ?
Il est destiné principalement à de la mesure audio de haute qualité. Par exemple, dans un bassin acoustique avec un hydrophone branché sur cet ampli, il est possible de mesurer en sortie la permissivité des ondes (d’un sonar) sur une partie d’une coque d’un sous-marin de l’armée. Il est dit de haute qualité car l’alimentation des filaments des tubes et des différents éléments se fait par une alimentation continue et régulée par des 85A1, il possède une grande plage de fréquence 0 Hz à 250 MHz. D’autre part je ne l’utiliserai pas pour faire des mesures, il a un gain très important (gain 3000), donc pourquoi pas l’utiliser comme un ampli audiophile sur une petite chaîne hifi ? Un gain de 3000 signifie que si l’on fait passer une musique avec une amplitude de 10 Vpp, on aura en sortie 10 x 3000 = 30 000 Vpp. D’où le terme d’amplification, on contrôle au final l’amplitude d’un signal.
Mazette, 30kV en sortie à 250 MHz avec un push-pull de UL41, des performances qui n’auront rien à envier aux descriptions d’amplis chinois d’aujourd’hui…
La description en lien, est beaucoup moins optimiste.
On a un effet passe bas à partir de 250Mhz, donc on à pas forcément un gain de 3000 mais 2880.

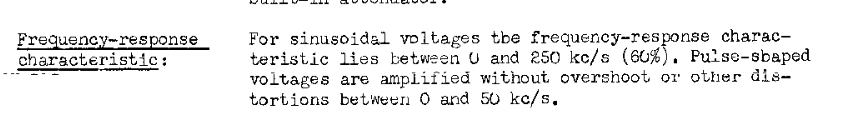

Je n’ai pas d’autres opinions que ce qui se lit dans la notice:
La liste des tubes est aussi disponible dans cette notice.
Alimentation.pdf (529,5 Ko)
Voici le schéma de l’alimentation.
Les chiffres entourés correspondent aux broches sur la carte d’alimentation à wraper que je communiquerai ultérieurement.
L’interrupteur au niveau du transformateur est mal fait, mais il permet de sélectionner les différentes tensions disponibles.
