AnnoncesBonjour. Si quelqu’un a la doc de l’ampli EM500 qu’il me fasse signe ! Merci.
J’ai le dossier concernant l’ampli Elysée 20 de Scientelec qui a exactement la même façade. Je peux notamment vous envoyer les schémas si vous pensez qu’il sagit du même ampli.
O. D.
Bonjour Olivier. Merci de m’envoyer les schémas de l’Elysée 20. Si ce n’est pas tout à fait le même, il lui ressemble beaucoup. 3 versions ont existé avec des puissances différentes (alim différentes ?). Je ne sais pas à laquelle correspond l’EM500 (plaque d’identification à l’arrière du boîtier).

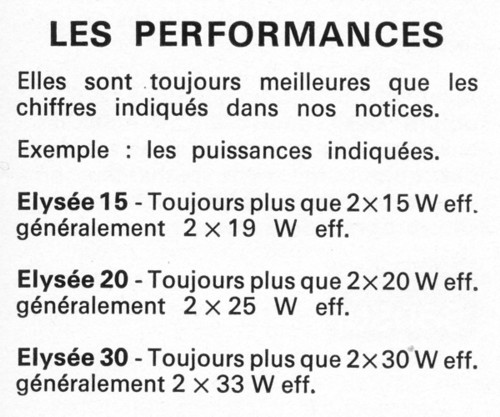

La pub complète (revue du son novembre 69) :
le tuner coutait plus cher que le SMIG de l’époque…
J’ai réuni dans un pdf les planches des schémas suivants :
- schéma général des connexions préamplis
- alim
- ampli de puissance
- préampli
Vous verrez que les différents modèles se différencient par le choix de la tension d’alim d’une part, par la valeur de certains composants clés d’autre part. Les surcharges manuelles correspondent aux valeurs que j’ai relevées sur mon ampli.
Je peux vous fournir d’autres documents du dossier de montage si vous le voulez, je ne les avais pas encore scannés.
Bon courage
O. D.
ampli-Elysee20-sch.pdf (482 KB)
Merci Olivier !
Vous pouvez m’envoyer le reste de la doc à l’occasion !
