Telefunken concertino TS 56 F

Technique
1

Bonjour,
J’ai récupéré Telefunken concertino TS 56 F et je cherche le schéma qui correspond
Il a 8 tubes, EF85, 6AK8 (EABC80), ECC85, EC92, ECH81, EM34 ou EM35 (je n’arrive pas à lire),2x EL84 (push-pull)
Je ne trouve pas ce schéma sur le net, le modèle Concertino TS tout court ne possède qu’une EL84 mais une lampe supplémentaire dans le circuit de pré-amplification
6 touches (AUS-Platte-Lang-Mittel-Kurz-UKW)
Ce modèle apparemment a été distribué en France

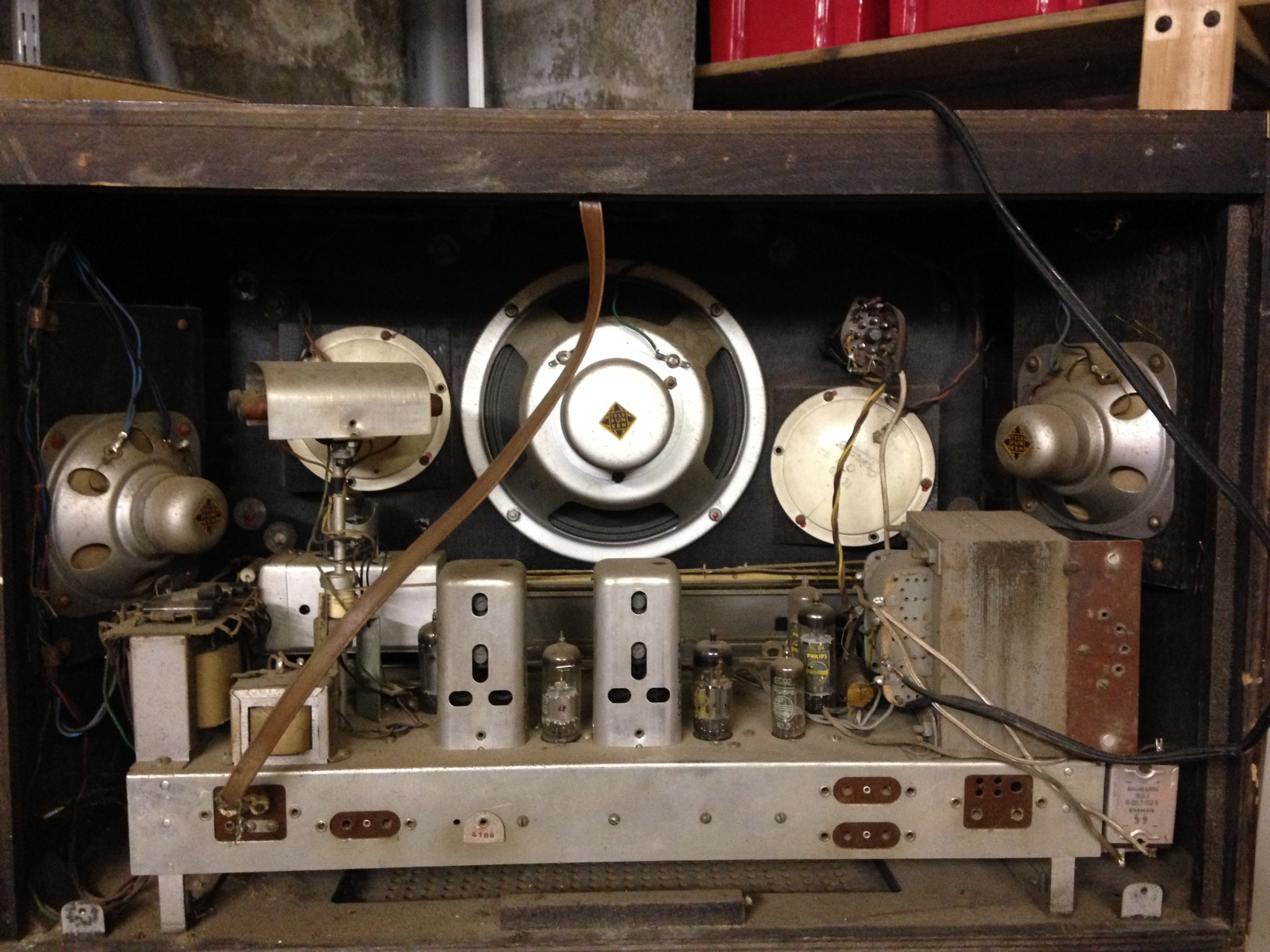

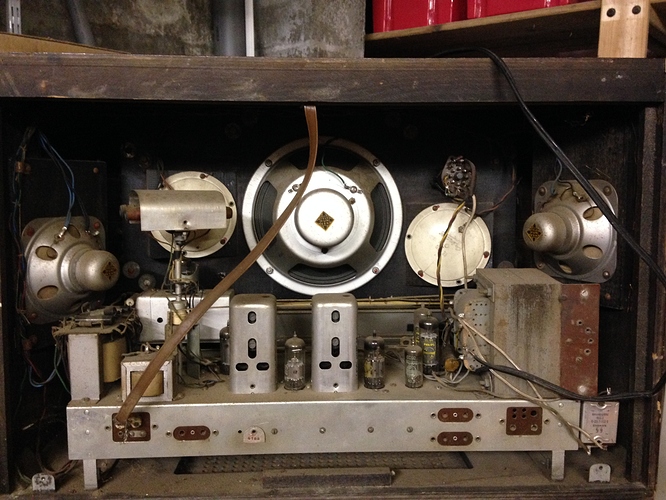

En pièce jointe, une photo du châssis, la face avant est identique au TS

IMG_0599
IMG_0599.JPG3264×2448 1.32 MB

Merci de votre aide
Pierre

2

Bonsoir,

Désolé, je déterre un vieux post mais je cherche aussi le schéma de ce concertino 56F TS.

Merci,
Marc
