Pour fournir à mes postes un signal HF indépendant des conditions de propagation et de l’antenne, je souhaite réaliser un petit émetteur PO ou GO modulé en AM, d’une portée d’environ 10m.
Et comme la fonction et la taille priment sur la techno, il sera à transistors, et pas à lampes.
Je cherche donc un schéma …
Michel (F1GOC)
Parle-en à Blaireau Michel! il a de chouettes trucs et il saura te conseiller utilement ! 73
2 « J'aime »
Bonjour,
Il y a par exemple celui réalisé par @Jardine_Jean-Claude que l’on retrouve maintenant sur webarchive ici :
https://web.archive.org/web/20231002142932/http://tsf.pagesperso-orange.fr/brico/brico05/texte05.html
1 « J'aime »
Bonjour,
J’ai réalisé celui de J-C Jardine, qui est proposé en lien par Henri-Louis.
Cela fonctionne très bien, mais je n’ai pas essayé de le faire aller en GO.
Cordialement,
Thierry
1 « J'aime »
On peux également demander à Google :
https://www.google.com/search?q=mw+transmitter+transistor+circuit
Plein de schémas et montages intéressant à expérimenter, du plus simple au plus compliqué.
Ou plus simple encore avec un oscillateur à quartz intégré de 1 MHz :
https://www.google.com/search?q=1+mhz+am+transmitter
Merci HL, mais je cherche des schémas qui auraient été construits par des participants du forum pour avoir un retour d’expérience. Des schémas sur le net, j’en ai aussi trouvé des tonnes, dont certains « exotiques »…
Michel (F1GOC)
1 « J'aime »
Bonjour,
il y a qq années j’avais fait un montage très semblable à celui décrit page 38 de Radiofil 105 et repris page 56 de Radiofil 113. Simple, il marche à tous les coups, pas critique, je l’ai utilisé pendant qq années en gamme GO et PO, avec ou sans fil d’antenne, cela dépend de la distance par rapport au récepteur. Il ne dérive même pas beaucoup en température. Je l’avais monté sur les pattes du 4093 directement, un vrai fouillis, ce qui ne l’a pas empêché de bien fonctionner.
Ces montages avec des 4049 ou des 4093 sont simples et fonctionnent immédiatement.
Merci pour ces infos.
J’ai finalement opté pour le montage proposé par notre ami @Blaireau pour sa souplesse d’utilisation, et la qualité de la conception et de la réalisation.
Michel (F1GOC)
2 « J'aime »
Et lequel est-ce ?
Bernard 39 en avait réalisé un exemplaire, qui a servi en grandes ondes en juillet dernier à St Aubin. (39)
Belle mécanique!
Emetteur AM
La version « traditionnelle » bien connue en fait ?
Et bien il va pouvoir s’amuser un moment notre ami Michel, ou alors tu va lui faire des sous-ensembles ?
Ce sera « tout roti dans le bec » ! Les semi-conducteurs ne m’aiment pas, et je le leur rends bien !
Ici, la fonction prime sur le reste, et l’achat des composants me couterait autant.
3 « J'aime »
Non, tout fini, boitier compris, prêt à l’usage immédiat, si l’on lui donne 12V <1A à manger.
Le millésime 2024 …
C’est le même qu’en 2023.
Rien changé, même pas dans le programme.
En plus, vu le nombre d’utilisateurs, et le fait qu’Alain @Blaireau n’ait pas été brulé en place publique, cet appareil à l’air de donner satisfaction.
Alors …
1 « J'aime »
Tu choisis juste un carton plus gros pour y mettre le zébulateur avec, je vois …
Ou alors un zébulateur multifonction qui ferait émetteur en prime …
2 « J'aime »
Gagné, un carton pour les deux!

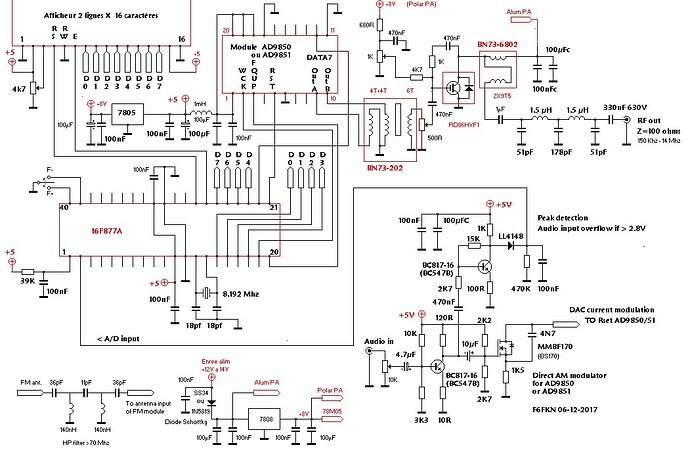

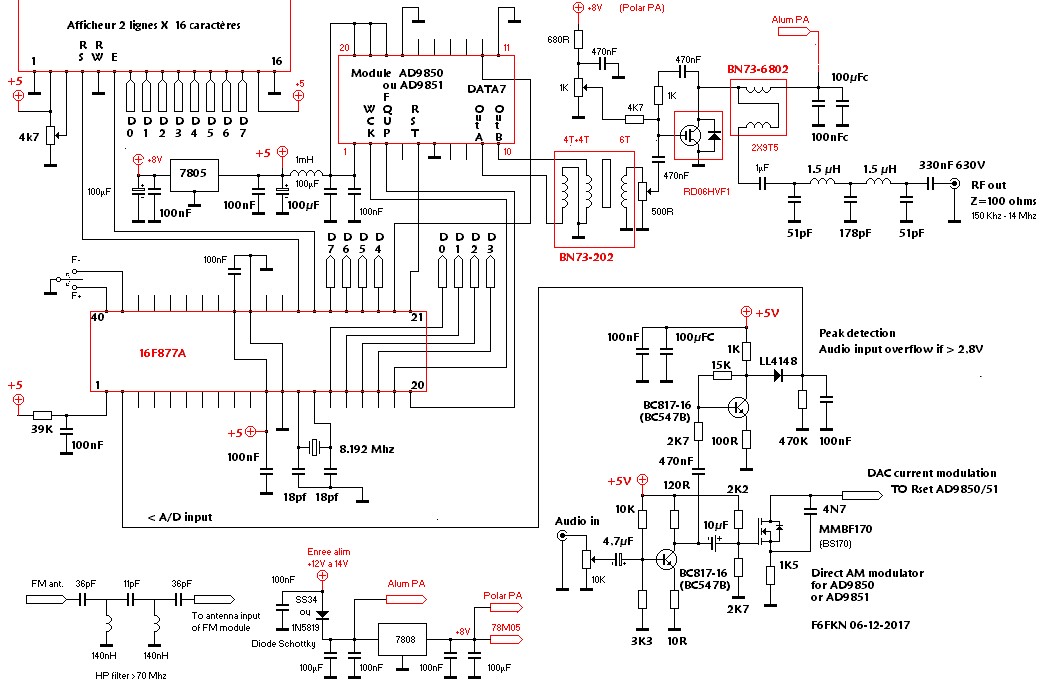

Le wobbu a un µP plus rapide et plus puissant, avec une horloge à 40 Mhz.
En mode wobbulation, avec un balayage 50 Hz, la fréquence doit être changée 2500 fois par seconde.
Il a fallu écrire des routines de calcul très rapides, et parfaitement synchrones, pour envoyer à chaque fois le nouveau résultat en 40 bits sur le DDS, via une interruption Timer du µP.
Ce sont donc bien deux appareils différents.
Accessoirement, j’ai rajouté le dossier du Zarbi ici: Zarbi
Les frelons asiatiques n’y ont pas accès!
