AnnoncesBonjour à vous tous,
Je ne parviens pas à trouver le schéma électrique de cet amplificateur de marque Magnetic France à transistors, 2 x 80 W, Chassis 19 pouces avec VU Mètre des années 70 à 80.
Même pas une photo, une doc., rien ! Aidez moi SVP, si vous le pouvez.
Merci d’avance,
Patrick Desjardins,
Panpan pour les intimes.
@Panpan07
bienvenue chez les timbres de vieille electronique
il faut regarder dans le grand livre de la radio
sans plus de preçision difficile d’en dire plus
un photo de l’ampli ?
Si c’est le Magnétic-France qui se trouvait près de Nation à Paris, ça ne va pas être simple.
Déjà, je ne savais pas qu’ils avaient fait des amplis à transistors. Pour moi, il s’étaient arrêtés aux lampes.
Et vu la petitesse des séries… Pas sûr qu’il y ait beaucoup de documentation.
Un espoir cependant. Magnétic France proposait aussi des appareils en kits si j’ai bonne mémoire. Regardez si la fabrication vous semble industrielle ou si elle a été faite par un amateur. Dans le dernier cas, il y a un espoir que quelqu’un, en France, ait conservé le schéma.
1 « J'aime »
bjr,
je me souviens avoir vu une description de cet ampli dans la revue « le haut-parleur » …
apres recherche c’est dans le N°1473
1 « J'aime »
il est sur doctsf:

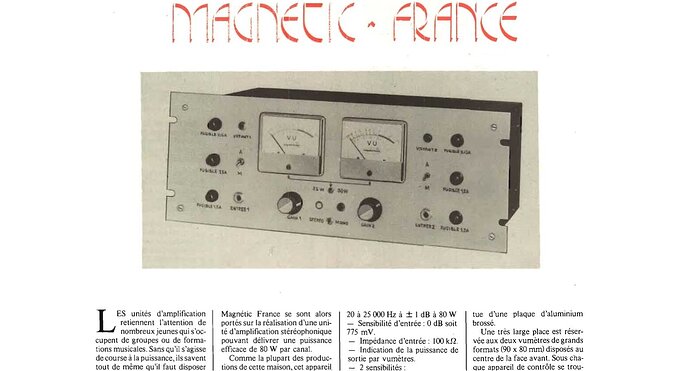

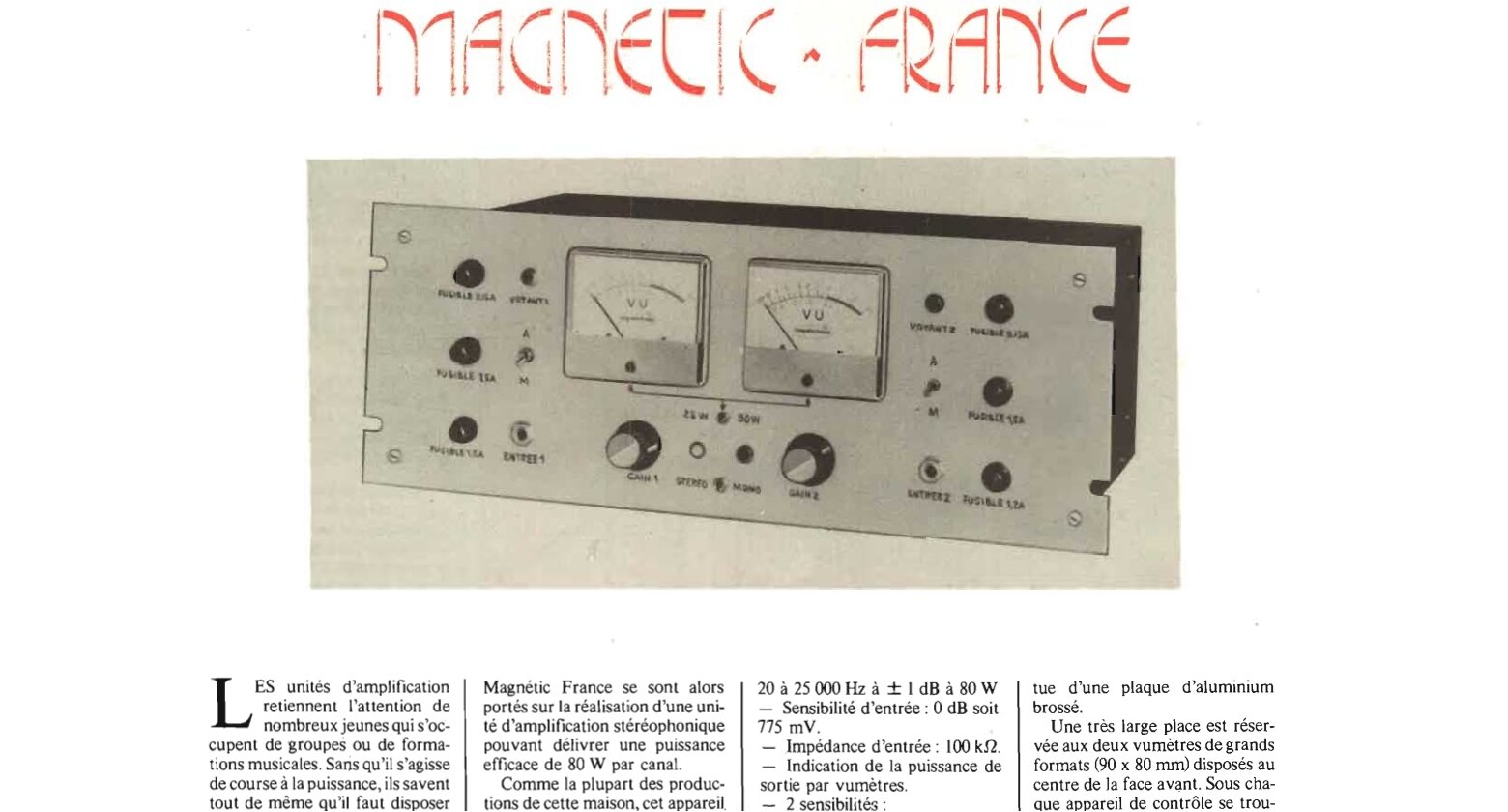

il y a le schéma, l’implantation des circuits… à partir de la page 277
Je m’en suis souvenu car à une époque (lointaine) je voulais l’acheter pour ma sono!
j’ai crée la fiche 82793
que @Panpan07 pourra compléter avec ses photos!
1 « J'aime »
Je n’aime pas trop le schéma de l’alimentation (redressement).
truffé comme dans tous les schema du HP , c’etait leur specialité
les diodes en // boff…
et il manque les capas en // sur les diodes a ces intensites la ça va craquer severe
1 « J'aime »
Merci beaucoup pour votre réponse ultra rapide !
Je n’en reviens pas !
Encore merci à toi Radioman33,
Je te suis redevable, je suis un jeune retraité du show biz, mais …
J’étais (Ingé. son pour dispatch entre autre, directeur technique d’Altec France via les Kendirgi au square Montholon à Paris puis à Bondy, avant la fermeture.
Je suis électronicien spécialisé audio pro (Formé après études par Jean-Luc Moncel, ex. SCV AUDIO, mon mentor de l’époque), acousticien (Arts & Métiers) et enfin électro-acousticien.
Eh bien oui, c’est vrai, mais on s’en foue !
Si je peux t’aider, ce sera avec un grand plaisir !
Encore un grand merci à toi,
Panpan
salut tout l’monde
Si, avec tout ça @Panpan07 panpan n’y arrive pas c’est cuit
oui, c’est des montages « d’époque » que l’on peut améliorer de nos jours!
Il faut en effet se méfier des schémas publiés dans le hautparleur car il y avait souvent des erreurs ou des omissions mais cela fait déjà une base de départ!
1 « J'aime »
par contre tu nous a fait une fiche de 13Mo
je vais essayer de reduire ça en extrayant les pages 126 a 129 du HP
oui, c’est vrai, j’ai hésité a le faire…
j’ai fait l’extraction
Un grand merci à tous les gars, problème réglé !
A charge de revanche !!!
Panpan 07
oui, ok notre ami a tous les éléments pour son ampli désormais au même endroit !
Un conseil cependant si vous comptez utiliser cet ampli et que le schéma de la revue est correct : changez le redressement. Mettez des diodes plus costaud (un pont intégré 25A, ça le fait très bien, ou des diodes simples mais pas en parallèle !).
Au lieu de mettre un numéro complet du Haut-parleur dans la fiche, numéro qui est déjà dans les revues, il suffit de mettre un lien.
j’ai extrait les 4 pages 0.5Mo et c’est plus pratique de de faire defiler les 400 pages du HP
demande a JMB de supprimer pdf de la revue
1 « J'aime »
