Poste batterie 5 lampes de 35?

Technique
1

Bonjour,

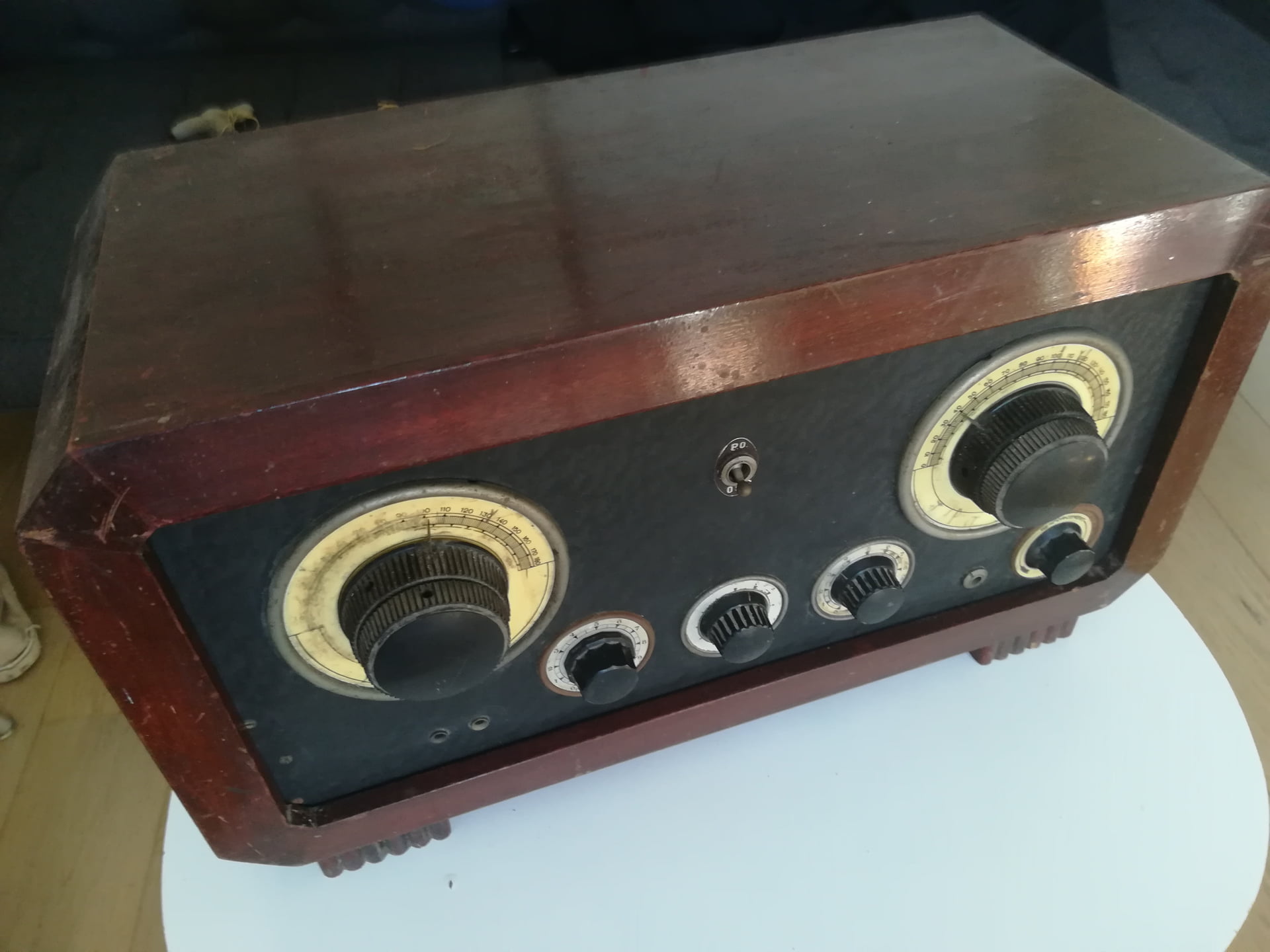

Voici un poste batterie acheté ce matin en brocante. Au début je voulais seulement prendre une photo pour la partager sur le fil « vue en brocante » mais le vendeur semblait absolument vouloir le vendre et je l’ai eu pour 15 euros… Pas de quoi se ruiner donc. Il faut dire qu’il y avait beaucoup de poussière… et même des graviers au fond de la caisse !
Malheureusement il manque 2 lampes et l’ébénisterie aurait besoin d’un petit coup de vernis. C’est un bel appareil qui sera une jolie pièce de collection et décoration. On trouve sur la caisse 2 timbres estampillé PTT de 1935.

IMG_20220226_150413
IMG_20220226_1504131920×1440 166 KB

IMG_20220226_150358
IMG_20220226_1503581920×1440 282 KB

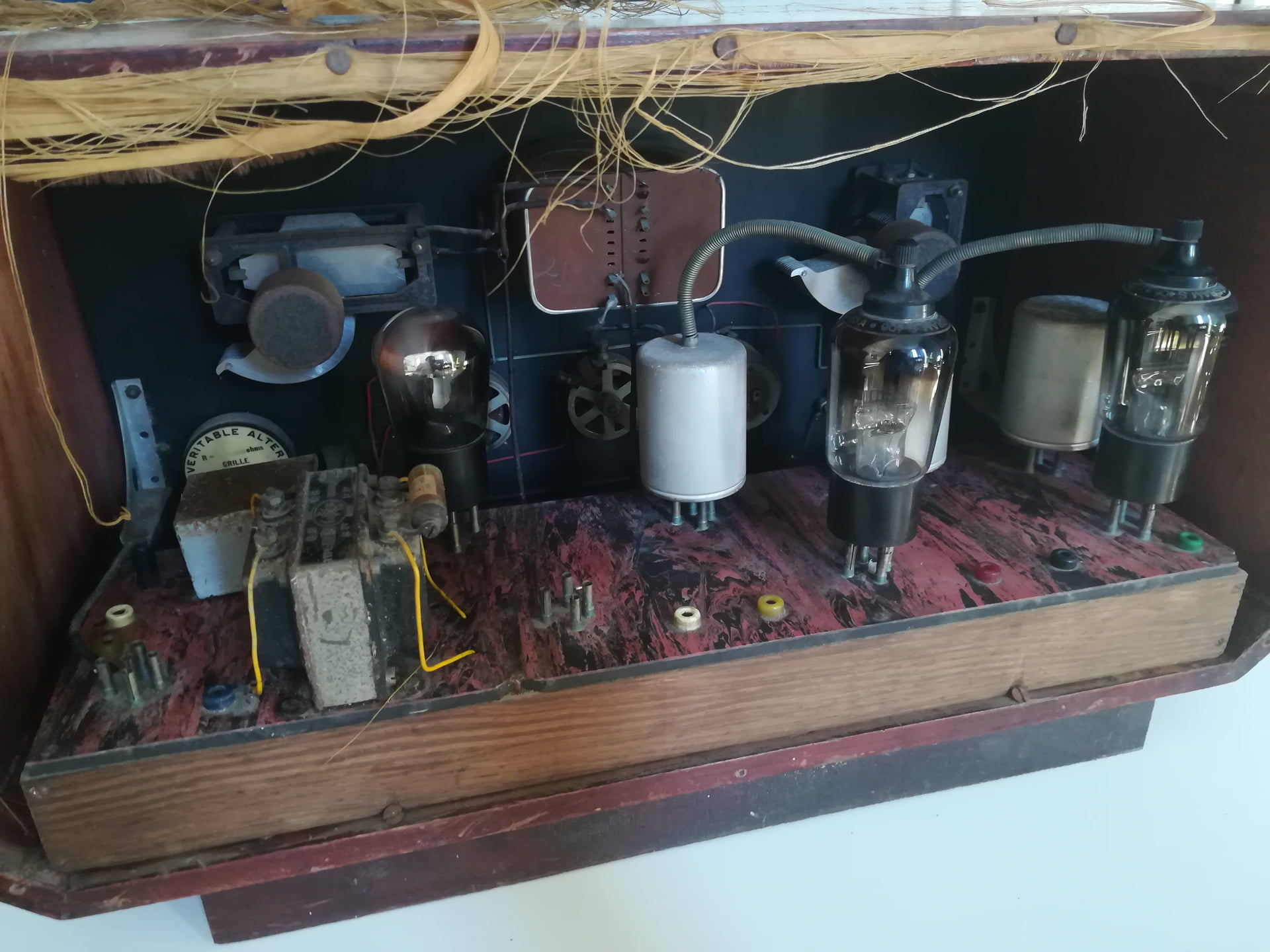

Lampes de gauche à droite :
BG4 (bigrille équivalente A441) et triodes 52 puis 22

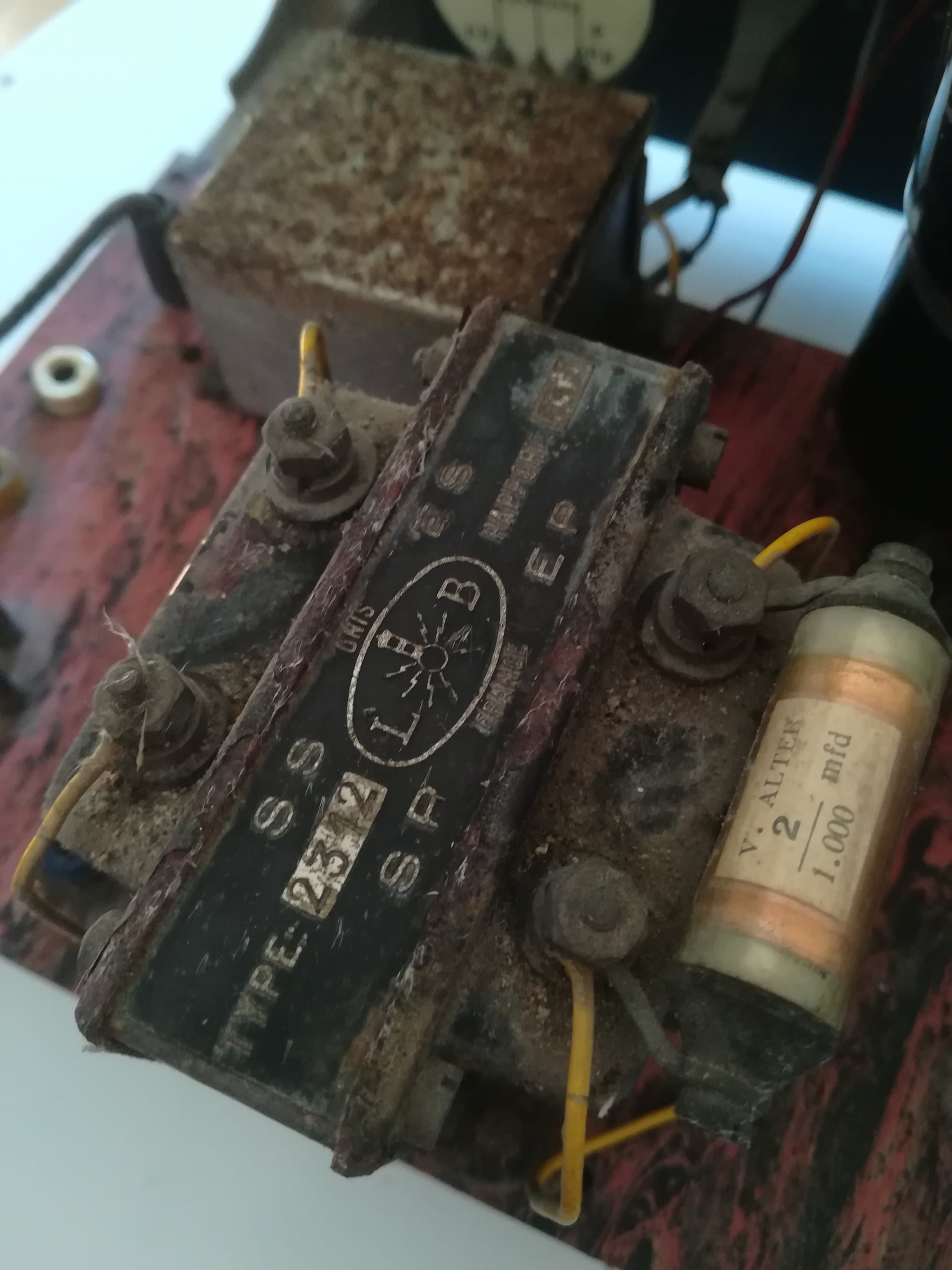

Quelques détails :

IMG_20220226_150122
IMG_20220226_1501221920×2560 355 KB

IMG_20220226_145543
IMG_20220226_1455431920×2560 322 KB

IMG_20220226_145621
IMG_20220226_1456211920×1440 157 KB

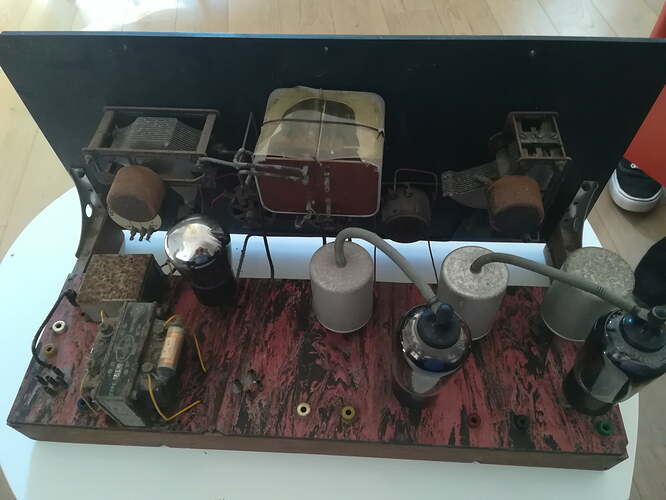

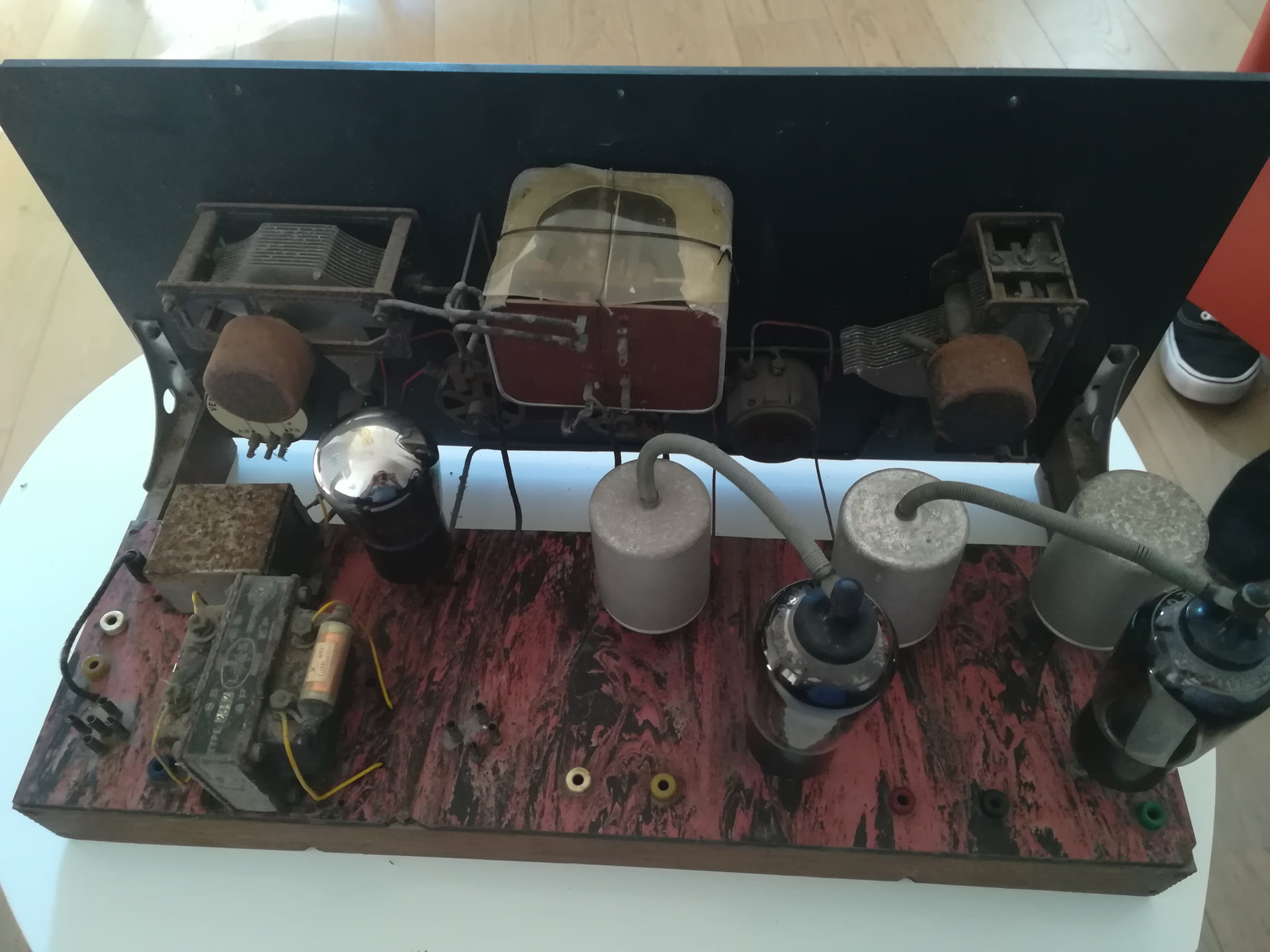

IMG_20220226_145524
IMG_20220226_1455241920×1440 215 KB

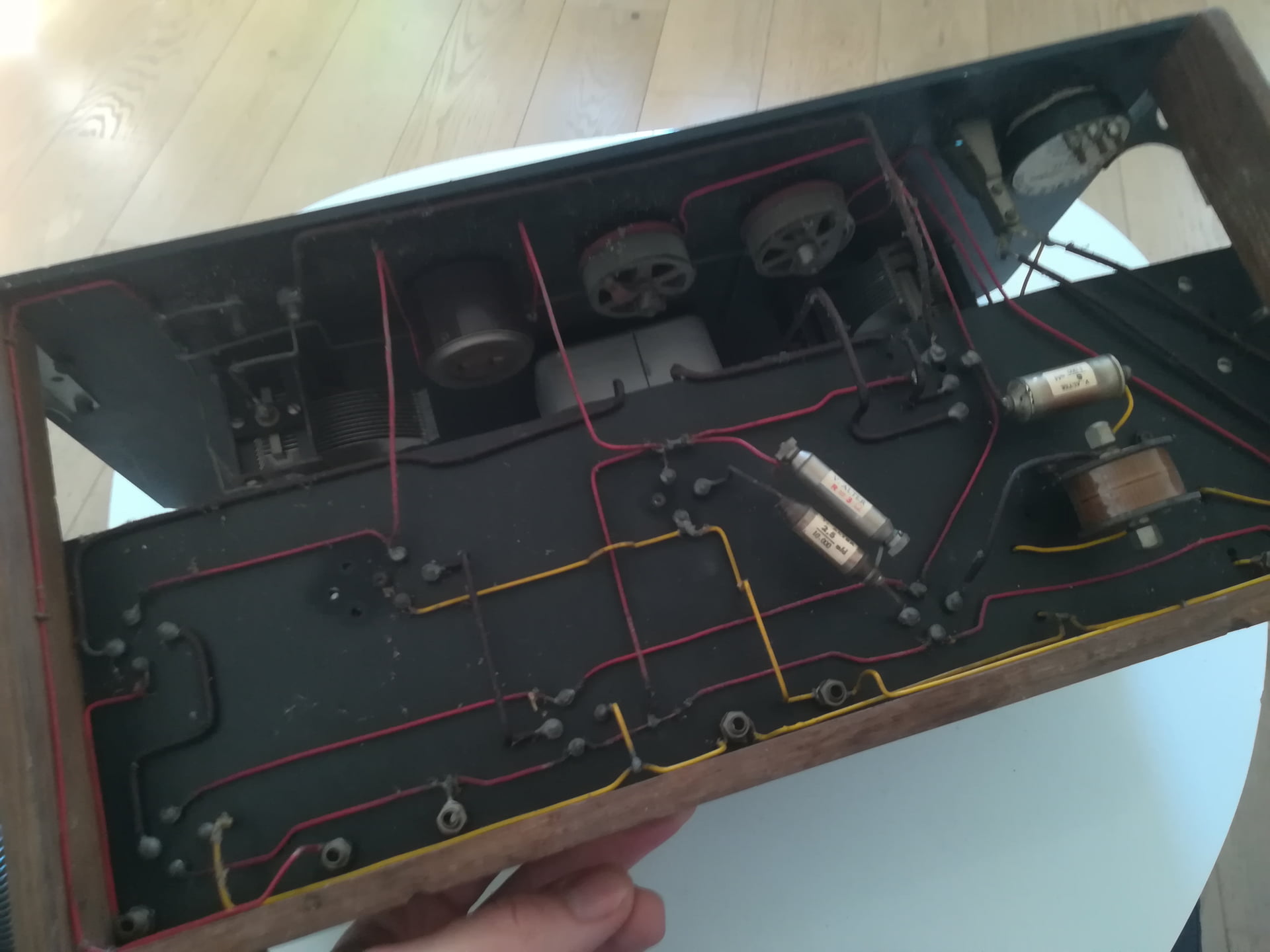

On peut voir tout à gauche (ou en bas à droite sur la première photo) un potentiomètre marqué « renforcement » mais qui n’est pas dans le circuit ? Le châssis comporte aussi pas mal de trou pour des supports de lampes et on dirait que quelques fils on déjà été changés

2

Bonjour,

C’est un montage da la fin des années 20 début des années 30.

Il utilise les bobinages Gammma blindés et des tétrodes en ampli MF, le journal « l’Antenne » les nommait à l’époque « Supradynes BGP », voir ce sujet :

Les lampes manquantes sont :

  • La détectrice, une triode A415 en Philips ou une équivalente dans les autres marques.

  • L’amplificatrice BF, une pentode B443 en Philips ou une équivalente dans les autres marques.

Liste des équivalences ici :

Les condensateurs variables sont des Arena avec un démultiplicateur à billes qui comporte une pièce en zamac défectueuse le 80% du temps. On peut refaire ces pièces selon le croquis de Gino67 ici :
