Premiers récepteurs à transistors

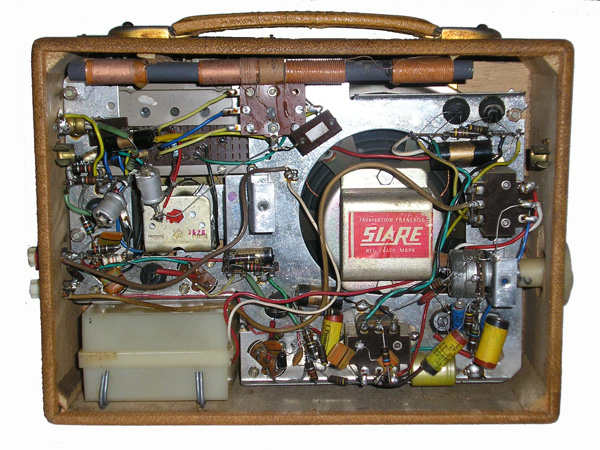

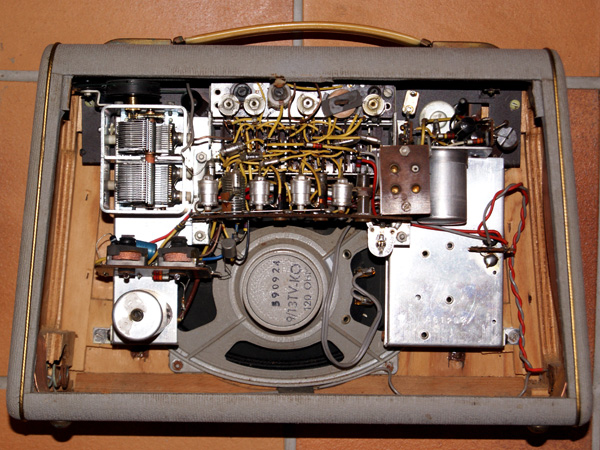

J’adore les équerres en fil de câblage qui maintiennent bien les petits transistors dans leurs supports ! Notez aussi les beaux transfos BF Audax… C’est pas les cochonneries miniatures qui sont venues plus tard, qui ressemblaient à des caramels mâchouillés.

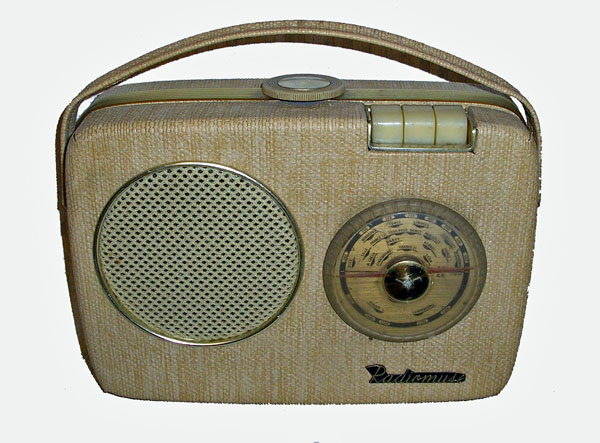

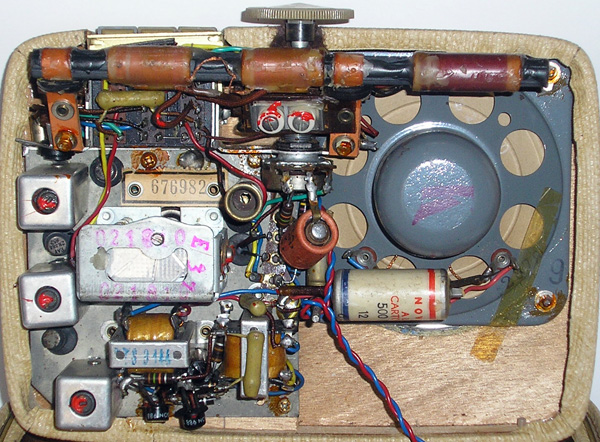

Un Radiomuse: Transistoria 587. Toujours en bois , gainé, cadran rond, 1959.

Radiomuse_Transistoria 587-lt.jpg

Radiomuse_Transistoria 587 chassis_lt.jpg

:wink: Daniel

un "petit " dernier …pour ce soir.

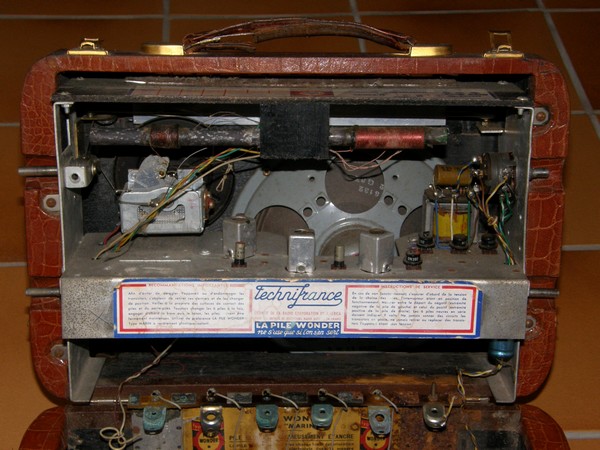

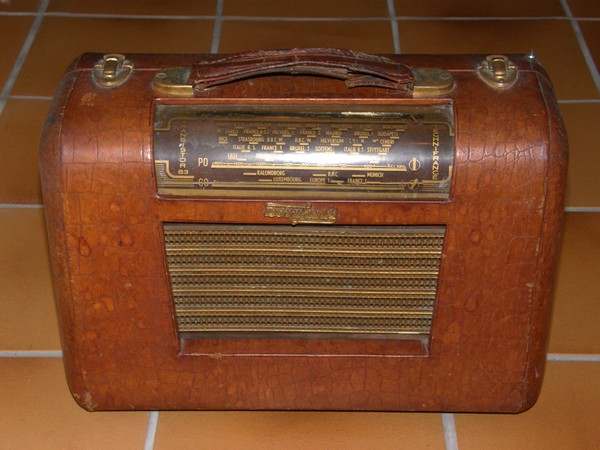

Technifrance, TR83 de 1961, (trouvé en finistère sud :smiley: )



:wink: Daniel

L’épaisseur des parois latérales du coffret inspire confiance…

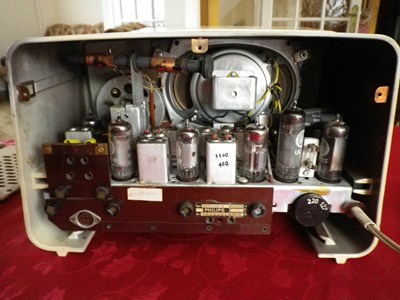

Bonjour, voici quelques photos des deux versions transistors et tubes
Michel
IMGP0386 (Copier).JPG
IMGP0383 (Copier).JPG
IMGP0382 (Copier).JPG
IMGP0381 (Copier).JPG

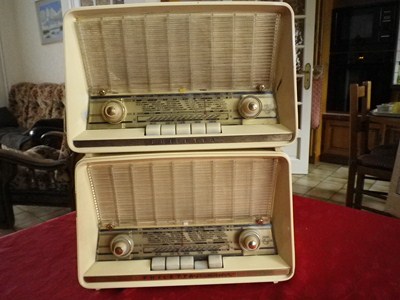

Suite, les deux modèles ensemble, les cadrans semblent identiques pourtant une différence les touches MW et KW sont inversées, sinon on voit bien que l’on a réutilisé la même base pour la fabrication
Michel
IMGP0388 (Copier).JPG
IMGP0393 (Copier).JPG
IMGP0390 (Copier).JPG

Remarquable ! L’art de réutiliser les stocks.

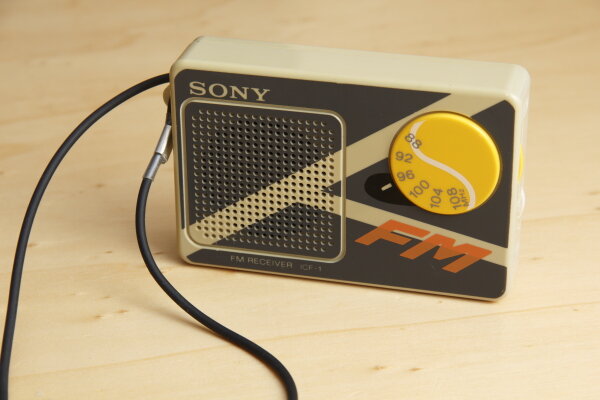

Pour faire un petit intermède, et montrer une technique à l’opposé de ce que nous avons vu, un exemple d’extrême simplicité et d’économie de moyens grâce à la technologie: le Sony ICF-1, sorti vers le début des années 80. Notez des tas de détails sympas: tout est enclipsé, pas une seule vis, ni rivet, ni colle. 3 fils de câblage en tout.

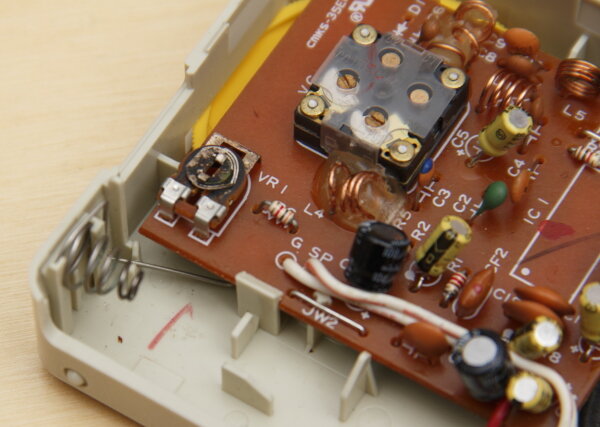

L’interrupteur à glissière marche/arrêt sert en même temps de contact + des piles. Le ressort du contact - n’est pas relié par connexion câblée, mais appuie simplement sur le circuit imprimé. Le potentiomètre: une résistance ajustable dans laquelle vient se loger l’axe à méplat du bouton de volume.

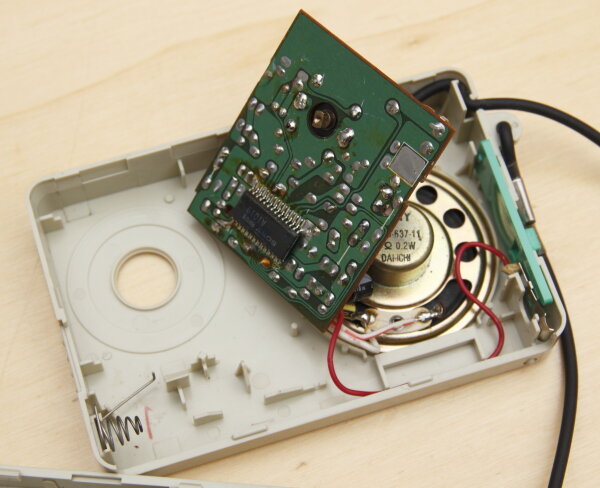

Le bouton/cadran de recherche stations n’est pas vissé, mais simplement enfilé sur l’axe du CV, il est maintenu par la paroi interne du boîtier. La dragonne sert d’antenne. Un unique circuit intégré qui fait tout.
Alignement par déformation des bobinages. Et l’ensemble fonctionne très bien ! Ce petit récepteur est sorti en très nombreuses variantes de présentation, et aussi en version AM.

bonjour !
ça me rappelle les tests d’habilité manuelle qui présidaient à l’embauche des ouvrières spécialisées (O.S.). les meilleures se retrouvaient un jour sur les tubes miniatures militaires.
par ailleurs, je me suis parfois posé la question de savoir combien de constructeurs ont incorporé les transistors dans le blindage des transfos hf ce qui donne l’impression de postes avec quasi aucun transistor autre que 3 pour la bf.
je sens que j’aurai la réponse aujourd’hui si j’en juge de l’intérêt suscité par ce fil :smiley:
bien amicalement

Bonjour à Tous,

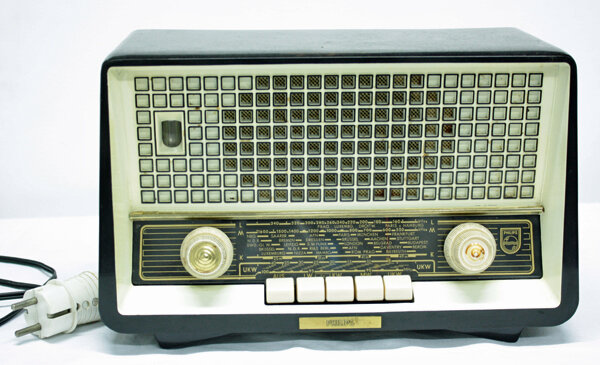

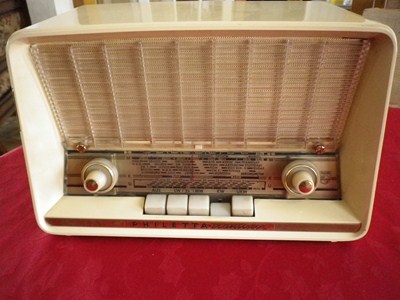

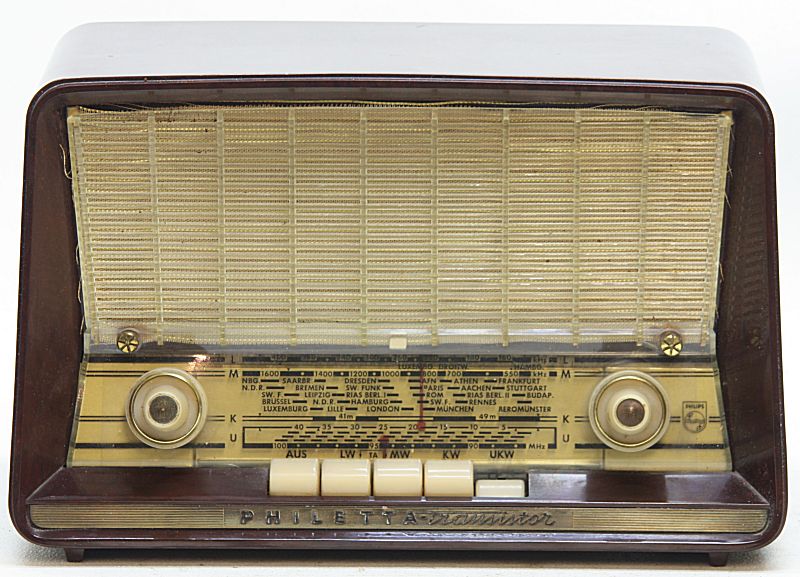

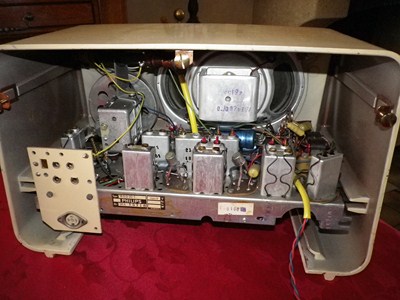

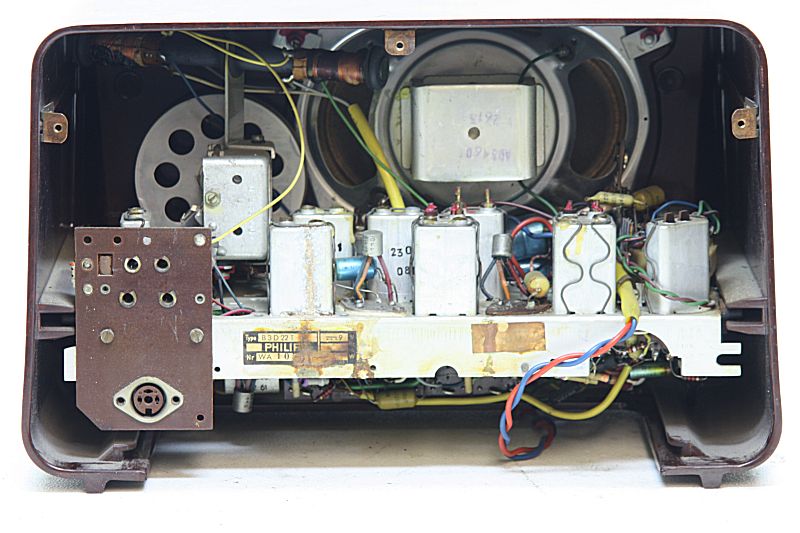

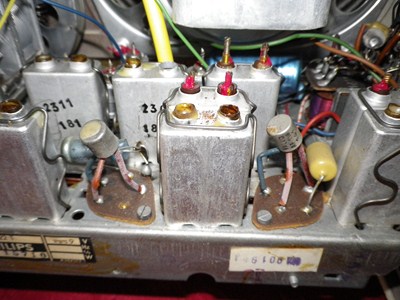

Autres photos du Philips FM « radio à transistors déguisée à tubes ».

Ref: Philetta B3D22T - se trouve facilement en Allemagne car réseau FM développé dès les années 50.

Cordialement

jhalphen
Philips B3D22T Transistor Philetta AM & FM-09.jpg
Philips B3D22T Transistor Philetta AM & FM-10.jpg
Philips B3D22T Transistor Philetta AM & FM-11.jpg
Philips B3D22T Transistor Philetta AM & FM-12.jpg

Re-Bonjour,

Et dans le même style - poste de chevet très compact, FM à tubes et Oeil magique genre EM80, rare sur un poste de chevet compact.:

Le Phlips Philetta de Luxe 274. Attention! FM jusqu’à 100 MHz seulement, années 50 obligent.

Existe aussi en carrosserie rouge.

Cordialement

jhalphen
Philips Philetta de Luxe 274 LW-MW-SW-FM-01.jpg

Bonjour,
Ce poste a aussi son (faux) jumeau à lampes. En fait, TechniFrance, peut-être dans l’urgence pour ne pas prendre de retard sur les autres constructeurs, a dû utiliser « l’énorme » boitier du « Monte-Carlo » à 5 ou 6 lampes, et extérieurement identique de 1955, pour y caser ses transistors. Le résultat en est un poste « plein » de vide !!!
doctsf.com/grandlivre/fiche.php? … variante=1

bonsoir !

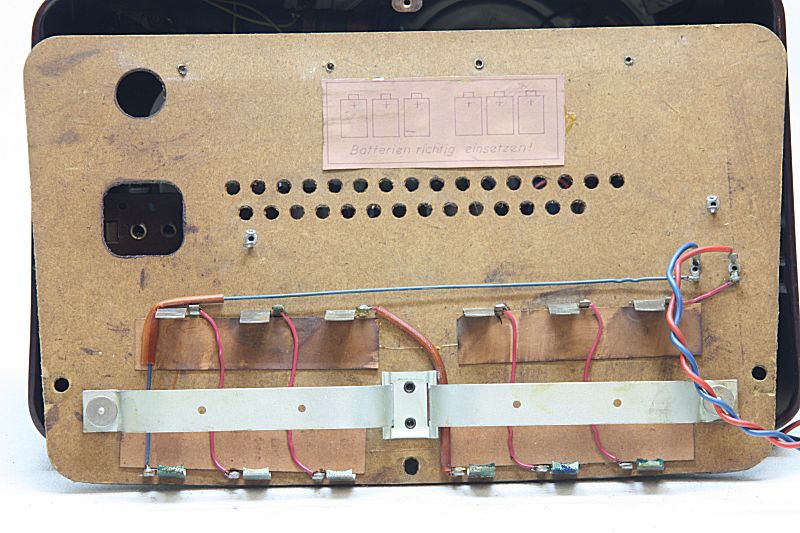

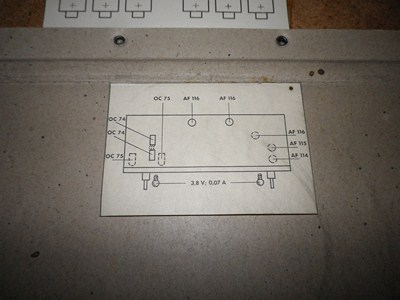

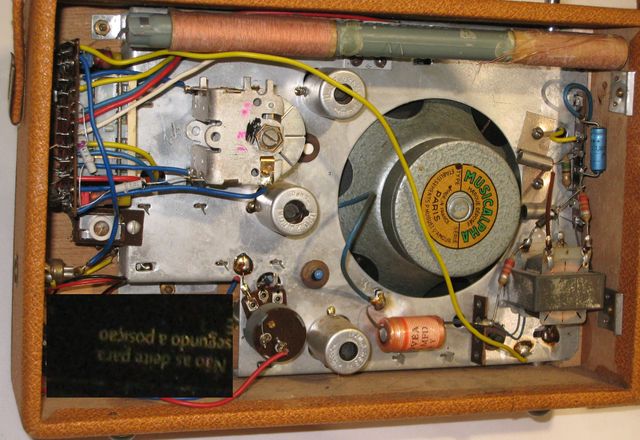

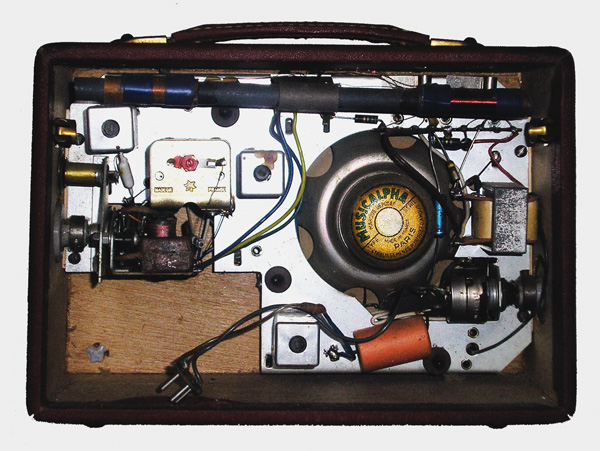

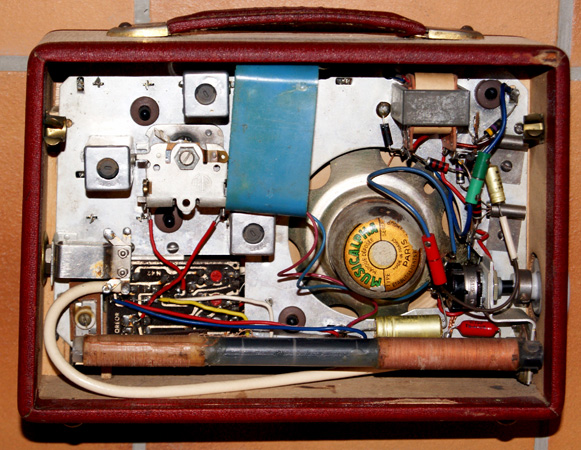

voici aussi un Reela à châssis métal. alim 4,5 V x 2.
les transistors genre OC sont insérés dans un genre de passe-fils en caouchouc et repérés par touche de couleur.
bien amicalement

Il est remarquable aussi que ces premiers transistors avaient des haut-parleurs autrement plus sérieux (taille des culasses, par exemple) que ce qui s’est fait plus tard.

Hé oui , signe des temps , c’est une évolution tout à fait des culasses :laughing: :laughing: :laughing: pas sur la tête

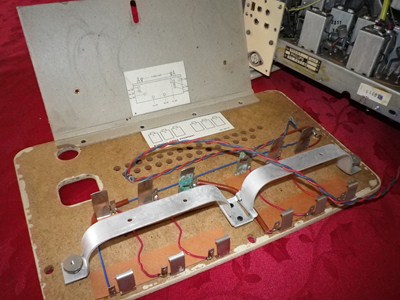

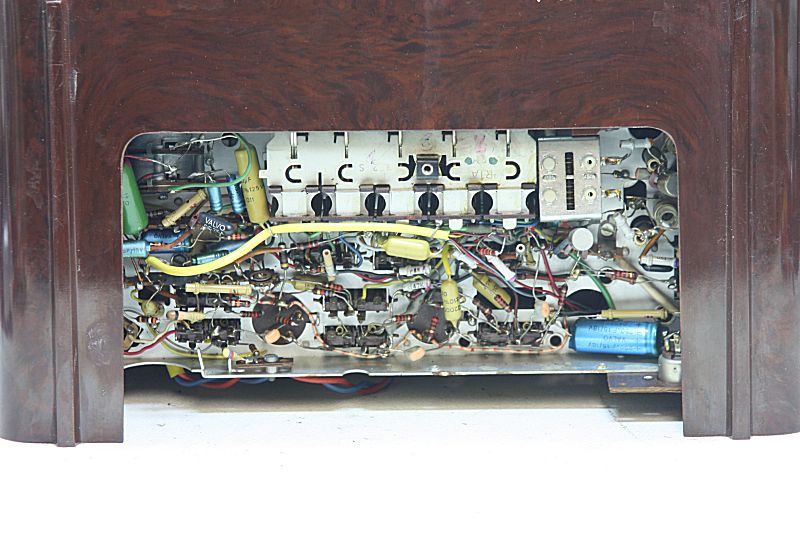

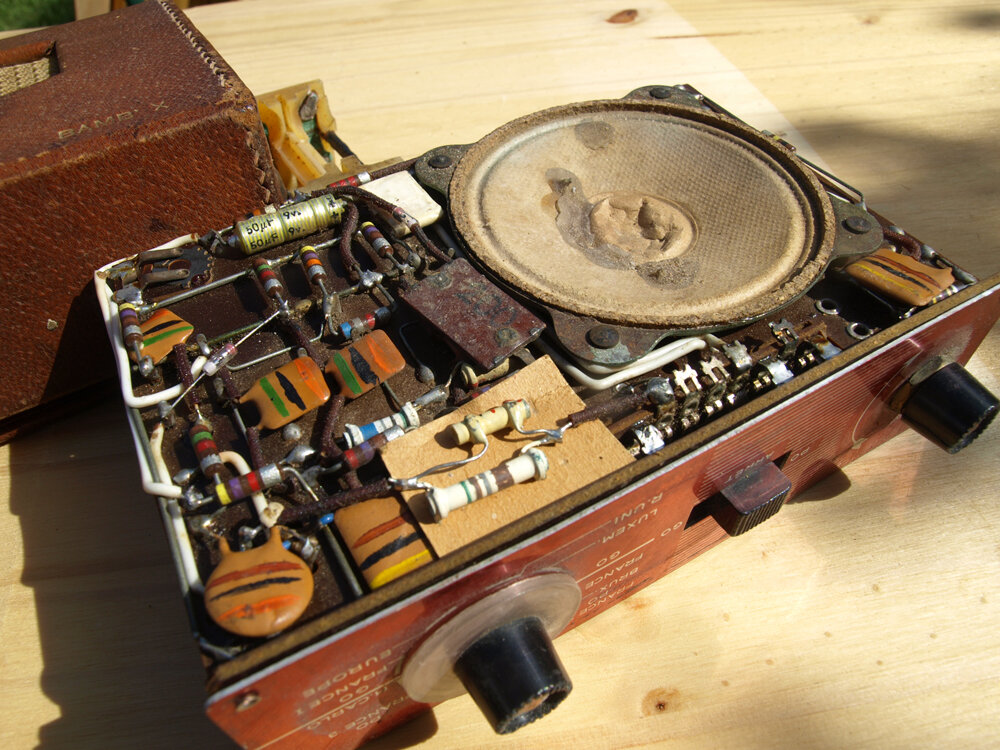

Le cablage du Bambi’x !!! (1958)

Dominique

deux de plus:

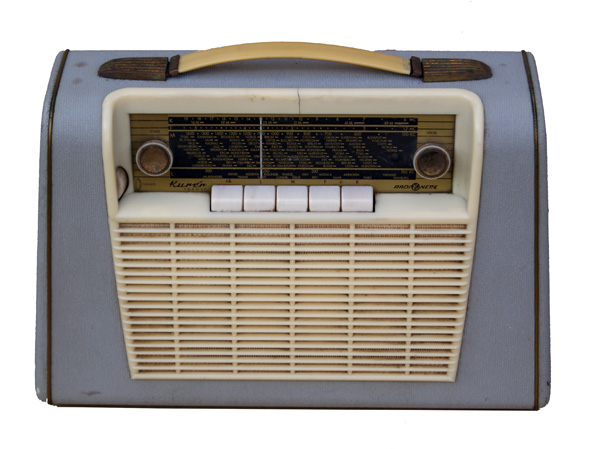

un Novegien: Radionette, modele Kurer Transi, de 1959

Radionette_Kurer_Transi 1959_lt.jpg
Radionette_Kurer_Transi Chassis_lt.jpg

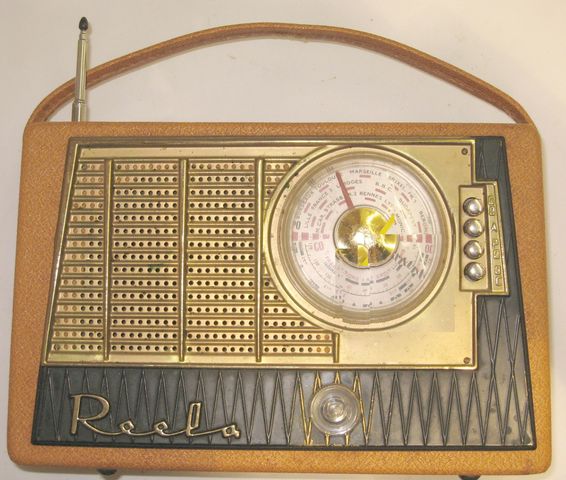

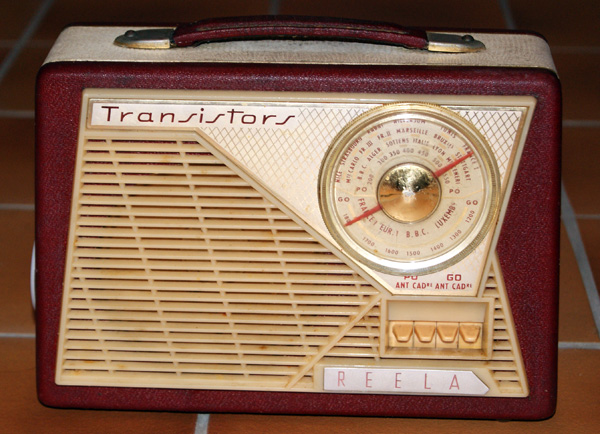

et un Reela, (chiné hier) hybride, sans doute de la même année ou de 60.


:wink: Daniel

Bonjour,

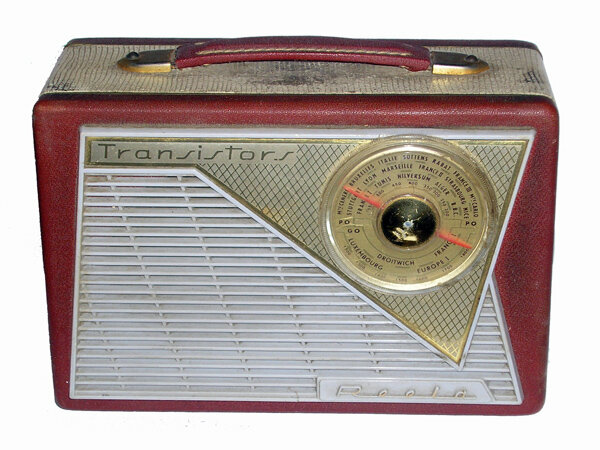

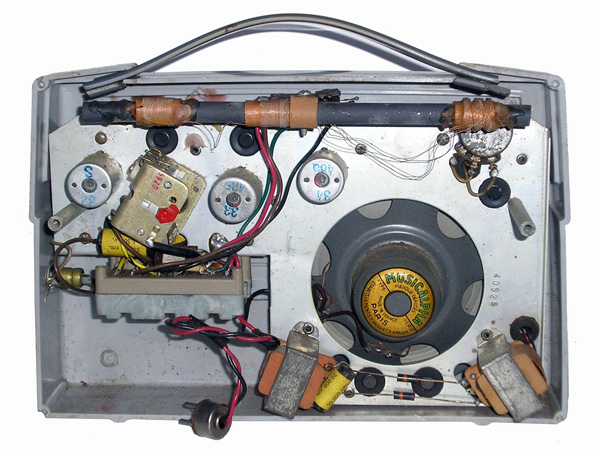

Encore un Reela (non identifié)
pas de clavier, la sélection se fait par un commutateur rotatif sur le coté.


Reela_0 chassis_lt.jpg

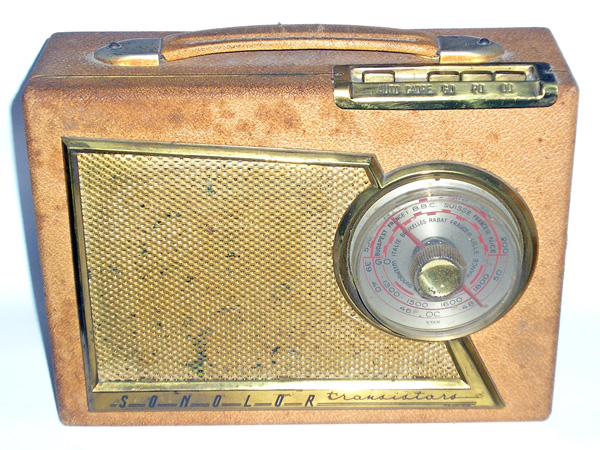

Un Sonolor, modèle Plein Air, de 1960

Sonolor Plein Air_lt.jpg

Sonolor Plein Air_Chassis_lt.jpg

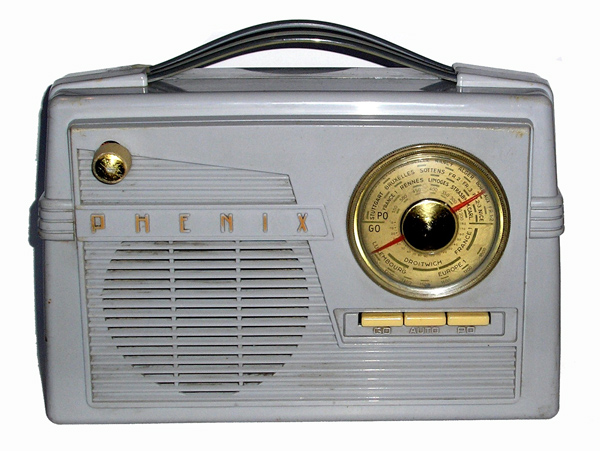

un dernier… :question:

signe d’évolution? un boitier tout plastique
mais cablage sans circuit imprimé.


:wink: Daniel

Le câblage du Bambi’x est étonnant…
Bravo Daniel pour cette série d’ancêtres, c’est vraiment la belle époque du transistor « cousu main ». Le Reela hybride a une face avant très sympa, vraiment typique du design « populaire » de cette époque. Un peu les couleurs et les matières des premiers « Moulinex » et autres robots de cuisine d’alors.
