Remise en route d'un TF1795A

[mecano]

Bonsoir

@pierre genet 3

des tubes AW43-80, ça métonnerait que j’en trouve

Et si je regardais bien entre les toiles d’araignées, peut-être qu’il y en a un qui n’attend que toi . Pour être sérieux, c’est du domaine du possible et si je peux j’irai inspecter les toiles d’araignées dans le week-end Rappelle-moi juste la référence de la télé qui sera plus repérable que la référence de son tube Ah ces normands…
Bonne soirée
Mécano

[caillot_philippe]

Bonsoir,

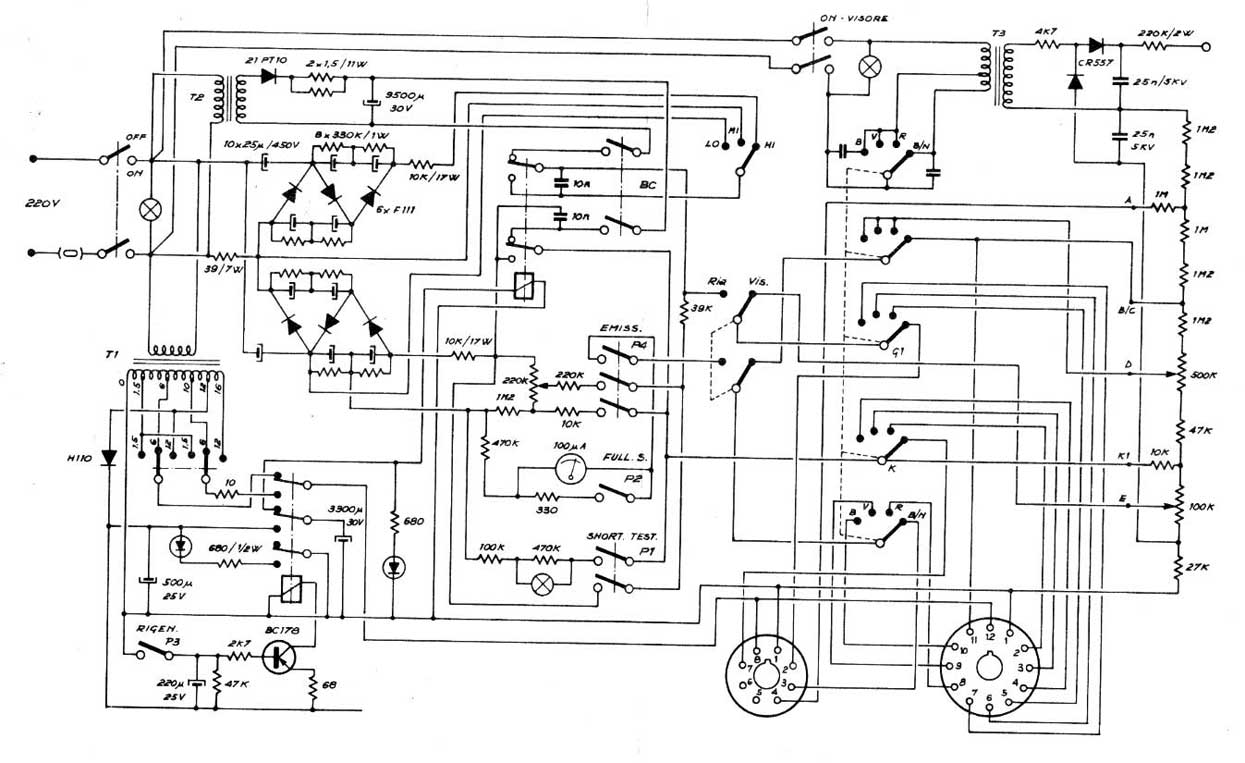

Sans vouloir perturber cette file Ô combien passionnante, je vous joint le schéma de mon regenerateur SAFE 04 qui, sans être trop complexe, fonctionne fort bien. Si cela peux vous être utile

salutations
philippe

[mecano]

Re
TF 1795 A , quel idiot ! La référence est dans le titre…
A plus
Bonne soirée
Mécano

[Deuteronome]

@pierre genet 3

[color=red]j’ai l’impression d’avoir déjà vus cette doc…ne serait-ce pas pour réaliser des lifters ???En tous cas, merci Deutéronomius
La modification ne tiendra pas dans le boitier de départ, va falloir ajouter du volume…à moins d’utiliser un primaire seul de THT ancienne, donc démontable. Je dois en avoir pour ancien moniteur monochrome sur lequels la galette THT doit être amovible.

A part celà (mais je ne laisse pas tomber ce régénrérateur) je vous ai déjà dit que j’avais 2 TF1795A. Comme le tube du 2° était (ou a été récemment ) mis hors d’usage, j’ai gardé le châssis complet au cas où (où quoi, je me le demande, des tubes AW43-80, ça métonnerait que j’en trouve) et je me suis « amusé » à mesurer TOUTES les résistances car sur le premier châssis j’avais été surpris d’en découvrir qui avaient vraiment varié.
J’ai découpé la nono des résistances en fonctions, je les ai mesurées et fait un tableau qui donne la variation. Les couleurs sont faites pour attirer l’attention sur les grandes variations:

• jaune : de 20 à 40%
• orange clair: de 40 à 100%
• orange foncé : plus de 100%

Remarquez que:

• en général, les variations sont positives
• un 20/20 pour les bobinées, pas de souci de ce côté là
• un 0 pointé pour les potentiomètres (et encore, je n’ai pas mesuré le contact du curseur sur la piste, la valeur est la valur totale !)
• comme j’ai relevé les valeurs en suivant le schéma, 2 lignes successives correspondent à 2 résistances proches dans le circuit, donc lorsque 2 lignes (ou plus) consécutives sont colorées, celà peut indiquer un « nid de pannes » (si je peux me permettre d’utiliser cette expression)

Bref, avec ce tableau, je peux déjà avoir une petite idée des pannes qui m’attendent… mais elles vont attendre, car j’ai dit que je ferai le régénérateur de tube avant (et ensuite, le RA4366A )

Dans le mille, Curiosus.

Impressionnant votre travail, Curiosus !
Je ne savais pas qu’il éxistait encore des gens autant passionnés et en particulier pour la télévision .
Pour tout vous dire, Curiosus, j’avais perdu espoir de trouver encore un jour des passionnés comme vous !!!

C’est cela que j’appelle : des [color=red]TECHNICIENS .

A l’intention de philippe :

Bah, si tu comptes nous perturber de cette manière, on veut bien !

Bye jeunes gens de bonne famille

[Jean-Luc_Beulaygue]

bonsoir

deurétium, j’éspère que vous ne faites pas de moto, car vous auriez du mal à trouver un casque.

[pierre_genet_3]

@Deutéronome

Je ne savais pas qu’il éxistait encore des gens autant passionnés et en particulier pour la télévision .
Pour tout vous dire, Curiosus, j’avais perdu espoir de trouver encore un jour des passionnés comme vous !!!

Disons, qu’en ce moment, remettre en marche ces ancêtres me plait bien, alors … et puis j’aime bien aller jusqu’au bout des choses, et c’est fou ce qu’on peut faire avec les moyens de maintenant !
A l’époque, les techniciens avaient des appareils de mesure de même technologie que les appareils à réparer, il fallait sans arrêt se poser la question : ce défaut que je constate c’est la TV ou c’est l’appareil de mesure ? Maintenant, on est capable de visualiser carrément le signal HF, d’afficher carrément le spectre vidéo, le moindre multimètre ne perturbe plus la CAG, on peut faire des mini-mires (mais elles font le maximum ) avec un microcontrôleur PIC…bref, c’est du « velours »
Alors dans ces conditions, la technique c’est sympa, non

[pierre_genet_3]

Bonjour à tous,
et merci à Philippe pour le schéma de son régénérateur. Je vais étudier ça !

Et puis ça y est, je démarre la remise en route du RT4366A aujourd’hui !

[Clopos]

Hello,
Magnifique remise en route : remontage.

[kiki37]

Bonjour

@Clopos

Hello,
Magnifique remise en route : remontage.

Magnifique …déterrage d’un sujet qui a 15 ans

[marceljack]

@kiki37

Bonjour

@Clopos

Hello,
Magnifique remise en route : remontage.

Magnifique …déterrage d’un sujet qui a 15 ans

[Clopos]

Hello,

Cela peut paraître stupide mais ce fil contient plein d’infos intéressantes pour qui débute dans la réparation d’anciens téléviseurs. On comprend assez bien sur quels éléments agir.
Bon après, c’est vrai, c’est de l’archéologie forumesque mais ce n’est pas parce que c’est vieux que c’est obsolète.
