Bonjour à tous,
Notice d’application Philips concernant le tube ECL86. Construction, caractéristiques et de nombreux schémas d’amplificateurs, du plus simple au plus élaboré; mono et stéréo.
pdf, 38 pages, anglais, 1963, 1,6Mo.
Merci! à Terry VK5TM (GB).
Cordialement
jhalphen
VK=Australie.
G=Angleterre
Bonjour,
Merci pour avoir déniché cet interessant document.
Il est maintenant stocké dans nos archives, en lien avec :
Ainsi il sera facile de le retrouver.
Informations et réalisations en téléphonie
Bonjour à tous,
Lexique de tubes, pdf, 339 pages, 5,4Mo.
Compilé à partir des sources suivantes :
1ère source:
Handbook Tubes, 12th edition, 1966.
Publié pour le Radio Bulletin par De Muiderkring N.V., Pays-Bas. Données complémentaires, mêmes sources :1ère édition 1955 et 10e édition 1963.
2e source : (ne concerne que les tubes non-présents dans la 1ère source)
Radio Tubes de E.Aisberg, L.Gaudillat, R.de Schepper.
3e trimestre 1949, N° Editeur 122 & 3e trimestre 1951, N° Editeur 142 publié par : Société des Éditions Radio - Paris.
Si ce document fait double emploi, mes excuses!
Merci! à « Neutronic », Pays-Bas.
Cordialement
jhalphen
Bonjour à tous,

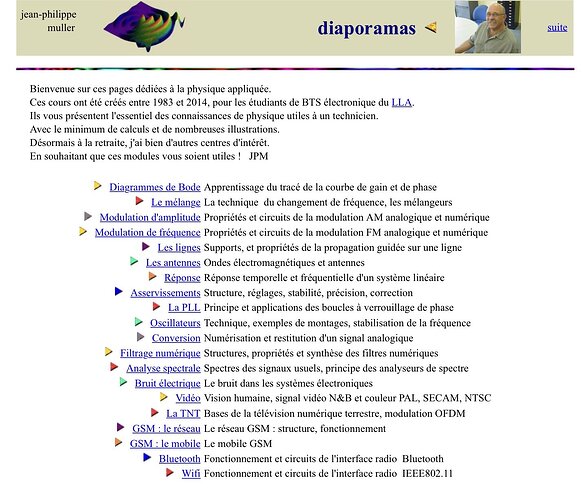

Le site de Jean-Philippe Muller, professeur de BTS d’électronique retraité. Sommaire des sujets en photo ci-dessous.
Documents pdf abondamment illustrés en couleur avec texte pédagogique en Français.
intéressants à lire; la vidéo, la TNT, la téléphonie mobile et les circuits de base utilisés en radio.
Cordialement
jhalphen
Je n’avais pas prêté attention à cette information mais George Ulm est décédé en décembre 2022.
Si vous ne connaissez pas son site, vous risquez d’avoir un choc (j’avais déjà mis le lien sur ce forum à je ne sais plus quelle occasion) :
Impressionnant !
A +.
Absolument monstrueux et colossal!!!
Merci
la video est encore plus impressionnante:
Bonjour à tous,
site USA de schémas, articles & livres d’électronique.
quantité monstrueuse de fichiers mais recherche nécessite des efforts.
https://schematicsforfree.com/
index général :
https://schematicsforfree.com/files/
exemple : Sony, produits radio & audio:
https://schematicsforfree.com/files/Audio/Products/Consumer/S/Sony/
autre exemple : audio, toutes marques, recherche alphabétique :
https://schematicsforfree.com/files/Audio/Products/Consumer/
Merci! à « chipveres », ARF USA.
Cordialement
jhalphen
Bonjour à tous,
Richi’s Lab.
une fascinante plongée en microphotographies dans le coeur des semiconducteurs modernes.
Une grande variété de composants : transistors (& faux), Amplis-OP, LED, afficheurs LED, Lasers, senseurs optiques CMOS, microprocesseurs, wafers de fabrication,…
Traduction via Google translate :
Merci ! à « quadtech », Hyderabad, Inde,
Cordialement
jhalphen
Bonjour à tous,
Site US proposant de nombreux schémas gratuits en téléchargement direct.
Haute fidélité « vintage » (Bogen, Scott,…), mesure, Heathkit et une section « Radio » distincte.
Intéressant : une section fournie sur les décodeurs FM stéréo de l’époque où c’était un accessoire distinct.
Ils font aussi de la vente de composants orientés « tubes, etc. »
Merci! à « Rocketeer », ARF, USA,
Cordialement
jhalphen
Bonjour à tous,
pour fans d’aviation :
un site Néerlandais dédié à l’avionique « Vintage », centré sur les matériels de 1950 à 1965.
Merci ! à « Neutronic », GB.
Cordialement
jhalphen
Bonjour à tous,
site Radio personnel de Gerard Jongbloed, Pays-Bas.
Bibliothèque de schémas, beaucoup de Philips.
Merci à « Six Million Dollar Man », Düsseldorf, via ARF,
Cordialement
jhalphen
Liste partielle accueil schémathèque :
Bonjour à tous,
site d’un expérimentateur en électronique malaisien (Geeseang).
original et créatif.
traduction anglais/français via Google :
en télévision :

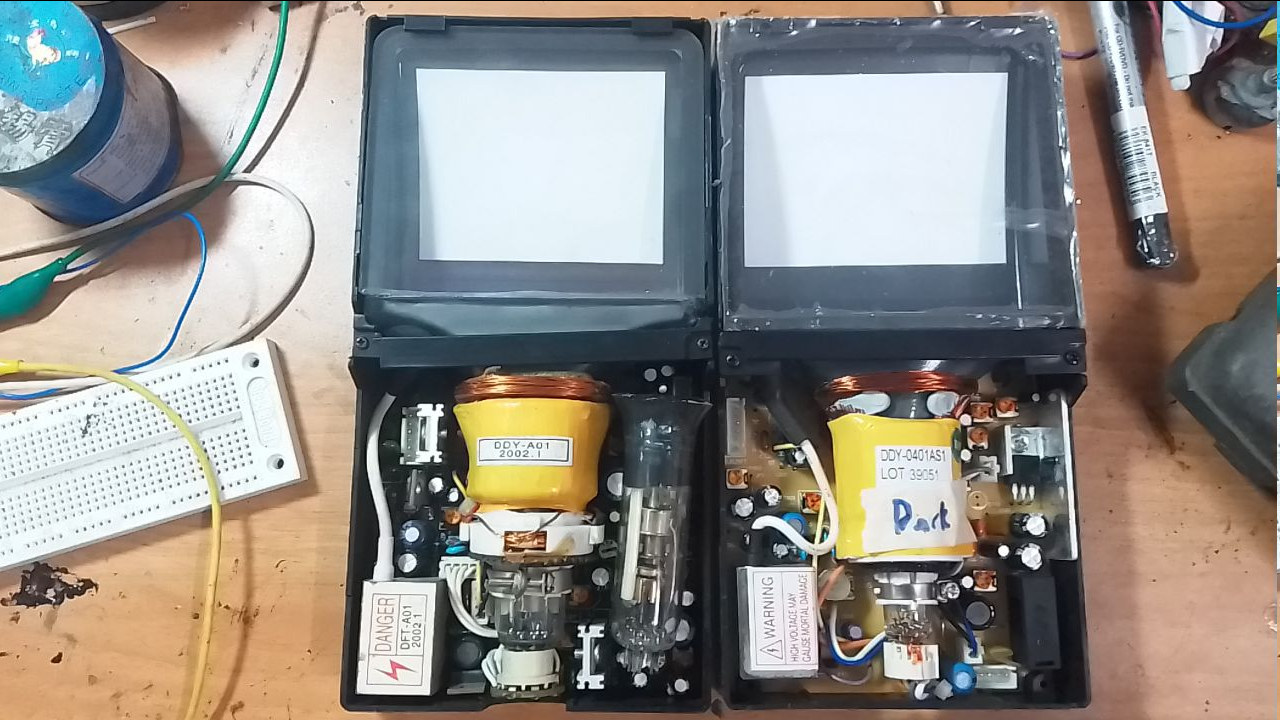

expérimentations avec moniteurs N&B à écrans plats de portiers vidéo :
Restauration d’un TV Ekco britannique, portable 9" à tubes des années 50. Il s’agit du modèle CCIR/625 et non du TMB272 405 lignes/GB :
des expériences interessantes avec les phosphores pour écrans oscillos & TV, production artisanale de Willemite (fluorescence verte)
43 sujets d’expérimentation en TV/radio, etc.
Cordialement
jhalphen
Bonjour,
Je mets ce lien car il n’apparait pas forcément lors de recherche de manuels HiFi:
Doctsf (Modèles & Marques)
