Bah, cest bien démarré, il faut peut-être laisser le temps aux collègues d’envoyer des docs
Je vais regarder dans mes bulletins "Service S.A. " mais il faut me laisser le temps de les consulter, les scanner éventuellement puis les poster …
Messieurs et RVB,
Je vous avais dit, à vos plumes et claviers. Et voilà, il n’aura pas fallu longtemps pour perdre patience, on dirait… Il est incroyable de voir à quelle vitesse le ton peut s’enflammer sur un forum. Quant à RVB, connaissant son état de santé, je sais qu’il va « rougir » rapidement.
Revenons aux fondamentaux : le site du TVC 5, dans le respect et la courtoisie. J’aimerais le voir achevé, si possible ! La vie est trop courte.
Sébastien Belot.
1 « J'aime »
Tous les schémas et docs semblent disponbibles sur ce site ? Peut-on les reprendre ? La date indiquée est fausse : c’est 1972 ou 1973… Je regarderai la doc à la maison ce soir (je suis au bureau). pas certain que ce soit indiqué dedans ???
quelques photos tirées d’un fil d’ici :
Pas de soucis,
moi aussi j’aime bien tout maitriser,
personnellement je n’utilise pas de CMS mais un framework de développement web, un « cadriciel » comme on dit en français, ça contient sous forme de boite à outils/bibliothèques des briques qui facilitent et accélèrent la programmation, qui évitent de réinventer la roue, et ça garantie la compatibilité avec un maximum de navigateurs,
ce n’est pas à la portée d’un non-programmeur, d’où l’existence des CMS type wordpress pour qu’un utilisateur lambda non technicien puisse se lancer quand même.
1 « J'aime »
Ils disaient surtout ça car eux ils ont « rétro-pédalé » vers les lampes, maîtrisant très mal le Solid-State, ils prêchaient pour leur paroisse, à savoir une technologie peut-être ancienne mais éprouvée, face à une nouvelle technologie qui en a dérouté plus d’un…
Confirmes moi : le TVC5 a été présenté au salon de la TV en 72 mais a été commercialisé a partir de 74 (modèle de série)
Une présérie (Caisse de TVC4 avec le sélecteur) a elle été commercialisée en 73?
Je présume que le châssis s’est commercialisé jusqu’en 1977, peut-être 78 , le TVC7/8 ayant bien pris le relais en 1976/77.
2 « J'aime »
Il me semble que mes parents avaient acheté leur TVC5 en 1974 (ou75 ?), mais que mon oncle avait le sien depuis 1973 (ou74) ??? Ce dont je suis certain, c’est que le tube a chauffage rapide A66-410X est sorti très tôt, puisque le Tv de mon oncle en était équipé…
La présérie n’aurait jamais été commercialisée semble-t-il (d’après un membre du forum)… Pourtant dans la doc technique on trouve la description du sélecteur mécanique à 6 touches.

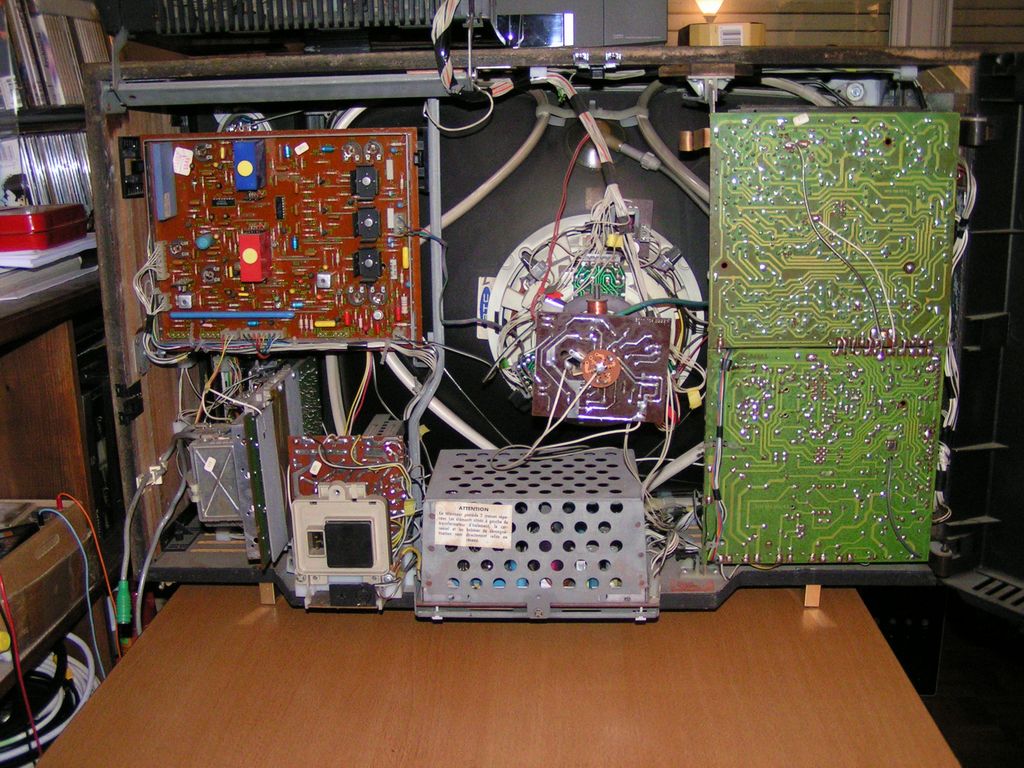

La version avec la platine chroma avec les grosses boites rouges et bleues a été commercialisée : sur ce forum, un intervenant en possède un :

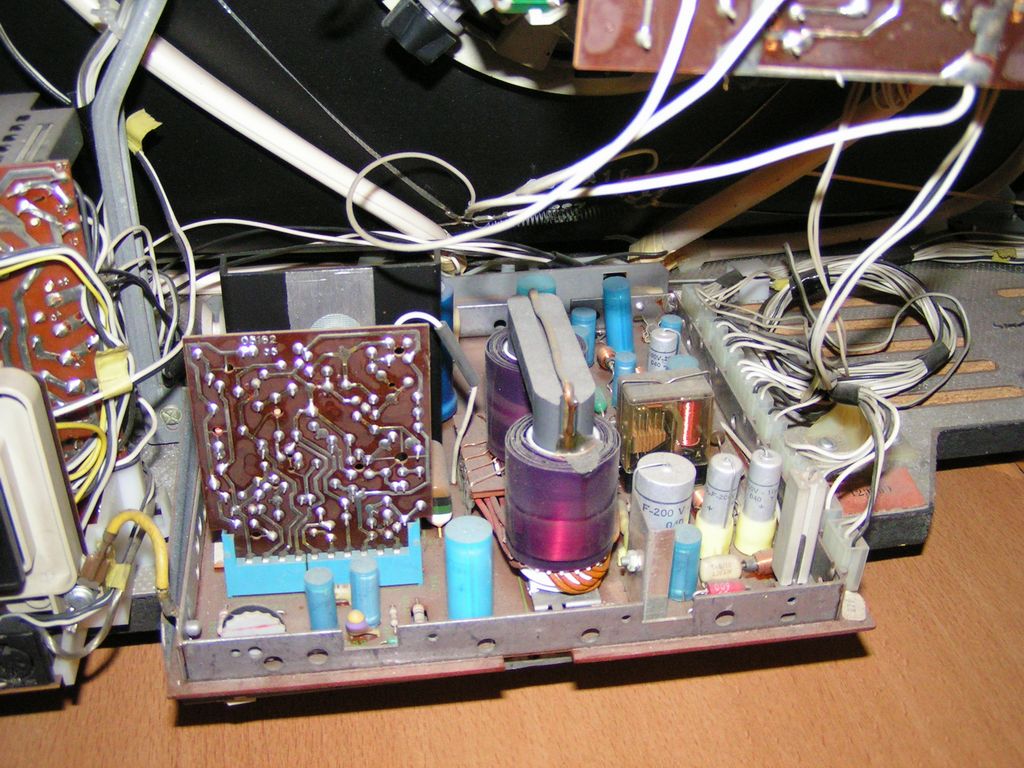

également équipé du vieux transfo d’alim :

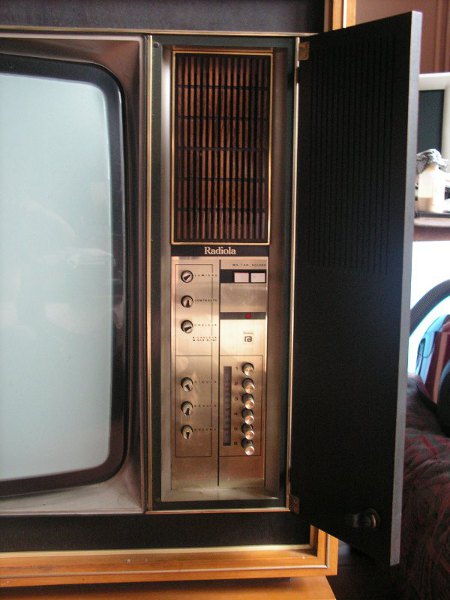

ci-dessous : la version à clavier mécanique du TVC4, qui aurait été commercialisé en 1972 et aurait vite été remplacé par la version qu’on connait :
Donc, pour résumer de ce que j’ai pu glaner ici et là :
- 1972 : sortie du 1er TVC5 avec tube à chauffage lent (A66-140X), platine vidéo similaire au TVC4 (boites discriminateurs rouge et bleu), et clavier mécanique à 6 touches, bouton manuel pour la ligne magique d’accord tuner. Transfo d’alim forme transfo THT.
- 1973 ou 74 : sortie du TVC5 à clavier à préselection électronique par molettes, commande ligne magique par ouverture du tiroir de préselection. tube A66-140X et platine chroma à 2 boites rouges et bleues.
- Ensuite : platine chroma à 3x IC, nouveau transfo d’alim monobloc; Introduction du tube à chauffage rapide A66-410X. versions optionnelles à télécommande à ultra-sons; Version optionnelle touch control.
- A la fin : platine fréquence intermédiaire à flancs plus raides pour accueillir les nouvelles chaines aux canaux rapprochés.
2 « J'aime »
Je vais devoir analyser les PDF que Jacques a mis en ligne pour séparer les différentes fonctions et les classer par rubriques. Si tu trouves une photo nette de la platine chroma, je suis preneur !
Non, je ne trouve pas… De toute manière il faudrait mettre la photo de la platine à 3x IC, l’autre a duré bien peu de temps !
1 « J'aime »
Voila @jean_marc,
Je progresse à tâtons, découvrant au fur et à mesure que ce châssis a connu deux générations de circuits chroma. J’aurais besoin de précisions sur les types d’identification que ces modules géraient. De même, je viens d’apprendre que l’alimentation a évolué à travers deux générations de transformateurs. D’autres secrets de fabrication restent-ils à découvrir ?
En théorie, la création d’un site commence par un organigramme pour définir l’extension des liens. Pour ma part, je fais exactement le contraire : je ne sais absolument pas où je vais, une situation inédite pour moi. Je navigue à vue.
Entre l’analyse de PDF pour extraire des sections de schémas et la recherche de photos rares de ce châssis, la tâche s’avère ardue. Quant à l’aspect esthétique du site, peu m’importe : l’essentiel est qu’il soit fonctionnel.
Totof 73 nous a promis des photos ; cela devrait enrichir le contenu… Comme dit l’autre, qui vivra verra !
J’arrête là, je ne vois plus grand chose. La suite demain.
Bonne soirée.
RVB
4 « J'aime »
Hervé, ces 2 chroma géraient l’identification trame et pas du tout l’ident ligne. La 1ere génération c’est la chroma du TVC4, à dicriminateurs à composants discrets enfermés dans les boiboites rouges et bleues, et la suivante c’est des discri à circuits intégérs, mais mauvais choix d’après les spécialistes puisque ces IC ne sont pas capables de gérer l’ident lignes apparue par la suite. il existe une bidouille simple à base de TCA640 qui permet de gérer l’ident ligne… J’en ai parlé sur le forum…
Bonsoir, mon cher Hervé,
Pourquoi te dévaloriser ainsi ? Ce site est très bien : fonctionnel, concis. Que demander de plus ?
J’ai même remarqué que tu as conservé la couleur d’origine du logo Philips, une belle attention au détail.
Merci à vous tous de contribuer avec autant de gentillesse et de partager votre savoir.
J’ai essayé de consulter les schémas et réglages, mais j’ai rapidement abandonné, n’y comprenant absolument rien. Chacun son métier !
Hervé, prends soin de toi et participe avec modération. Il n’est pas nécessaire de rester devant ton écran 8 heures d’affilée.
Rien ne presse.
Je te félicite sincèrement, compte tenu de ton état que très peu connaissent, d’où, parfois, ces sautes d’humeur.
Passe une excellente soirée.
Sébastien Belot
3 « J'aime »
Hervé, la platine chroma 2ème génération que tu as mise sur le site semble ne pas être la bonne :
c’est celle-ci (la plus courante et la plus employée sur TVC5):
Additif n°3 TVC5_platine chroma 3IC.pdf (2,2 Mo)
Il y aurait encore eu une version intermédiaire avec les boiboites et des IC ???
1 « J'aime »
Ok bon alors je prépare ceci, les photos je les publies sur ce topic ou ailleurs ?
Ce sera l’occasion pour le dépoussiérer a nouveau
1 « J'aime »
Pourquoi ne pas créer une fiche "châssis TVC5 " comme je l’ai fait pour les TVC7 & TVC8 et y mettre les photos que tontonvé pourra récupérer pour le site TVC5.
Ainsi chacun pourra y ajouter ses photos et ses docs en PDF
Quant aux docs en ".doc " ou ".txt " elles pourraient être envoyées à Hervé directement sur son adresse mail pour qu’il puisse les "travailler " à son aise.
Son adresse mail est visible en haut à gauche de https://windows7passion.fr/
2 « J'aime »
Bonsoir,
Le site TVC 5 a subi quelques ajustements cette nuit
. Prochain objectif : dénicher, si possible, des catalogues commerciaux Philips de 1972 à 1976 pour enrichir la page correspondante… Ca fera plaisir à Mannix
RVB
Qui serait capable de se lancer dans l’explication de l’alimentation à découpage du TVC 5 ???
Bonjour Hervé,
Une nouvelle page vient d’apparaître sur le site du TVC5. A ta demande, j’ai interrogé mes amis collectionneurs, et pour l’instant, personne ne semble posséder de revues commerciales Philips ou Radiola datant de 1972 à 1976. Le message est tout de même passé à l’international par l’intermédiaire de l’incontournable Walter. Comme beaucoup d’entre nous ici, je suppose que tu as trouvé quelques versions allemandes, mais je doute que ce soit la correspondance idéale.
Je comprends bien le plaisir de découvrir un catalogue de vente chez soi. Je m’en suis rendu compte le jour où je t’ai rendu visite et que je t’ai apporté ce trésor de marque Grundig que tu ne possédais pas encore. Comme un enfant recevant sa première bicyclette, tu étais émerveillé. J’imagine que nous partageons tous ici un peu cette même émotion. Retrouver les aspects positifs de son passé, c’est tellement bénéfique, bien plus qu’un traitement médicamenteux !
Tu envisages également d’y intégrer le fonctionnement du mécanisme de l’alimentation. Là, je l’avoue, tu me perds ; c’est trop technique pour moi. Peut-être que parmi vous, il y a un public pour cela ? Et comme tu ne changeras jamais, tu vas sans doute essayer d’intégrer le dossier de formation complet s’il existe, n’est-ce pas ?
Encore une fois, tu vas réussir à créer un « machin » extraordinaire, mais sans doute un peu trop imposant à mon goût. Un peu de mesure et de retenue, cher Hervé !
Bien cordialement,
Sébastien Belot
Hervé,
Il faudrait que tu changes le pdf sur la platine Chroma à 3 circuits intégrés : celle que tu as insérée n’est pas la bonne (elle a encore les discri à boites rouges et bleues). la bonne est celle là (TCA550, TBA850, TBA860) :
Additif n°3 TVC5_platine chroma 3IC.pdf (2,2 Mo)

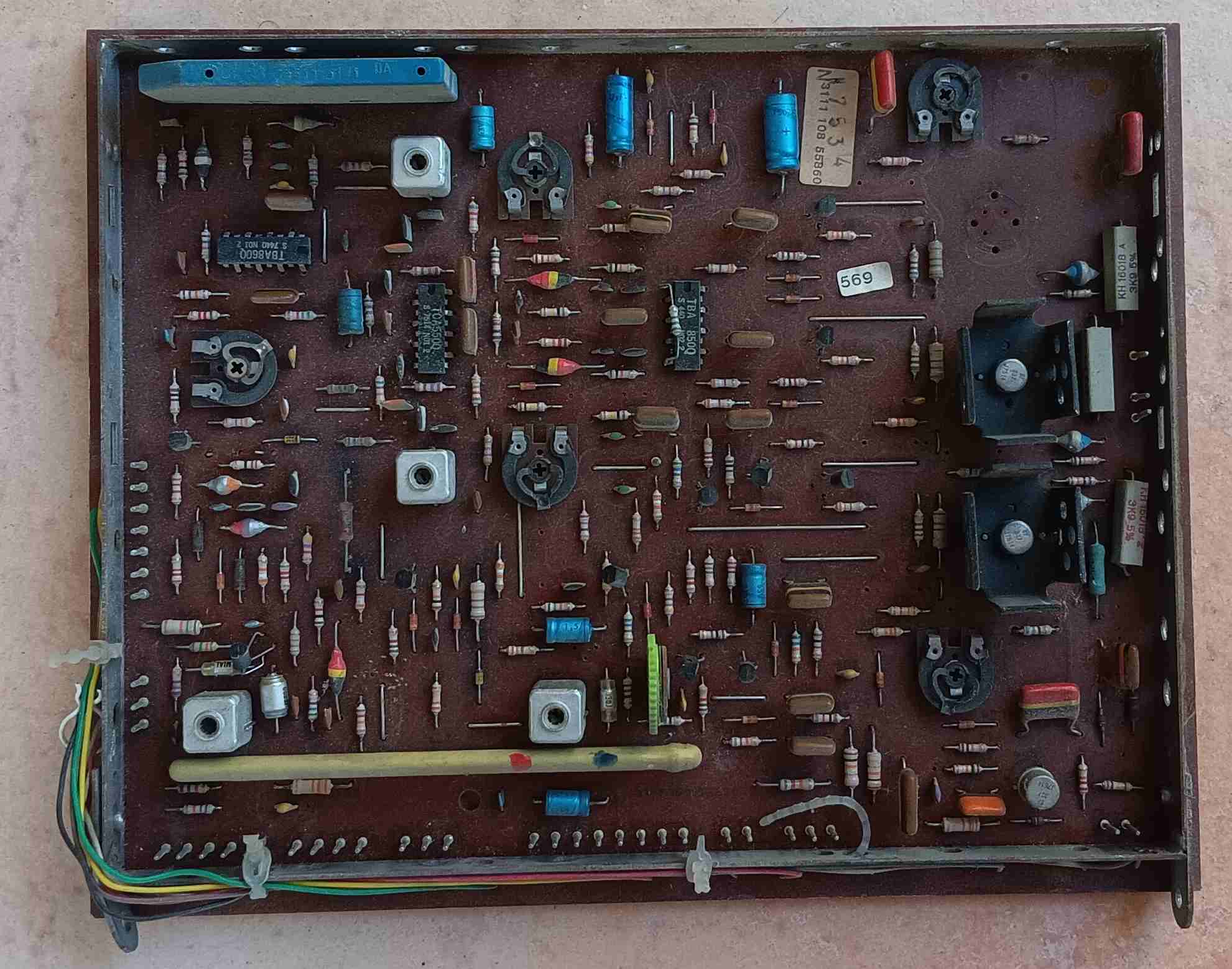

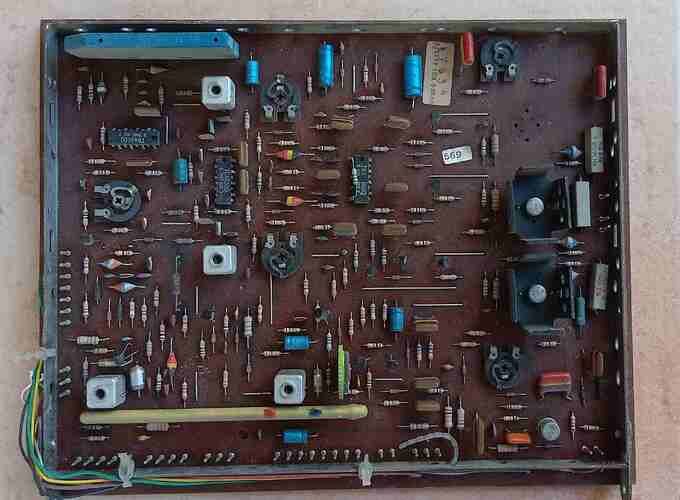

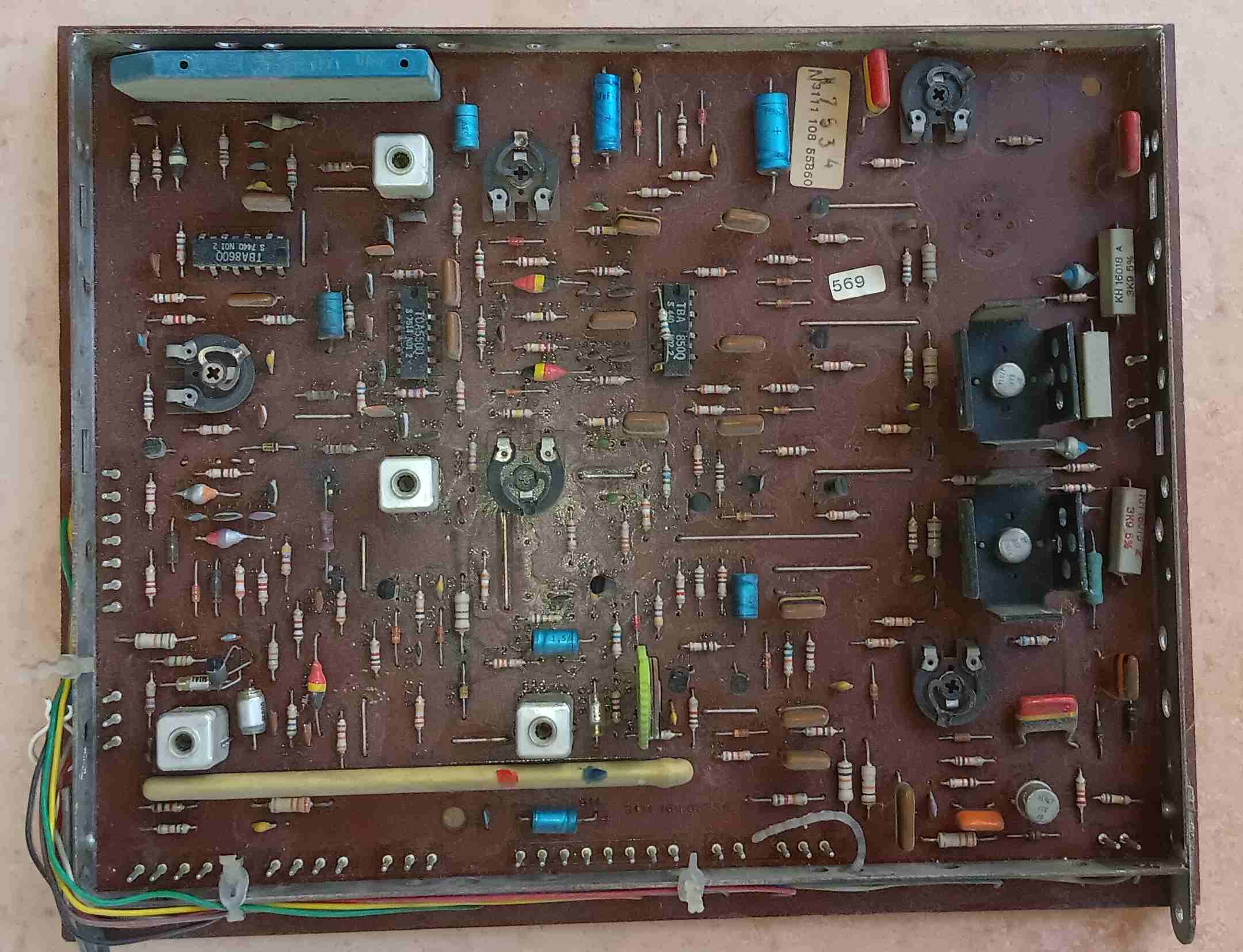

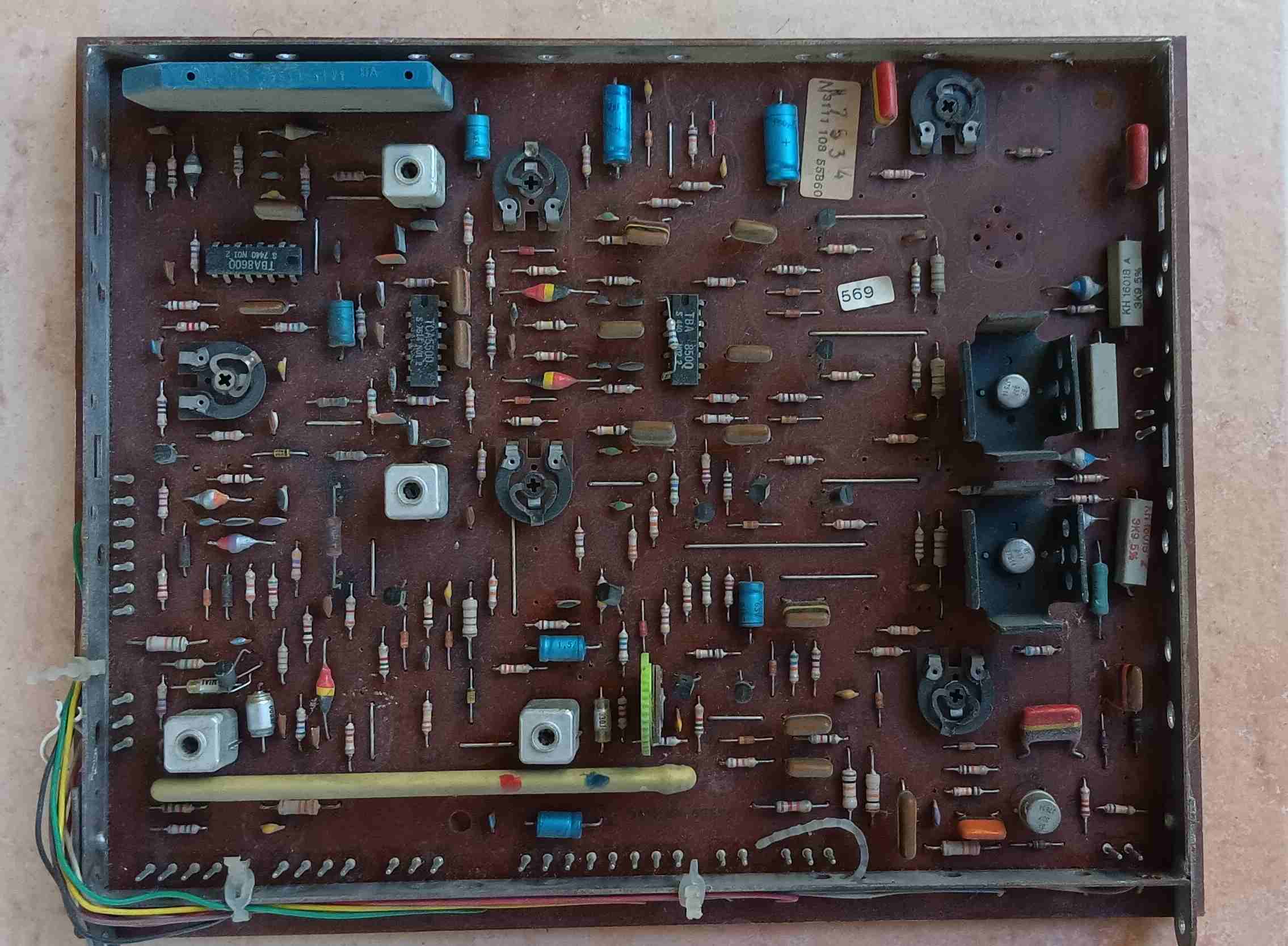

Il me reste quelques pièces détachées : cette platine 3 IC dont j’ai piqué un transistor de sortie haute tension BF289 ! Egalement supprimé les ajustables pour le « blanc bleuté » et avoir un vrai noir et blanc. Malheureusement, je n’avais pas fait de photos de ma platine modifiée pour identification lignes…
