Voila, ma page Grundig passion, France de 1983 à mes débuts jusque 1985 est bouclée.
Merci à tous et bon dimanche.
https://windows7passion.fr/1983-1984-1985.html
1 « J'aime »
Bonjour Tontonve,
ca devient de plus en plus complet et précis… Bravo pour ce travail acharné…
" Wenhelt : Il était nécessaire de lui appliquer une tension négative de l’ordre de -120 à -180v pour stopper le débit d’électrons. Comme l’avait toujours fait Grundig depuis les années 60 pour l’extinction du spot de ses propres téléviseurs à l’arrêt de l’appareil." C’est pas très clair : les G1 sont en général à OV, et c’est la cathode qui est positive via les amplis vidéo…
A l’arrêt du poste , je ne connais pas les méthodes Grundig, mais chez les autres ça doit être les tensions de G2 qui s’arrêtent ? Je n’ai jamais vu de tensions négatives chez Philips ou Thomson ?
La G3 : *« Sa plage de fonctionnement allait souvent de 29 à 33% de la THT soit environ 7500V (tension fixe)*texte en italique. » ca dépend sur les Delta c’était 1000 à 3000 V, et les 1er PIL à tripleurs également… On a ensuite appliqué ces tensions de G3 élevées avec l’apparition de la THT à redressement fractionné il me semble ? A préciser par des spécialistes ? Tension fixe : non c’est réglable, c’est le réglage de concentration ou Focus?
Bien cordialement…
Salut JM
ca devient de plus en plus complet et précis… Bravo pour ce travail acharné…
" Wenhelt : Il était nécessaire de lui appliquer une tension négative de l’ordre de -120 à -180v pour stopper le débit d’électrons. Comme l’avait toujours fait Grundig depuis les années 60 pour l’extinction du spot de ses propres téléviseurs à l’arrêt de l’appareil." C’est pas très clair : les G1 sont en général à OV, et c’est la cathode qui est positive via les amplis vidéo…
Pour être précis, Grundig utilise bien les G1 depuis les années 80 pour l’extinction sauf sur un type de tube Philips période châssis DIGI 100 (2002 à 2004) avec cathode I où ce principe ne pouvait pas s’appliquer. Il était nécessaire alors de provoquer, un court instant, un débit important du tube afin de décharger sa HT tout en dérivant le spot en dehors de la partie visible, vers le col du tube. Avant les années 80, c’était différent mais comme je ne veux cibler que la période post 1983, je laisse en l’état. Ca a d’ailleurs été leur malédiction pendant 6 ans (1990 à 1996) où les amplis vidéo ont cramé à répétition à cause d’une tension d’extinction trop importante… La structure différente des nouveaux canons des tubes cathodiques Philips et Toshiba en 110° « 2.0 » en était la cause. Amorçages à répétition à l’extinction…. principalement sur le TDA 5101.Les versions TDA 5101 A/D avaient pourtant des diodes de protection mais contre un flash positif pas négatif…Les anciennes platines TRC à transistors ne bougeaient pas…
Petit rappel: https://windows7passion.fr/logiciels/la-malediction-des-tubes-black-line.pdf
A l’arrêt du poste , je ne connais pas les méthodes Grundig, mais chez les autres ça doit être les tensions de G2 qui s’arrêtent ? Je n’ai jamais vu de tensions négatives chez Philips ou Thomson ?
La G3 : *« Sa plage de fonctionnement allait souvent de 29 à 33% de la THT soit environ 7500V (tension fixe)*texte en italique. » ca dépend sur les Delta c’était 1000 à 3000 V, et les 1er PIL à tripleurs également… On a ensuite appliqué ces tensions de G3 élevées avec l’apparition de la THT à redressement fractionné il me semble ? A préciser par des spécialistes ? Tension fixe : non c’est réglable, c’est le réglage de concentration ou Focus?
Mon dieu que tu es cartésien JM. Je dis fixe, une fois réglé, contrairement aux cathodes…
Mais c’est toujours constructif et je t’en remercie
Avec toutes les pannes, mes schémas TV scannés à 90% puis transformés en PDF + « erreurs de jeunesse » concernant une bonne majorité de châssis + les photos et vidéos, le site atteint aujourd’hui 15.8Go…Je vais donc devoir me calmer!!!
Bien cordialement…
Bonjour Hervé,
Tu sais c’est très complet comme ça… Ensuite si tu vas trop dans le détail, ça deviendra inbuvable…
As tu reçu les 2 livres du SCART ? Ils sont vraiment passionnants, et l’histoire des tubes cathodiques ets très bien décrite, en particulier le 20AX et le 30AX…
Pièce jointe : doc sur tubes cathodiques RTC (de 1976, pas de 1970 !) : ça confirme ce que je disais :
20Ax : G3 4 à 4.8 kV (page 82).
couleur delta 90° : G3 16.8% à 20% de la THT, soit 4200 à 5000V. (page 120).
Couleur Delta 110° : G3 4.2 à 5 KV. (page 174).
Pour le 30AX. G3 = 4500V. (voir dessin électrodes joint).

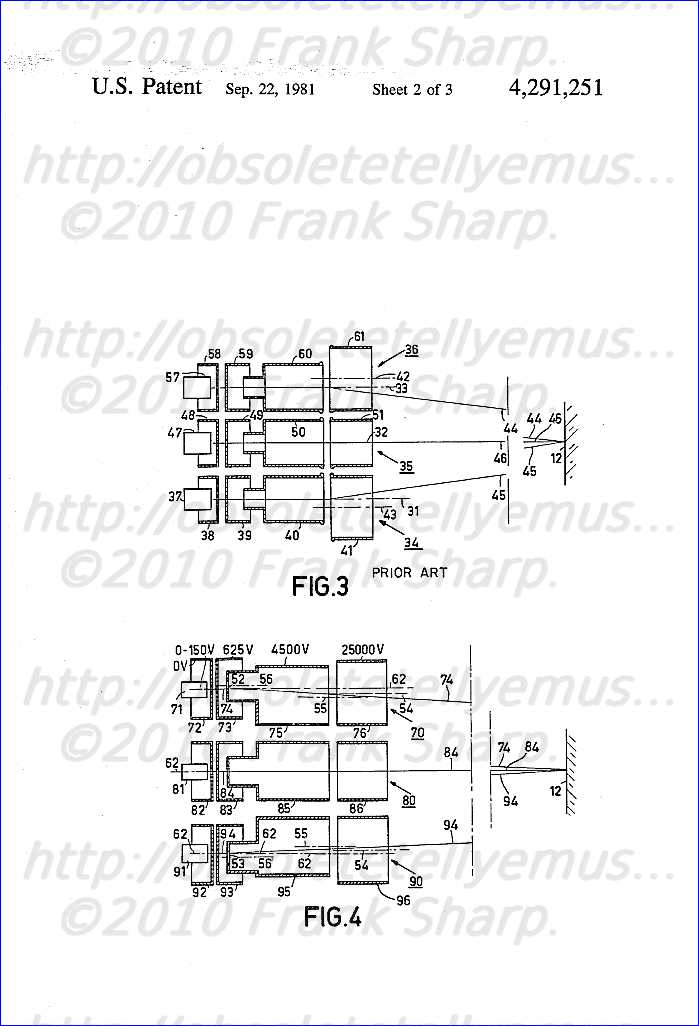

Il me semble bien que les THT à redressement fractionné ont permis d’intégrer le réglage de G3 au transfo et de sortir des tensions de G3 dans les 7500V en toute sécurité, permettant une conception différente des tubes auto-convergents ?
On trouve des conceptions de culot de tube et de support différents suivant la valeur de G3 (4 ou 7 kV) :

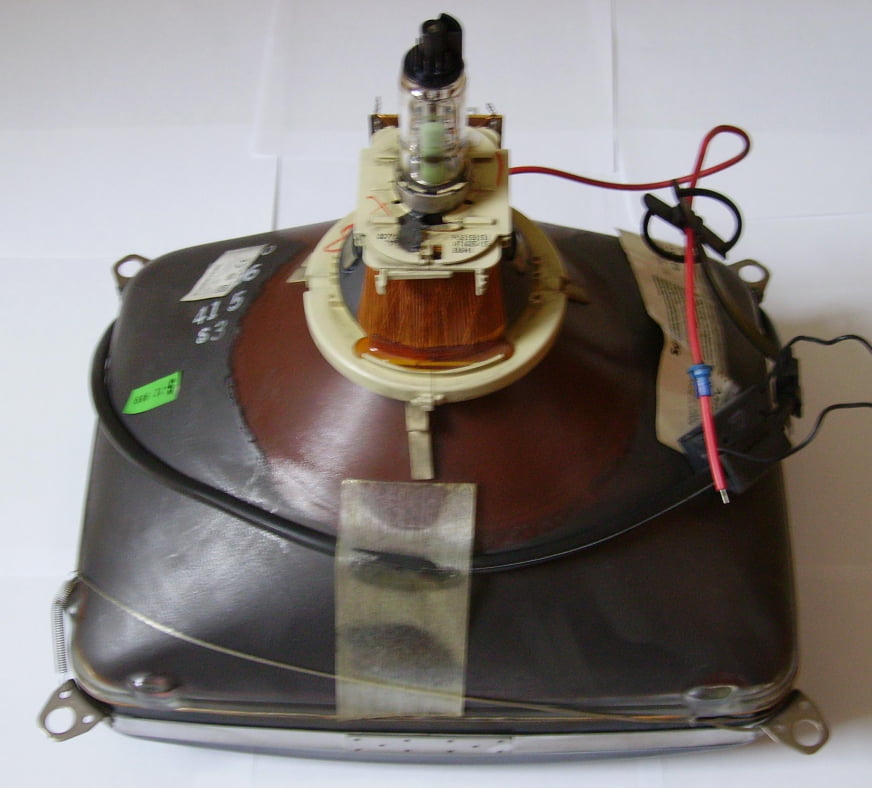

- sur les Delta, 20Ax et 30AX, ainsi que PIL et Delta col mince : c’est une broche identique aux autres (voir photo), mais avec 1 broche manquante de chaque côté. Sur le support du TVC5 que je connais bien, c’est une prise isolée avec 2 plots classiques.

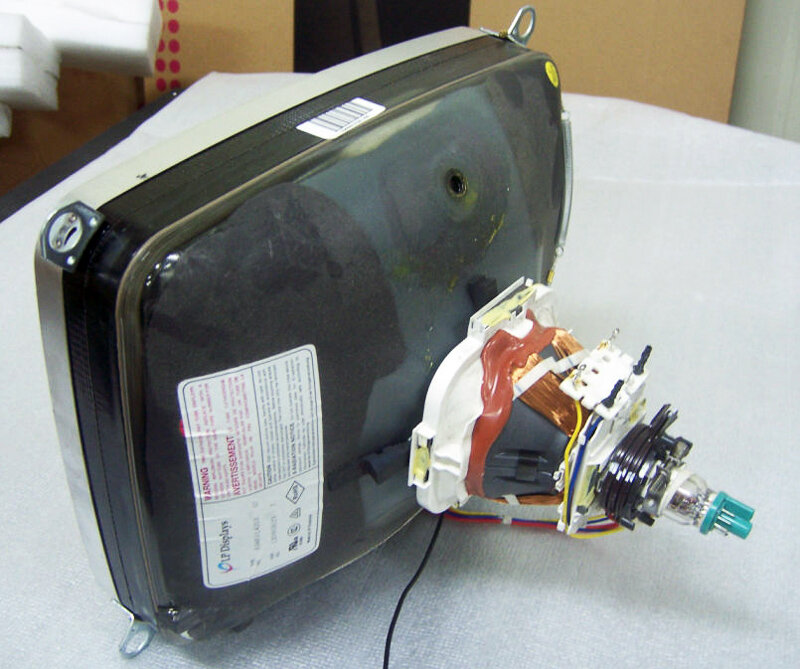

- sur les G3 à 7kV : c’est une broche isolée dans un canon en plastique sur le culot du tubes, et pareil sur le support de tube avec une très forte isolation. (voir autres photos).
Pich Delta 110° : 0.81mm. (page 173). Pich Delta 90° : pareil 0.81mm (page 163). Ca ne veut pas dire que la définition est identique : ça dépend aussi de la concentration et de la constitution des canons… Pich Delta col mince 110° : 0.66 (page 81 de la 2eme doc), mais encore une fois ça ne veut pas dire que l’image sera meilleure !
De la même façon que le Delta 110° gros col A66-140X a eu une version à chauffage rapide A66-410X, il semble d’après la doc que le Delta col mince 110° A67-150X a également eu une version à chauffage rapide A67-510X ! (dans la 2ème doc également).
http://www.retronik.fr/Composants/RTC/1970_RTC_Tubes_images.pdf
Bonsoir à tous,
Je vous avais parlé pendant ma jeunesse de mon père qui avait remplacé vers 1975, l’ancestral TV Philips noir et blanc compatible uniquement en 819 lignes par un Visseau(x) en 61 cm à clavier mécanique à 6 touches verticales VHF/UHF 819/625 lignes. Si quelqu’un en a encore une photo ou une vieille doc. Ca n’a rien à voir avec mon site Grundig passion. C’est juste de la nostalgie ou un caprice d’enfant gâté, je devais avoir 12 ou 14 ans… Aucune idée de la référence bien entendu. Merci d’avance
J’ai été station tech Visseaux/Sonolor (mais radio) de 1971 à 1981 . . . je vais essayer de vous renseigner par des amis communs de fait.
.
Le vieux Tryphon
C’est probablement une fabrication ITT Océanic, châssis Euroset, base 1609/1613.
J’ai le schéma (seul) mais pas de photo de l’appareil
Je fais des recherches quand même
Il y a des chances, par contre, en Océanic (ou Graetz) je vais regarder si j’ai aussi …
Je me souviens que ce TV neuf était déjà en panne. les chaines dérivaient. Le dépanneur de l’époque nous avait assuré en avoir bavé . Pas de problème de varicap, mais des pistes « en fuite » incorporées au clavier « chiant » à remplacer d’après lui. A 14 ans, pour moi , c’était du chinois. C’est tout le souvenir que j’en ai. Depuis, il n’a jamais bougé! Avant son remplacement par un …Grundig bien sur en 56cm couleur à TLC CUC C. Mais ça, vous l’aviez déjà deviné!!! Et on ne se moque pas
Effectivement, il y a eu certains circuits imprimés de claviers défectueux, mais c’était facile à remplacer (et pas "chiant ") ; quelques « tétons » à redresser (sans les casser) et à retordre pour tenir le circuit imprimé.
Je l’ai fait quelques fois

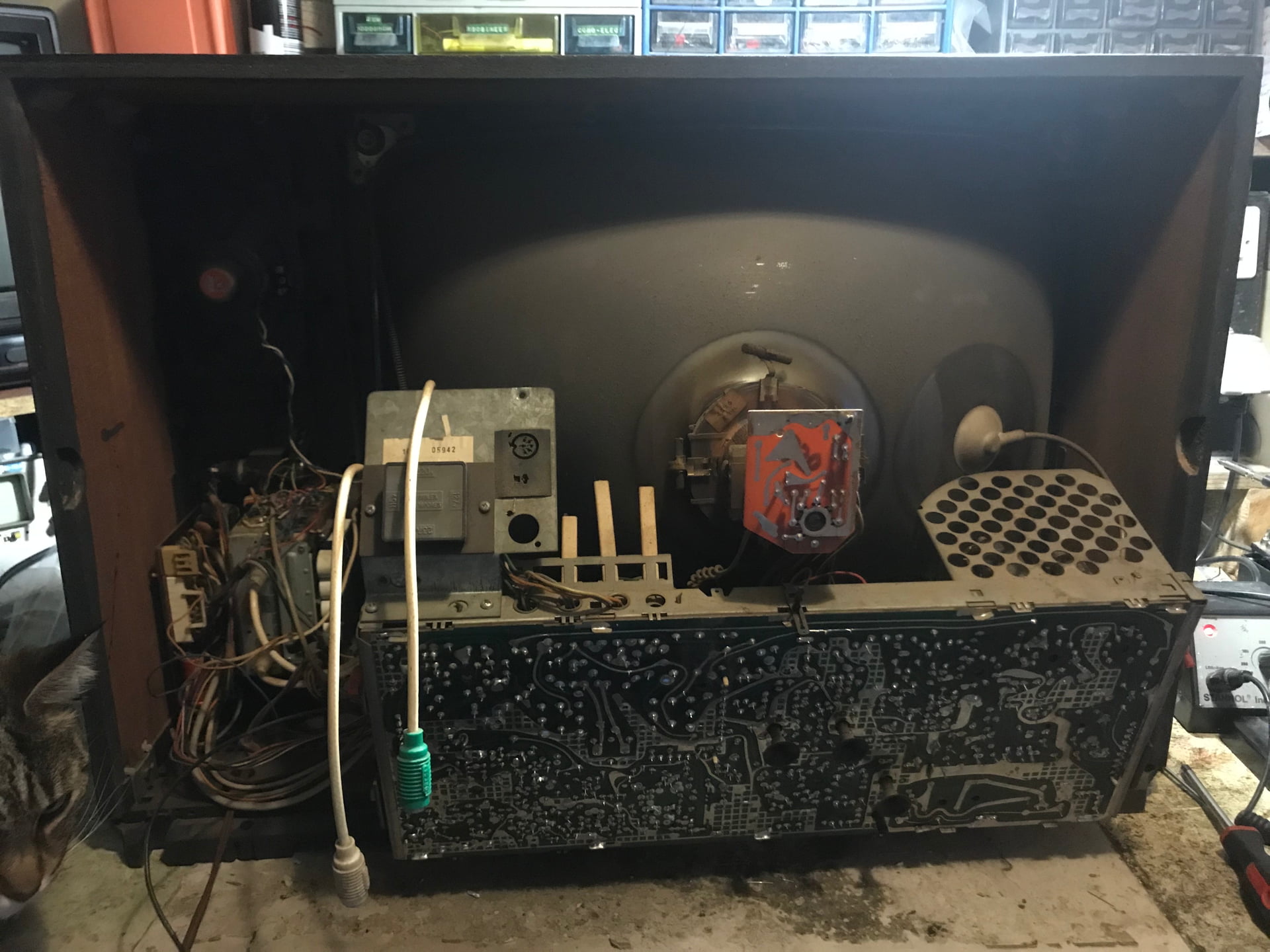

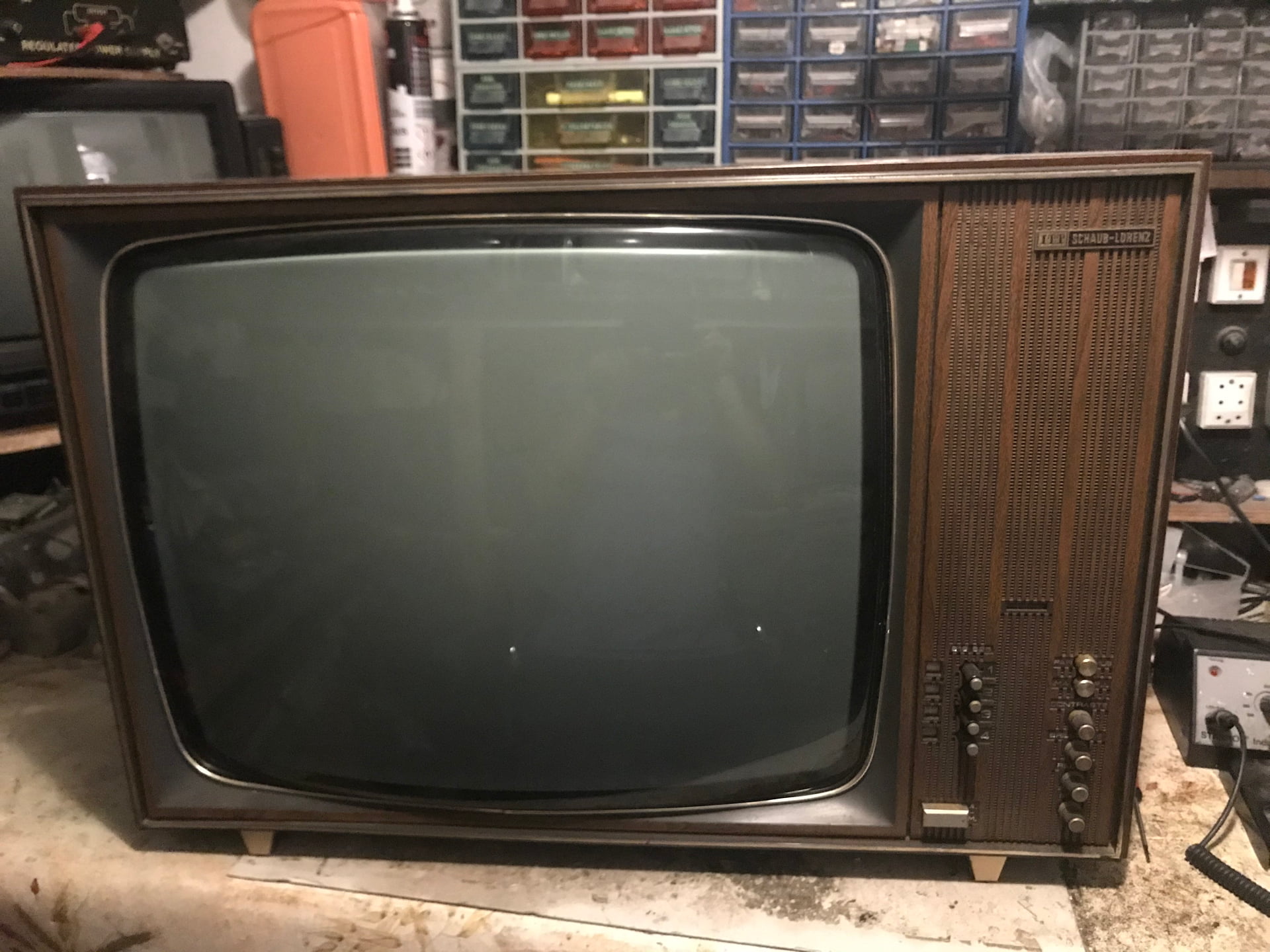

Je pense dire des bêtises. si je me souviens, entre le Visseau(x) et le Grundig couleur, il y a du avoir un Téléavia noir et blanc avec vitre fumée devant et clavier horizontal cette fois en haut à droite et un énorme HP en façade. Et toute la partie son était transistorisée contrairement à son prédécesseur. Satanée mémoire… Et la je dois avoir la photo. D’autant plus que c’est la que pour la première fois, j’ai changé un interrupteur secteur. C’est effectivement mon tout premier dépannage… J’ai encore deux neurones qui fonctionnent
.

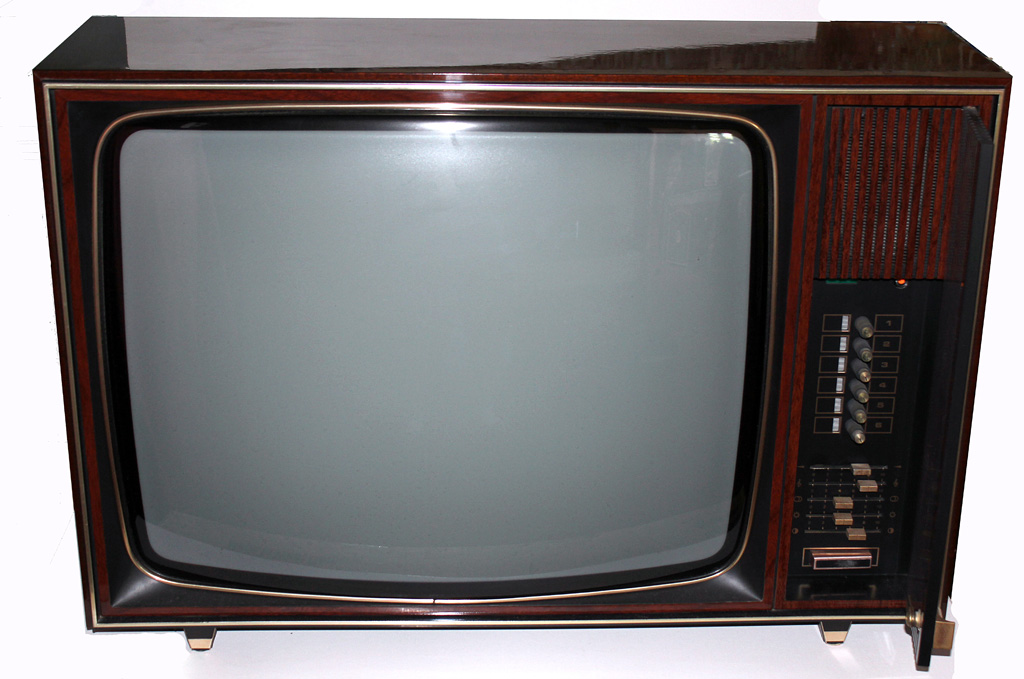

Mais impossible de trouver la photo du Visseaux qui pourrait ressembler de tres loin à ça. Il n’y avait pas 5 potars linéaires
A la personne qui m’a envoyé par mon formulaire sur le site Grundig passion avec un courriel gmail invalide et ici pour le retirer ensuite. Je ne sais donc pas si je dois répondre ou pas. Pour résumer, tu as un M70 495 Monolith qui a plus de 30a et tu veux l’utiliser en ampli HIFI. Tous les Monolith Grundig via la touche HIFI de la TLC coupaient l’image et utilisaient effectivement le TV comme amplificateur. Mais ça s’est terminé à ta génération , c’est à dire au CUC 3600. A partir de ton modèle si tu appuies sur la touche HIFI, tu coupes que les BF de la TV pour extérioriser la source son justement sur un ampli HIFI. Pour retrouver l’ancienne fonction, il suffit de recâbler ton châssis selon le schéma joint (suis pas doué en dessin):
Il te faudra passer par la source son en entrée de la péri noire pour en profiter
cordialement
et rassure toi ton tube ne va pas imploser. il est juste fatigué. tu peux retarder l’apparition de l’image le temps que le TDA 3505 équilibre les canaux en modifiant le condensateur C9552 pin 27 du TDA 4555 du module chroma qui simule le courant de faisceau. A l’origine il fait 22uF en 16v. il peut facilement passer à 33uF voire 47uF pour retarder l’apparition de l’image.
tu peux trouver le schema complet sur le site ou ici
bon cablage
Merci mon voisin va me cablé sa.
Si ça fonctionne, je pense que ça mérite une photo du TV face avant tube allumé et une arrière capot retiré. Je n’ai pas de châssis CUC 3600 dans ma collection à mettre sur mon site
A poster ici ou sur mon formulaire.
Salut Jacques
Chassis.PDF (605,0 Ko)
Circuits imprimés.PDF (1,1 Mo)
Reglages.PDF (1,3 Mo)
Schémas.PDF (716,9 Ko)
je pense que c’est ça le schéma du Visseau
Mais toujours po de photo…
Bonjour à tous, @tontonve bravo pour votre site il est très enrichissant je le lis un peu quand j’ai un peu de temps

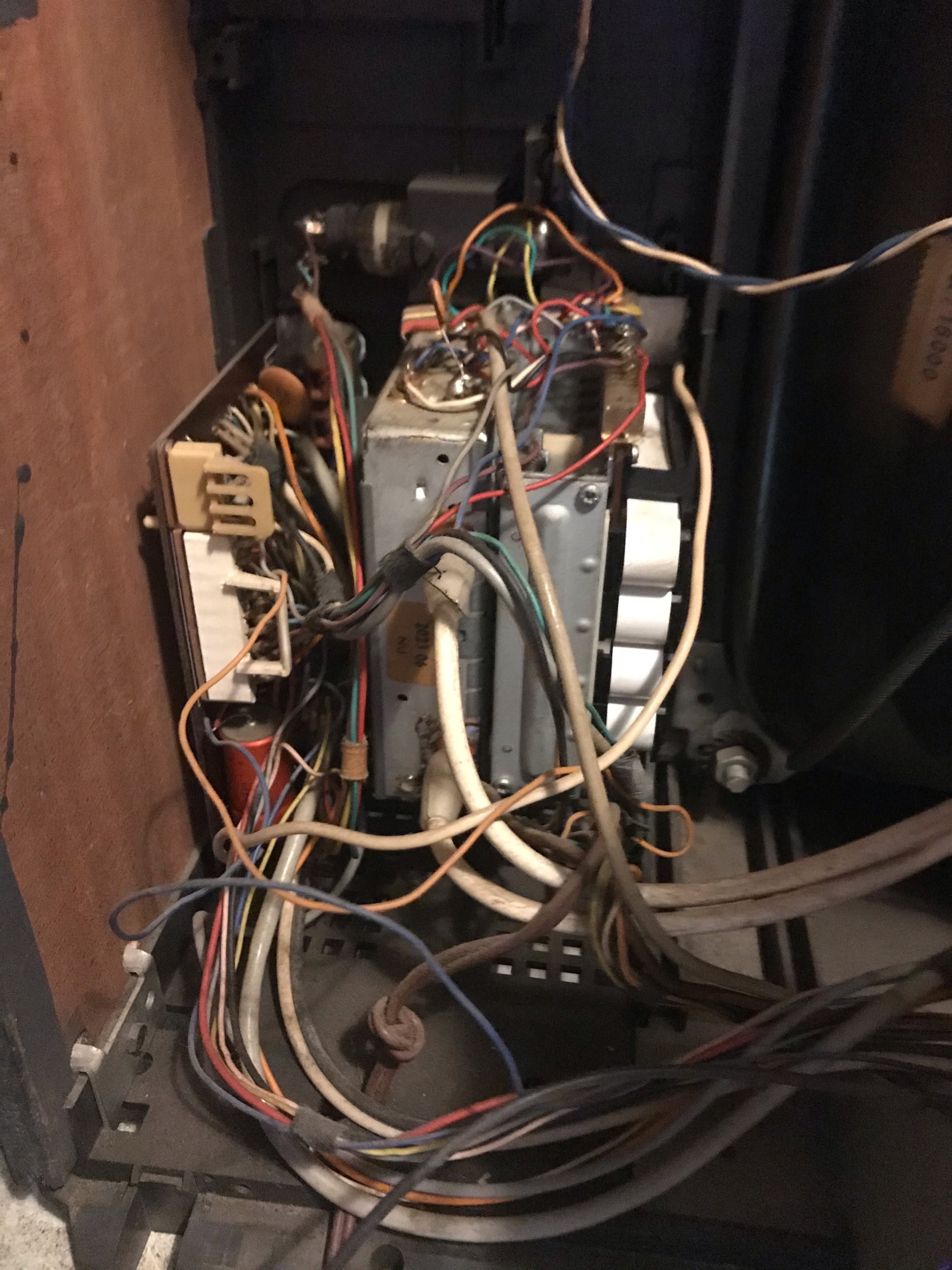

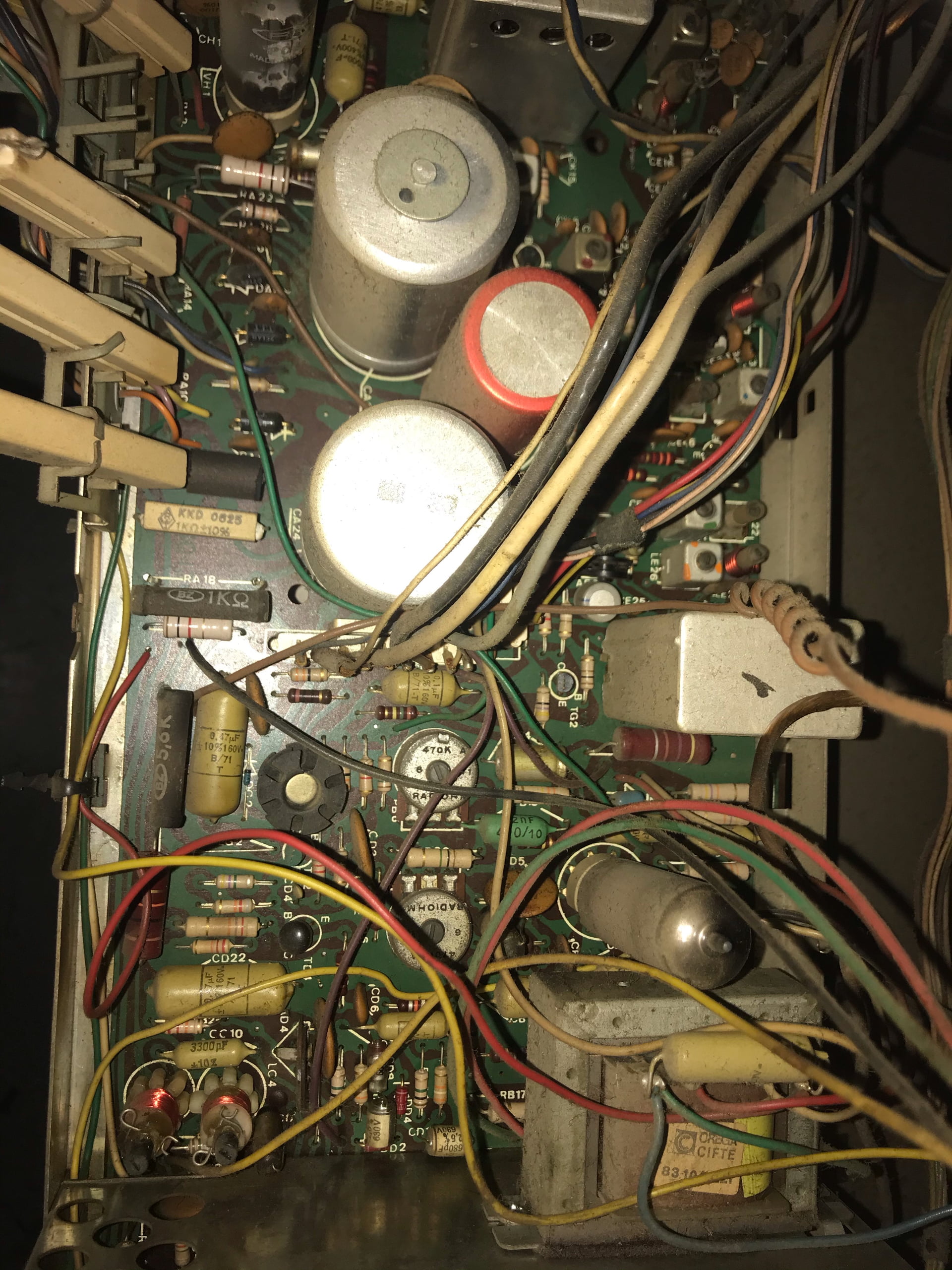

D’après votre doc ,Votre Tv itt ou vaisseaux ne serait ce pas celui si ? j’en possède deux et il est vraie que leur programmateur fait des sienne
Bonjour Cedric,
Non ce n’est pas encore la caisse de la bete mais le chassis y ressemble de ce que je m’en souviens… Toi qui es de creutzwald, as tu connu l’usine Grundig???
Oui, c’est bien le châssis Euroset. Ton schéma c’est la version 4, celui en ma possession est la version 1
Les photos de cedo_57 y correspondent
mais c’est un « 4 chaînes », donc pas le tien.
oui le clavier 4 chaînes était plus capricieux et moins facile à réparer que le clavier 6 chaînes apparus par la suite
avec tout ça, on va pouvoir faire une fiche, mais avant je vais « recoller » les 2 parties du schéma (je l’ai fait pour tous les schémas que j’ai posté)
