Annonces Pfft ! Walter, tu trouves que je n’ai pas assez de boulot comme ça ?
Déjà que je n’ai pas eu le temps de scanner les stages des M4 et M5 …
1 « J'aime »
Bonjour Walter,
Merci pour ta revue Schneider, elle sera traitée dès réception.
De mon côté, je suis déjà bien pris avec tous mes documents Grundig des années 70 à scanner. Mon dernier Epson de Chaumont, pourtant neuf, est déjà en panne… On dit que ça s’use que si on s’en sert, eh bien là, il n’aura même pas eu le temps de s’anoblir ! On est loin de mon vieux Epson qui, après des « tonnes » de numérisations, tourne encore fidèlement à Charleville.
Pour ce qui est d’enrichir ma page Océanic avec le châssis précédent le F3, je n’ai ni revue commerciale, ni schéma. Et il faudrait en plus repaginer l’ensemble, avec des modifications à faire un peu partout dans les textes… Honnêtement, c’est trop chronophage actuellement. Je ne dis pas non pour plus tard si j’ai de quoi alimenter ma page.
Je dois dire que j’aimais bien ce châssis F, du moins dans mes souvenirs. Mais tout ça est de plus en plus flou…
Bonne soirée,
RVB
Bonsoir Hervé,
Bravo pour ton traitement de la revue Schneider de 1970 qui au départ n’était vraiment pas lisible. Tu as fait un miracle.
Je vois que tu vas cette fois t’attaquer aux anciens châssis de télévision Océanic ITT en commençant par celui à thyristors si j’ai bien lu ? Je me trompe ?
Tu as trouvé des revues commerciales à ce sujet ? Je suis bien entendu preneur de ta collection complète !
A bientôt,
Walter
Les TVC sont des châssis 5212
Les N&B sont des châssis 40 (6105/6206) sauf le weekend et le Futura (batterie/secteur) .
Que de souvenirs d’avoir livré et dépanné tout ça !
2 « J'aime »
Bonjour le « Ricain
»,
Je vais tenter de m’attaquer, dès la semaine prochaine, après mon retour dans le 08, aux trois générations de châssis TV Oceanic (ITT), y compris à thyristors, qui ont précédé les M3/F3.
Non, hélas, je ne dispose d’aucune revue commerciale sur le sujet. Je n’aurai que les schémas d’origine, obtenus sur eBay grâce à quelques dons.
Je ne rentrerai pas dans les détails. Je mettrai en ligne les documents techniques avec un commentaire succinct. Sauf si j’obtiens également certains dossiers de formation, ce qui est en bonne voie
Seuls les châssis M3/F3, M4/F4 puis M5/F5 conserveront les explications détaillées que j’ai déjà fournies.
Je préfère alterner entre Grundig et Océanic pour la numérisation, histoire de varier un peu les « bonnes » tortures.
Mais avant, je voudrais traduite une méthode de dépannage allemande pour en faire une explication exploitable en français sur les Tv à thyristors Grundig.
Bien cordialement,
RVB
Bonjour Hervé,
Je me permets de t’embeter à nouveau. Tu parles d’une méthode de dépannage sur les télévisions à thyristors grundig. C’est la version de deuxième partie des années 70 avec un transformateur d’alimentation pour votre fameuse prise AV ou l’ancienne version sans. Si c’est avec la prise AV, je veux bien que tu me l’envoies directement sur mon mail. Je saurai te remercier.
Avec mes remerciements, Mircea.
Bonjour Mircea,
Voilà ce que je peux te proposer :

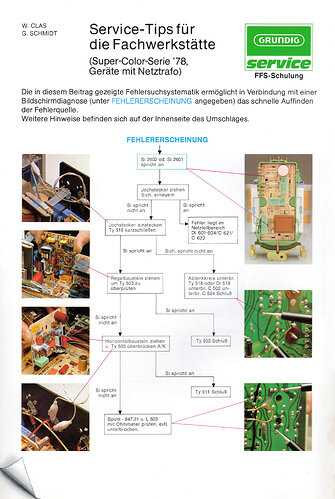

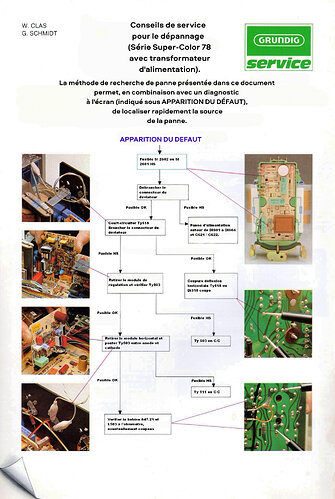

La version originale, accompagnée de sa traduction.
Si ça te convient, je t’enverrai la suite par courriel. Ce sera pour plus tard : ça prend énormément de temps à recréer.
C’est bien la deuxième version avec transfo d’alim, donc la plus récente.
Il reste encore deux feuillets autrement plus compliqués.
RVB
2 « J'aime »
Bonjour Mircea,

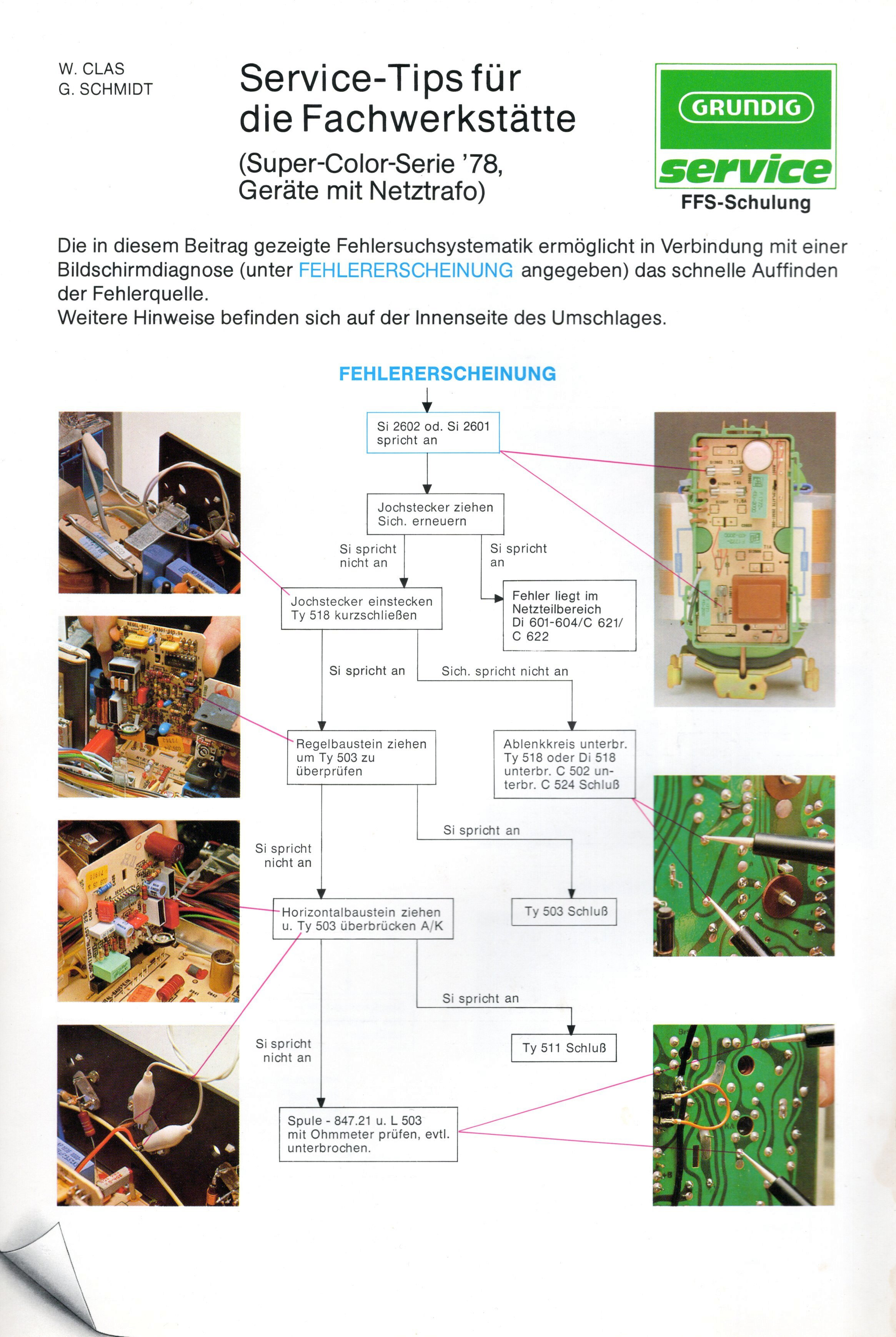

J’ai terminé de te traduire à ma « sauce » la méthode de dépannage allemande concernant les téléviseurs Grundig à thyristors de la génération 1978. Cela donne une bonne indication d’ensemble :
Ou directement sur ma page :
Je fais une pause, puis j’attaquerai ensuite la page Océanic, avec l’ajout des schémas des anciens châssis TV jusqu’aux modèles à thyristors.
Je ne suis donc plus disponible pour le moment.
Cordialement,
RVB
2 « J'aime »
Bonjour,
Merci Hervé, en voilà une bien précieuse traduction
Reste plus qu’à trouver le TV pour mettre tout ça en application…
Jean-Luc
Bonjour jean Luc.
En réalité, Mircea de Roumanie récupère un grand nombre de téléviseurs Grundig à travers toute l’Europe. C’est dommage qu’il refuse systématiquement de m’en envoyer des photos, l’informatique ne semble vraiment pas être son domaine de prédilection. Chaque génération ses habitudes comme dit l’autre. Je ne sais pas exactement ce que Grundig commercialisait à l’époque dans les pays de l’Est, mais c’était souvent assez extravagant.
J’ai d’ailleurs traduit cette méthode issue du Technische Informationen 3-78 de Grundig, que je publierai au complet sans doute un jour, dans une « deuxième vie ». Elle correspond notamment au schéma du Super Color 8272 Eleganz de 1979 dispo dans ma schémathèque.
Si seulement Mircea pouvait faire un petit effort et me photographier ses trouvailles !
Bon week
RVB
2 « J'aime »
Je suppose que Mircea récupère, surtout, des TV qui reçoivent la norme D/K analogique, et qui ont une entrée vidéo composite DIN 6 broches, identique aux Peritel
Bonjour Hervé,
Chaque jour où je visite ton site, je tombe sur une nouveauté.
Aujourd’hui, tu as ajouté le schéma technique complet, de surcroit parfaitement lisible, du téléviseur à thyristors ITT Oceanic sur la page Grundig à thyristors pour permettre une comparaison, je suppose. J’en déduis que tu comptes aussi enrichir la page Oceanic, sinon ce serait un peu incohérent, non ?
Quels autres schémas as-tu prévu de publier parmi tes trouvailles ?
Tu devrais signaler avec un lien quand tu ajoutes ce genre de pépite, ça mérite d’être mis en lumière, ici comme ailleurs. Ton catalogue Schneider en télévision de 1970 est magnifique.
Bravo l’artiste.
Bien cordialement,
Walter
1 « J'aime »
Bonjour Walter,
Je vois que rien ne t’échappe aux USA.
Comme je l’ai déjà indiqué, je vais juste compléter ma page Oceanic avec les schémas complets du châssis Tore / Tore 110° puis Mini Cr puis Mini Châssis et enfin châssis F. Ca sera raccord avec le M3/F3 qui va être complété tout comme le M4/F4. J’aurai aussi un complément en Greatz du châssis mini II qui, s’il est bien de chez Oceanic (à vérifier à réception), sera ajouté. Je compte également compléter la page ICC3 Thomson de son dossier de formation avec le fameux « découpeur boost » en alim. Et j’aurai pour finir une doc en Thomson à traiter pour un ancien châssis couleur que je n’ai pas encore identifié, peut-être le CAB 10, à vérifier aussi à réception.
Et ensuite, je me replonge dans les docs Grundig de Jean-Louis.
Bonne journée et surtout pas bonjour à Donald !
RVB
2 « J'aime »
Bonjour Hervé,
Sur ta page Océanic, tu mentionnes ajouter les schémas des télévisions Mini CR, puis Mini châssis (90°) et châssis F (110°). Il me semble cependant que tu as oublié l’équivalent du châssis F en 110° associé au Mini CR, qui logiquement ne concerne que les modèles en 90°.
Quoi qu’il en soit, bravo pour cette belle évolution de ta page, qui ne cesse de s’enrichir !
Walter
Bonjour Walter,
A ce stade de mes recherches et des documents réunis, c’est tout ce que je suis en mesure de proposer. Mais c’est déjà pas mal, non ?!
Je dois attendre la réception de certains dossiers et schémas, après mon aller-retour dans les Ardennes, pour, le cas échéant, réorganiser ma page. Ce sont ces éléments à venir qui en orienteront la structure.
Je te rappelle que j’ai commencé le dépannage à l’époque de la génération M3/F3, ce qui commence à dater… Tout ce qui est antérieur est encore plus flou ! Et mon but n’est pas de satisfaire tout le monde, mais de ne pas oublier la marque que j’adorais du châssis F aux M5/F5…La suite en Nokia m’indiffère totalement.
Bien cordialement,
RVB
Bonjour hervé,
Merci pour ton schéma Grundig.
Je suis avec un Sonolor M4. Sur ton site, j’ai trouvé un schéma mais le driver ligne ne correspond pas, je n’ai pas de transfo, c’est une commande directe. Aurais-tu un schema pour cette version si ça existe et si tu peux. Je te demande ça puisque tu précises attaquer ta page Oceanic. Pas facile de te joindre au tel.
Merci d’avance didier
Bonjour Didier,
Ravi que tu sois sorti d’affaire avec ton Grundig CUC 4510.
Concernant Océanic, je ne suis pas un spécialiste de la marque, mais je me souviens effectivement d’une première version du driver ligne à attaque directe (version exécrable), qui a ensuite été modifiée pour intégrer un transfo driver !
J’ai désormais pas mal de documents sur Océanic, et le schéma correspondant à ta version s’y trouve bien. Je te le scannerai ce matin ou demain, et il sera disponible en téléchargement directement sur ma page Océanic.
Je reçois actuellement trop de documents pour pouvoir répondre à toutes les demandes. Un peu de patience
A plus
RVB
Rebonjour Didier,
J’ai fait au plus simple : je n’ai pas le temps d’aligner précisément les jonctions entre pages des schémas, c’est bien trop chronophage. Mais tous les documents restent exploitables, et c’est l’essentiel.

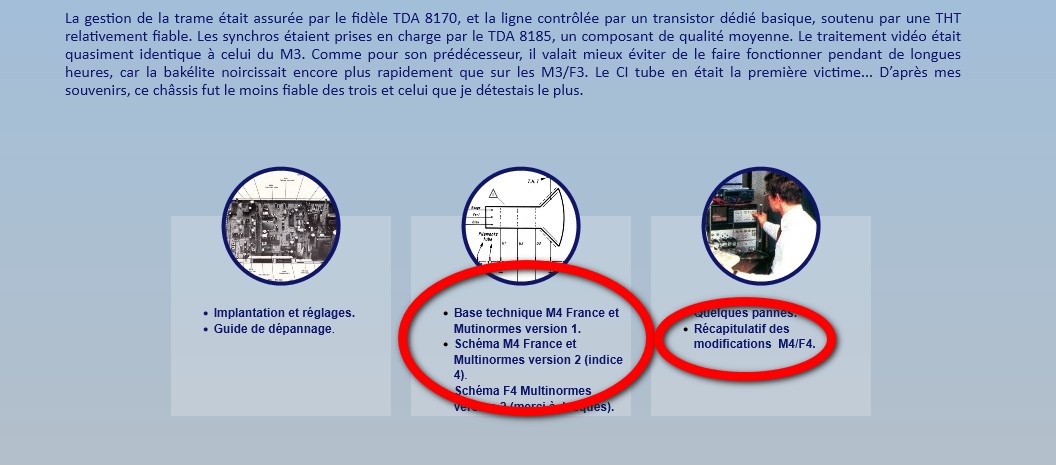

Dans la rubrique M4, tu trouveras la première version du schéma M4 France et Multinormes, avec le transistor ligne Texas R3367 (un mauvais souvenir) que j’avais déjà numérisé, mais non mis en ligne. Juste en dessous, la seconde version (indice 4), toujours France et Multinormes, cette fois avec un transfo en driver ligne et un S2055 que je viens à l’instant de scanner. Il suffit de cliquer sur l’image :
Sur la droite, tu as les notes techniques détaillant les modifications apportées à l’indice 4, notamment dans la commande ligne (récapitulatif des modifications M4/F4), ainsi que dans l’alimentation.
C’est tout ce que je peux te fournir.
Honnêtement, cette première génération de M4 ne mérite pas d’être réparée. C’est une véritable plaie, avec sans doute de la bakélite noircie un peu partout, en particulier sur le CI tube.
Il va falloir que je rajoute cet épisode de l’indice 4 sur ma page
Concernant le tel, je déteste cet outil diabolique…
Je ne suis plus dispo avant la fin de semaine.
Bon premier mai,
RVB
Merci Hervé, j’ai tout ce qu’il faut pour me dépatouiller.
Salut Didier!
Est-tu sûr que ton tv Sonolor est bien équipé d’un châssis M4? Ne serait-ce pas plutôt un M5? Effectivement il y a un couplage capacitif du driver lignes (push-pull transistor moyenne puissance + condo chimique de déstockage a la base du transistor de sortie horizontale).
Le M5 n’a que les touches v+/v- et pr+/pr- en clavier local, le M4 a un clavier complet pour les reglages et la recherche des stations…
