J’ai fait une réponse au sujet du transfo d’alim grillé , mais n’étant pas encore « bon conducteur » sur ce nouveau forum j’ai mis la réponse certainement pas ou il fallait , et j’ignore ou , l’administrateur le mettra peut-être au bon endroit , merci à lui , j’espère qu’avec le temps ça ira mieux .
Demad eins ,
C’est pratiquement toujours la même panne sur le postes américains ou autres ,chauffés sous 2,5 volt , le transfo d’alim est brûlé , je me suis toujours demandé pourquoi , le même phénomène est beaucoup plus rare dans le cas de châssis équipés de lampes à chauffage en 6,3 volt , à croire que que le fabricant de ces transfos pour lampes chauffées en 2,5 volt s’imposait une limite de coût de fabrication en tirant un peu sur le fer et sur le cuivre .
La réparation n’est pas évidente , trouver un transfo avec un secondaire 2,5 volt , peu de chance , recherche chez des collectionneurs , utiliser un gros transfo en 6,3volt sur lequel on enlèvera quelques spires , ce secondaire est souvent sur la couche extérieure , dernière solution , de luxe , le faire fabriquer par un professionnel , , très bonne solution ,satisfaisante pour l’esprit et le poste , moins pour le porte monnaie
Quand on aime on compte pas !!!
2 « J'aime »
je l’ai trouvé et remis ici ou tu voulais repondre
1 « J'aime »
Peut-être aussi que de passer des transfos de 60 Hz à la conception sur un secteur à 50 Hz les fait chauffer ! ! ! . . . . ? . . ? . .?
2 « J'aime »
c’est pas les enroulements filament qui crament mais ceux de la HT
en plus les HT faisaient 2x300 V et qq fois 350V
cherchez du cote de la qualite de l’emaillage des fils a l’epoque
2 « J'aime »
Peut-être une surtension, le transfo était prévu pour 110 et 120, je me demande si il n’a pas été branché sur le 220
en ce cas c’est le primaire qui est le premier a cramer
C’est bien le primaire qui a brûlé
donc cela sent bien le coup de 220V en position 110V
si tu refais un primaire : bobine le uniquement en 240V cela ne te fait qu’un seul diametre de fil et un gain de place notable ( pas de gros fil pour la section 110V)
Bonjour à tous !
Je profite de quelques instants libres pour relancer mon histoire de rebobinage.
J’ai calculé les caractéristiques du transfo, notamment le nombre de spires de chaque enroulement (modification tension du primaire) en prenant 6,5 spires/volt, et le diamètre des fils
Je me suis aidé de quelques sujet (abaques de @Totolagalene sur un autre fil
) et d’un document PDF (
doc-calcul-des-transformateurs.pdf (936,3 Ko))

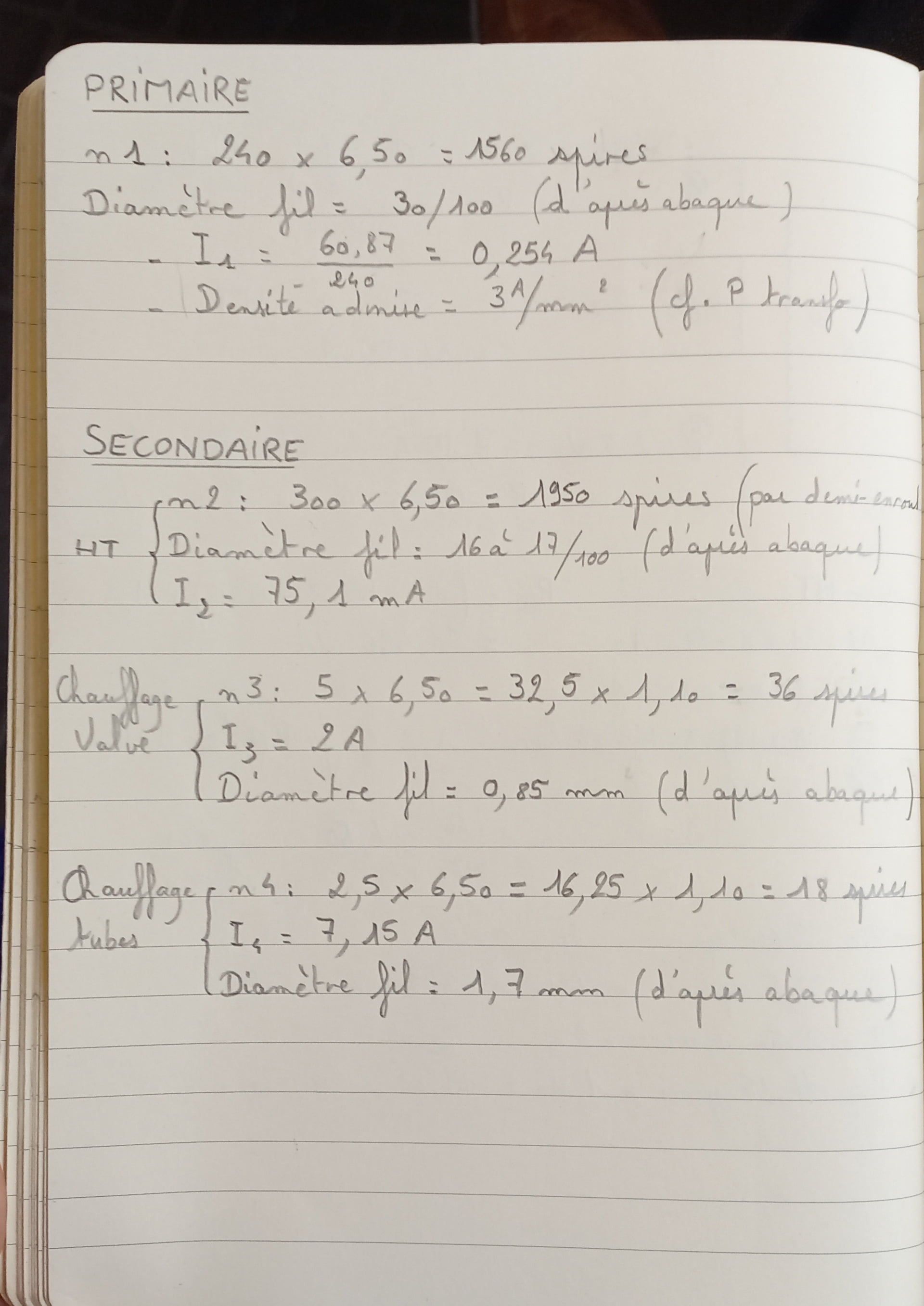

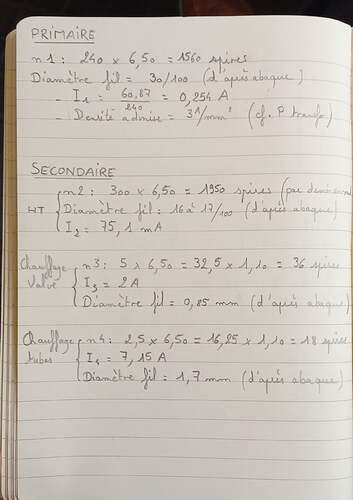

pour établir les résultats suivants :
Cela vous parait-il cohérent ?
Ps: le calcul du chauffage des tubes est donné pour un demi enroulement
tu est parti sur 6.5 sp/v ce qui est coherent avec ton debobinage
controle tes diametres de fil avec ce que tu avais a l’origine
pense aussi a augmenter de 5% le nombre de spires des secondaires pout tenir compte des pertes resistives du transfo
et fait un calcul d’empilement pour verifier que les bobinages entrent dans la fenetre des toles
por de petits transfo commeu cela le foisonnement des bobinages en spires rangées est de l’ordre de 60 a 70%
Pour le contrôle des enroulements d’origine, comment puis-je procéder ? Une dizaine de spires jointives dont je mesure la largeur et je divise ensuite par le nombre de spires ?
J’ai pris 10% pour les enroulements de chauffage mais pas sur la HT, je corrige mon tir
si tu as pu compter une couche a peu pres intacte il ne reste qu’a X par le nombre de couches
pour les diametes des fils un pied a coulisse au 1/100 suffit adonner la diametre assez exactement
Il y avait peu de couche uniformes, la HT et les chauffages ont été rebobinés je pense. Il n’y a que l’enroulement primaire qui a gardé ses spires jointives et des couches uniformes
Je vais essayer de trouver un pied à coulisse 1/100 dans ce cas
on trouve des chinois pour pas cher largement sufisant pour faire du bobinage
En étant un peu patient, on trouve des postes années 30 sur le bon coin avec le transfo qui va bien. Etant en restauration d’un meuble PILOT, j’avais repéré un poste de la même époque pour 25€, j’aurais dû l’acheter rien que pour les lampes mais faute de place …
bonjour
je pense que le transfo d’alimentation a été changé dans les années 40/50
il doit être sensible car il a une HF accordée
du boulot en perspective mais il refonctionnera certainement
le tout est de trouver des tubes en 2,5 V pas trop pompées
mais si le tranfo est irrécupérable faudrait étudier de le passer en 6,3 en changeant le jeu de tubes
les tubes d’origines n’ont peut être pas résisté a la surtension
vu qu’il est plutôt joli, un bon revamping comme ça se fesait dans les années 40 serait envisageable
christian
Bonsoir !
J’ai reçu aujourd’hui le palmer acheté il y a quelques jours (je ne vous raconte pas la galère pour en trouver un).
J’ai mesuré 0,12 mm d’épaisseur pur le fil HT et 0,7mm pour le primaire 110v. La précision est de l’ordre de +/- 0,01 mm.
Demain je m’occupe de la mesure du fil de chauffage valve.
palmer c’est luxeux
je me contente d’un pied a coulisse (eviter ceux en plastique a 10 euros ) les bon en acier commencent a 30 euro
Mon pied à coulisse n’est pas assez précis pour les fils HT, j’ai du faire autrement
Celui-là ne m’a pas coûté cher, une quinzaine d’euros
