Bonjour,
L’appareil dont il est question étant un « dispositif médical » , d’un usage sans aucun rapport avec la radio …tout en relevant , un peu de « techniques radio » , dans sa constitution interne …
je ne sais pas ou poster !
(et laisse le cas échéant la modération déplacer le topics là ou il le faudrais !?)
Ce topics fait suite a un achat dans un dépot vente « Planète troc », voir : https://forum.retrotechnique.org/t/vu-a-planete-troc-chaine-de-depot-vente/38088/162
Il s’agit d’un appareil d’électrothérapie, de massage électrique (on dirais de nos jours « électrostimulateur ») datant apparemment de la fin des années 1960, fonctionnant en 18V, avec 4 électrodes a placer sur le corps (placement selon pathologies à soigner) et équipé de semiconducteurs au germanium…
Le tout présenté dans une jolie valise façon « attaché case » noire, avec interieur revétu d’un floquage velouté rouge .
la valise fermée
L’appareil est équipé de 4 piles de 4,5V , fournissant les 18V requis , réparti de chaque coté (pour un bon équilibre de la valise) en 2 fois 2 piles dans deux coupleurs (type « pour transistors », intéressant…) et étais vendu avec des piles neuves (et des Duracell s’il vous plait !)
En retirant les piles, et les mousses servant d’amortisseurs, on accède à 2 vis permettant de démonter l’engin …
On peut alors sortir (assez difficilement) le châssis , en tôle soudé par points, et rentré « au chausse pied » dans la valise …Et découvrir au dos de celui ci un circuit imprimé, assez aéré et plutôt bien fait pour l’époque ! Et il est doté de divers condensateurs « moutarde » genre Cogeco ou MBLE (excellents, et très utilisé en radio ou audio a tubes !)
Et là, première interrogation: pourquoi diable un potar avec inter double , mais dont aucun contact n’est câblé ! (la fonction inter est réalisé séparément par un commutateur a galette central …)
sloup
bjr,
dans les années 70 j’ai un membre de ma famille qui s’était fait avoir par un commercial qui lui avait vendu tres cher (plus de 5000 francs à l’époque) un appareil similaire pour soulager ses rhumatismes.
il s’était endetté sur plusieurs mois pour acheter cette valise miracle !
Le résultat a été nul et au bout d’un mois de vaines tentatives, la valise est partie dans un placard car évidemment il n’a jamais pu se faire rembourser !
Pour finir l’histoire, j’ai récupéré cette valise après son décès et l’ai vendue 35 ans plus tard sur Ebay pour environ 50€…
Tout ça pour dire que c’étaient des attrapes gogos fabriqués on ne sait où sous un couvert pseudo médical, et qu’il y ai un potar pas branché n’est pas surprenant, car ce qui compte c’est l’aspect extérieur avec la mention d’un pseudo laboratoire : ça fait sérieux!
1 « J'aime »
Bonjour,
On trouve sur le Net diverses annonces d’appareils de cette marque.
Sur l’une, on peut lire: *** Cet ancien appareil de massage Super Transvital commercialisé par les Laboratoires « Le Delas » à Paris, et fabriqué par la société de fabrication d’appareils de massages et d’esthétique (SOFAMES) à Rouen sous le nom « appareil de massages Europa » ***
Bonjour,
quelques retours sur cet appareil, avant de le désosser et en faire autre chose …
L’engin a été acheté 10 roros ( même pas le prix du boîtier, des cordons, et des 4 piles CEI 3R12 neuves fournies …)
L’appareil est d’une belle présentation et fait sérieux (même si je suis conscient qu’il ne l’est pas ! et qu’il est fait pour se vendre et pas fait pour marcher …Pourtant ce n’est pas un matériel informatique ! )
Et, aux premiers essais , électriquement ça fonctionne, même si ça n’a effectivement et très probablement aucun effet thérapeutiques probant ! (Ca picote …Et, aux mesures, on trouve des impulsions de 50 à 100v a une cadence réglable de 1 à 10 Hz )
Le principe technique est assez simple : un oscillateur a transistor associé a un transfo élévateur, avec un primaire BT recevant le 18V dans le circuit collecteur d’un transistor de puissance , un secondaire Ht délivrant environ 100V, et un tertiaire dans le circuit base du dit transistor assurant l’entretien des oscillations …
Des résistances , un potar, et un condensateur (chimique, bleu, de marque Ducati) permettent de fixer le point de fonctionnement et de régler la fréquence …
Coté secondaire HT , un circuit alimente une petite lampe au néon , un autre circuit délivre , après mise en forme pas des résistances et condensateurs (les condos moutarde) , les impulsions aux électrodes placé sur le patient …
Le tout semble manifestement fabriqué en italie (nombreux composants et accessoires de marques Ducati, Lesa, ATES, et un « made in italy » sur la poignée …) et commercialisé par le laboratoire « Le Delas » (comme le disais Jean Pierre !)
sloup
Rebonjour,
suite avec quelques autres photos
La notice , du moins celle mentionnant le positionnement des électrodes et le mode d’emploi général (qui consiste en une pochette en carton, genre disque de stationnement, et une feuille de papier qu’on fait coulisser …)
Le recto , avec la silhouette d’un homme nu (et pourquoi pas une femme ?) ou apparaissent des points rouges et noirs (indiquent l’ emplacement des électrodes positives et négatives)
L’autre face
sloup
Bonjour,
Le C.I , coté pistes
Les pistes sont vachement grosses, et généreusement étamées !
(on pourrais y faire passer 10A ! alors que l’appareil ne délivre guère que 10 mA …)
moi, je garderais la valise pour y monter à l’intérieur :
un lampemetre, un testeur d’oeils magiques, un testeur de condos , enfin bref un truc dans ce genre!
Bonjour,
@Radioman33
justement, Domi, c’est ce genre de bricolage qui est prévu !
(en récupérant le châssis et la valise , et en montant autre chose, a la place du C.I …)
sloup

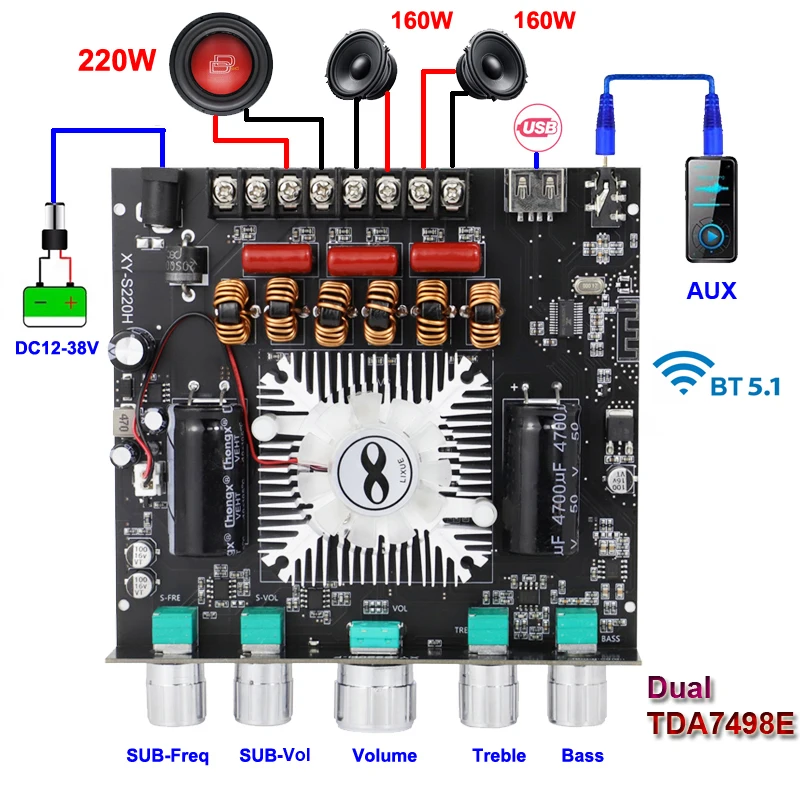

table de mixage avec un petit ampli numerique de 2 x 200w…?
En 1942 on sait où ils les branchaient
@stigmamax Bjr,
Même plus tard et, peut-être encore de nos jours…
@Radioman33 Re,
Bon, j’ai un peu déformé…
Rebonjour,
pour répondre a vos questions :
Le châssis et la valise vide après démontage
(comme le châssis est entièrement symétrique, et les perçages sont dans des dimensions usuelles, il est réutilisable, en le retournant sur sa face vierge)
Les composants, la connectique, et les électrodes
(ces dernières sont des éponges, bleu pour le coté négatif, et orange pour le coté positif, avec une cosse fast-on de 6,3 pour les clipser au bout des cordons)
Notez : l’élastique et le rouleau de bande velpeau , fournis, pour maintenir en place ces électrodes …
sloup
Bonjour,
maintenant qu’il est entièrement démonté , j’hésite entre deux projets de transformation …
-Un chargeur d’accus universel pour modélisme et outillage électroportatif .
ou
-Un testeur-reformeur de condensateurs électrochimiques de filtrage H.T .
sloup
Hello,
Pour le testeur/reformeur de condensateurs, il y a une réalisation sympa ici:
Bonjour,
Une partie du texte, et des photos, de ce topics a été purgée …Sans autre forme de procès !
(Notamment la partie notice, peut être parce les illustrations de cette notice représentais la silhouette d’un homme nu …Et que j’avais ajouté « et pourquoi pas une femme » …C’étais peut être ça la raison !? )
Bon, ce n’est pas bien grave , d’autant que l’appareil n’avais sans doute guère d’ efficacité thérapeutique …Mais je trouve quand même dommage que ce genre de détail soit censuré, pour si peu ! On ne peux plus rien dire !
sloup
