Bonjour à tous,
Après une absence pour raison de santé, je me suis remis à mon site Grundig passion.
https://windows7passion.fr/grundig.html
Grâce à Alejandro d’Argentine, que je tiens à remercier, j’ai pu découvrir une version export du châssis CUC A de 1981. Il était particulièrement protégé contre les surtensions secteur. Voici le texte officiel sur mon site et les schémas correspondants :
« Il est souvent pertinent de pouvoir comparer les caractéristiques des châssis en fonction de leur destination géographique. Le châssis CUC A, également identifié sous le code CUC 121, se déclinant en versions pour tubes 90° de 36, 40, 45 et 51 cm, à clavier, était spécialement conçu pour l’exportation vers des pays tels que la Turquie (TR), l’Iran (IR), l’Argentine (RA), et la Tunisie (TN). Dans le cas de l’Iran et de la Tunisie, ces téléviseurs étaient par ailleurs pourvus d’un transcodeur PAL B / SECAM. Ces régions du monde étaient particulièrement concernées par les fluctuations significatives de la tension secteur, susceptibles de perturber gravement l’alimentation à découpage des téléviseurs. Par conséquent, la mise en place de dispositifs de protection appropriés était impérative. Les schémas au format PDF que vous trouverez ici comparent les différentes versions et témoignent des solutions apportées par l’entreprise allemande au début des années 80. Il s’agit de la première utilisation de l’alimentation à découpage en télévision couleur par Grundig. Cette découverte, que je partage avec vous (grâce au schéma fourni par Alejandro d’Argentine, que je tiens à remercier), révèle que le TDA 4600 disposait d’une tension de maintien de 12,5V régulée par T 638 (BD 415), une configuration absente du châssis standard européen. De plus, un module spécifique, en amont de l’alimentation à découpage, faisait appel à deux thyristors BST C1040 S1 pour prévenir tout risque de surtension, avec une fonction particulière attribuée à TY 9623, chargé en dernier recours de faire fondre le fusible principal. Il est à noter que sur la version export, le + C (200V) était généré par le transformateur haute tension (THT), tandis que le + M (19V) destiné au driver ligne était remplacé par le +B (12V). Naturellement, la prise péritélévision n’était pas câblée, ce qui faisait de cette version destinée à l’étranger une option économique préservant la signature Grundig. »
CUC A 90° clavier export et comparaison.pdf (7,1 Mo)

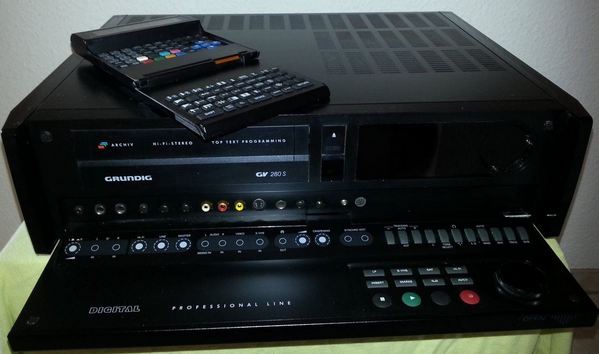

J’ai fini de scanner l’ensemble de mes schémas de magnétoscopes allant de la période de 1983 à 2004. Vous avez donc tous les schémas techniques disponibles pour l’ensemble de la gamme dont les « poubelles » v2000 et VHS jusqu’en 1987 (y compris les mécanismes). Je suis en train de rajouter une tres grande majorité de schémas de lecteurs DVD avec vue interne du châssis et loader quand c’est possible.
De nombreux châssis Tv ont été rajoutés et tous les commentaires ont été réécrits et enrichis.
Pour ceux qui ont déjà consulté le site, je vous conseille de vider le cache de votre navigateur avant de le lire à nouveau.
Pour les personnes qui veulent télécharger les documents de stage, il suffit d’en demander le code d’accès gratuit à Kiki 37 (Jacques) ou à moi même.
J’attends désormais les schémas que va me fournir Bernard Lefort, l’ancien formateur de la marque.
J’ai également réécrit ma page « Histoire de la télévision ». A consulter ici:
https://windows7passion.fr/histoire-de-la-television.html
Cordialement
RVB
